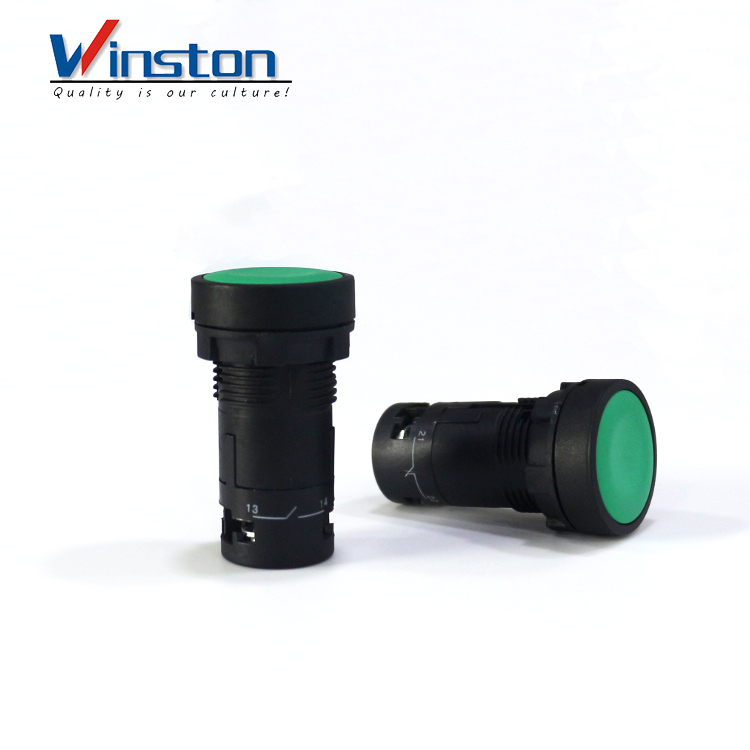

Botón de interruptor de botón de 22 mm Botón plano momentáneo de 110 v 2 contacto

Interruptor de botón pulsador momentáneo de 22 mm Botón plano 220 v 2 contactos Interruptor de botón serie XB
Cantidad:
  • XB7-E1A

  • Winston

Interruptor de botón pulsador momentáneo de 22 mm Botón plano 220 v 1 contacto

Interruptor de botón pulsador momentáneo de 22 mm Botón plano 220 v 2 contacto

Interruptor de botón serie XB

1)Los contactos están hechos de material AgCdO15, que tiene una potencia fuerte y de rotura y una larga vida útil.

2)El botón LED utiliza luz LED para bajo consumo de energía y larga vida.

3)Tanto el interruptor de la perilla como el interruptor de la perilla de la llave tienen una función para evitar el seguimiento y evitar que el cuerpo siga el mango.

4)Hay dos métodos de cableado disponibles:

(1) cableado de tornillo, (2) cableado enchufable.

Interruptor de botón pulsador momentáneo de 22 mm Botón plano 220 v 1 contacto Interruptor de botón pulsador momentáneo de 22 mm Botón plano 220 v 1 contacto

lTornillo de cableado: simple y conveniente.

lCableado enchufable: alta confiabilidad de conexión, especialmente adecuado para su uso en lugares más potentes, tales como: automóviles, cortadoras de césped, maquinaria de ingeniería, etc.

5)Se puede instalar en el grosor del panel de montaje de 10 mm, es el mejor de su tipo.

6)Diseño estructural integrado, la instalación es muy conveniente, evitando la instalación de los problemas de calidad causados ​​por la falta de instalación.

7)El rendimiento del producto cumple con los requisitos de la norma nacional GB14048.5 (IEC60947-5-1) y está certificado por el producto CCC.

Interruptor de botón pulsador momentáneo de 22 mm Botón plano 220 v 1 contacto

Descripción del método y modelo de cableado:

(1) El modo de cableado del modelo mencionado anteriormente: cableado de tornillo

(2) El siguiente modelo en la columna anterior plus-C, por ejemplo. XB7-E1A10G-C, cableado enchufable (2.8 * 0.8)

Nota: El botón también se puede instalar en la abertura del orificio de montaje de 25, después de la adición del anillo de diámetro variable se puede instalar en la abertura del orificio de instalación de 30.

Parámetros técnicos del interruptor de botón de la serie JXB

Medio ambiente:

Cumplir con los estándares

GB 14048.5, IEC 60947-5-1

Tratamiento de protección

\"TH \"

Temperatura ambiente

Temperatura de funcionamiento: - 25 ~ +70 ℃

Temperatura de almacenamiento: - 40 ~+70 ℃

resistencia de vibracion

5 gn (2-500Hz)

Cumple con IEC 60068-2-6

Nivel de protección

Cabeza: IP40

Terminales: IP20

Vida mecánica

Botón con resorte: 5 millones de veces

Interruptor de mando: 1 millón de veces

Botón de parada de emergencia: 300,000 veces

Características del contacto:

Tensión nominal de aislamiento

250V

Corriente de calor acordada

10 A

Tensión de funcionamiento

24V

110V

220V

Corriente de funcionamiento

AC50 / 60Hz

Carga resistente

(AC-12)

10 A

10 A

6A

Carga inductiva

(AC-15)

10 A

6A

3A

corriente continua

Resistador

carga (DC-12)

8A

2.2A

1.1A

Inductivo

carga (DC-13)

4A

1.1A

0.55A

Tensión nominal resistente a los golpes.

Uimp = 4 kV

Acción de contacto

Descanso lento

Definitivamente dividido.

N / C El contacto está definitivamente desconectado (cumple con las normas de seguridad europeas)

Protección contra cortocircuitos

10 A

Capacidades de cableado

Tornillo de cableado

Mínimo 1 x 0.5 mm2 sin un conector de cable

Momento de apriete: 0.5 N.m (valor recomendado)

Hasta 2 x 1.5 mm2 con cabeza de conector de cable

Momento de apriete: 0.5 N.m (valor recomendado)

Cableado enchufable

Conector

Conector Faston de 0.8 * 2.8 mm
