Serie S-500
Winston

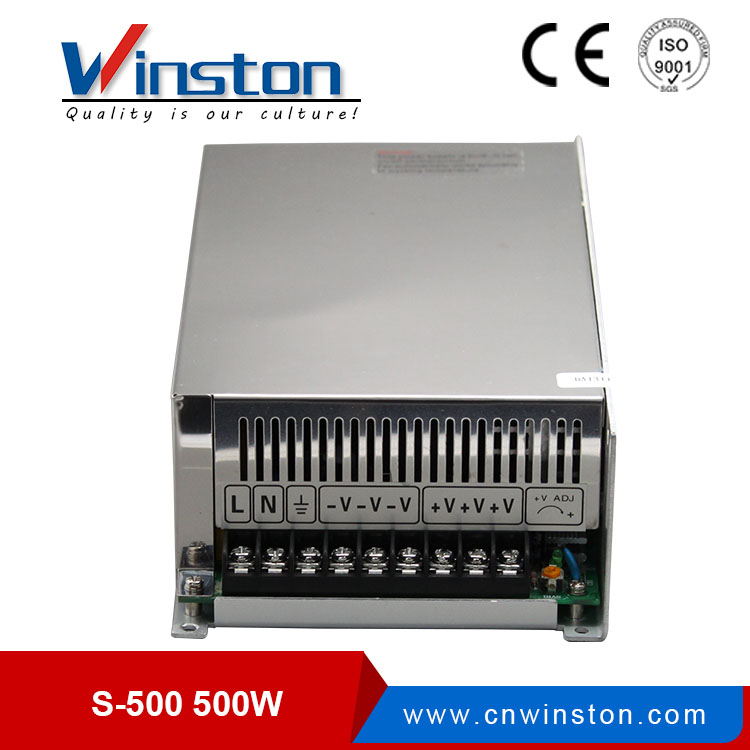

48V 500W S-500-48 10A Unidad de fuente de alimentación de alta eficiencia
| MODEL | S-500-12 | S-500-24 | S-500-36 | S-500-48 |
Voltaje DC | 12V | 24V | 36V | 48V |
ALCANCE ACTUAL | 0 ~ 40A | 0 ~ 20A | 0 ~ 14A | 0 ~ 10A |
EFICIENCIA | 83% | 85% | 86% | 87% |
ONDA Y RUIDO | 100mVp-p | 150mVp-p | 150mVp-p | 150mVp-p |
| GAMA AJUSTABLE PARA VOLTAJE DC | ± 10% | ± 10% | ± 10% | ± 10% |
REGULACIÓN DE LÍNEA | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
REGULACIÓN DE CARGA | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
CONFIGURACIÓN, AUMENTO DEL TIEMPO DE ESPERA | 800 ms, 200 ms, 36 ms / 230 VCA a plena carga | |||
RANGO DE VOLTAJE | 90 ~ 132VAC / 180-264VAC por interruptor 254 ~ 370VDC | |||
RANGO DE FRECUENCIA | 47 ~ 63Hz | |||
CORRIENTE DE IMPACTO | Corriente de arranque en frío 25A / 115VAC 50A / 230VAC | |||
TEMPERATURA DE TRABAJO. | -10 ~ + 50ºC | |||
PROTECCIÓN DE SOBRECARGA | 105% -150% cortó la salida, recuperación automática | |||
PROTECCION AL SOBREVOLTAJE | 105% -150% shunt down O / P voltaje, vuelva a encender para recuperar | |||
TENSIÓN SOPORTADA | I / P-O / P: 1.5KV I / P-FG: 1.5KV O / P-FG: 0.5KV 1 minuto | |||
RESISTENCIA DE AISLAMIENTO | I / P-O / P, I / P-FG, O / P-FG: 500VDC / 100M Ohmios | |||
DIMENSIÓN | 238 * 124 * 65 mm (L * W * H) | |||
PESO | 1.35kg | |||
EMBALAJE | 44 * 26 * 27 cm / 12 piezas / 16,2 kg | |||
| 1. Todos los parámetros NO mencionados especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ° C de temperatura ambiente. 2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 \"terminado con un condensador paralelo de 0.1uf y 47uf. 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. 4. La regulación de la línea se mide desde la línea baja a la línea alta a la carga nominal. 5. La regulación de carga se mide de 0% a 100% de carga nominal. 6. La fuente de alimentación se considera un componente que se instalará en un | ||||
Embalaje y envío
