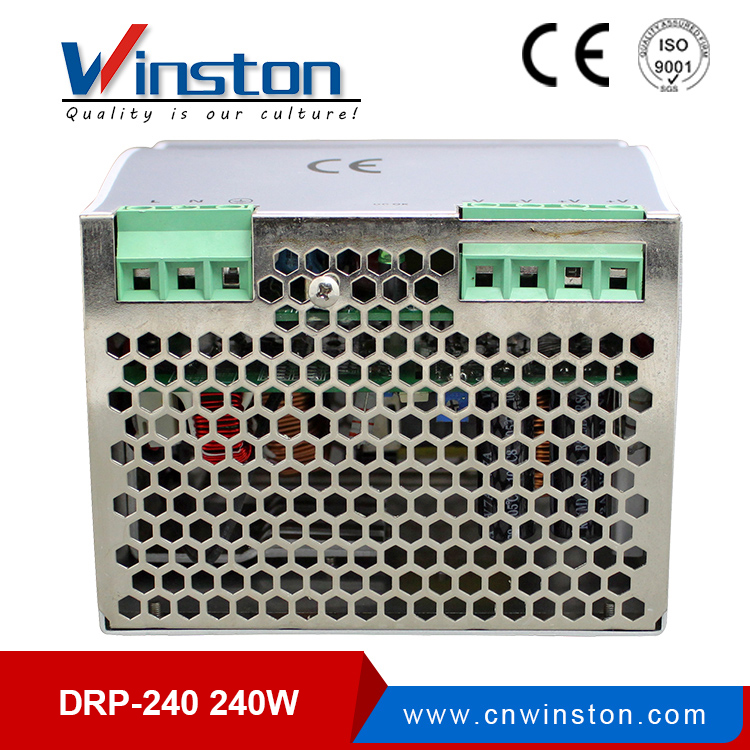

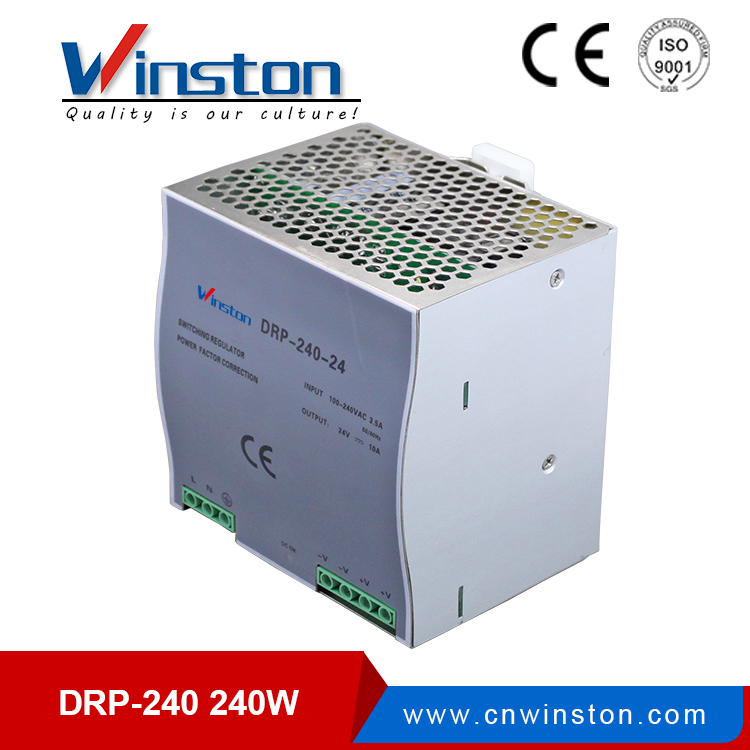

Fuente de alimentación conmutada de riel DIN DRP-240

Compartir con:

Fuente de alimentación conmutada de riel DIN DRP-240

Cantidad:



Preguntar Añadir al carrito

Modelo:
DRP-240
Marca del producto:
Winston

Caracteristicas

· Rango de voltaje de entrada de CA seleccionado por interruptor

· Pequeño volumen, bajo peso, alta eficiencia

· Protecciones: cortocircuito / sobrecarga / sobretensión / sobretemperatura

· Enfriamiento por convección de aire libre

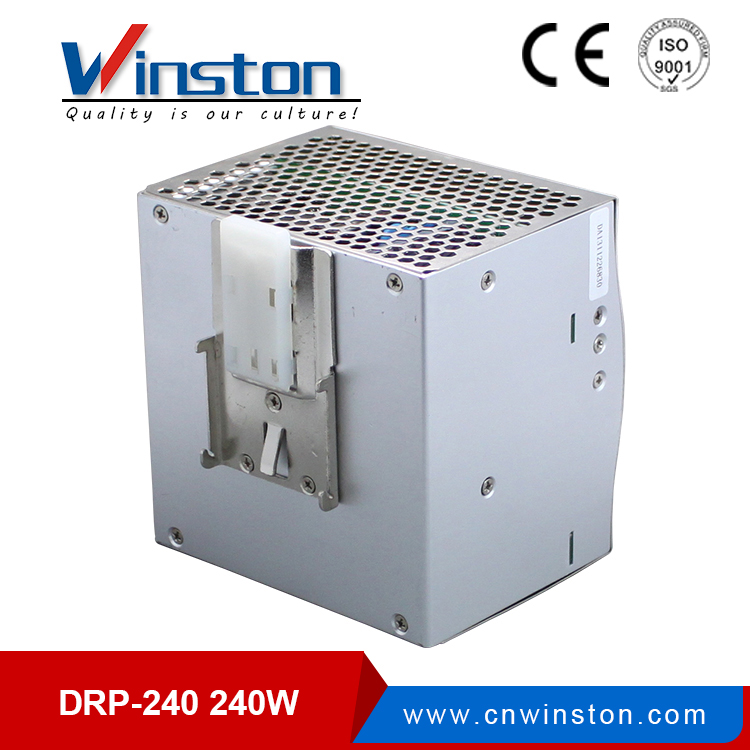

· Se puede instalar en riel DIN: TS-35 / 7.5o TS-35/15

· Indicador LED de encendido

· Prueba de quemado de carga completa al 100%

·2 años de garantía

Solicitud

产品应用 2

Dimensión

Modelo		DR-240-24	DR-240-36	DR-240-48
salida	Voltaje DC	24V	36V	48V
	Tolerancia de voltaje	± 1%	± 1%	± 1%
	Corriente nominal	10 A	6.6A	5A
	Alcance actual	0 ~ 10A	0 ~ 6.6A	0 ~ 5A
	Potencia nominal	240W	237.6W	240W
	Ondulación y ruido	120mvp-p	150mvp-p	180mvp-p
	DCvoltage ADJ.range	± 10%	± 10%	± 10%
entrada	Rango de voltaje	90 ~ 132VAC / 180 ~ 264VAC, 255 ~ 373VDC
	frecuencia	47 ~ 63HZ
	Corriente alterna	2.8A / 110VAC, 1.4A / 220VAC
	eficiencia	85%	85%	86%
	Corriente de entrada	Corriente de arranque en frío 27A / 110VAC, 45A / 220VAC
	Corriente de fuga	<3.5mA / 240VAC
proteccion	Sobre carga	Potencia de salida nominal: 105% ~ 135% de protección contra sobrecarga de arranque
		tipo de protección: límite de corriente nominal, recuperación automática después de eliminar la condición de falla
	sobretensión	30.6 ~ 33.2V	42.6 ~ 44.2V	54.8 ~ 56.6V
		tipo de protección: salida de corte, recuperación después de reiniciar la alimentación
	exceso de temperatura	Detectar TSW1 en el disipador térmico del transistor de potencia ≥105 ℃ ± 5 ℃, iniciar la protección contra sobretemperatura
		Modo de protección: salida de corte, recuperación automática después de que la temperatura se normalice
medio ambiente	Temperatura de trabajo, humedad	-20 ℃ ~ + 60 ℃ ， 20% ~ 90% HR
	Temperatura de almacenamiento, humedad	-40 ℃ ~ + 85 ℃ ， 10% ~ 95% HR sin condensación
	Soportar la vibración	10 ~ 500HZ, 2G 10min / 1cycle, período de 60 minutos, cada eje
la seguridad	Tensión soportada	I / P-O / P: 3KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC
	Resistencia aislada	I / P-O / P, I / P-FG, O / P-FG: 100M ohmios / 500VDC
Ajuste estándar	Estándar de seguridad	Ajuste UL1012
otros	Dimensión	125.5 * 125.2 * 100 mm (L * W * H)
	Peso / embalaje	1.2kg / 12pcs / 15.5kg / 0.046m³ / 1.64CUFT
Nota	1. Todos los parámetros NO mencionados especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ° C de temperatura ambiente. 2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 \"terminado con un condensador paralelo de 0.1uf y 47uf. 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga.
