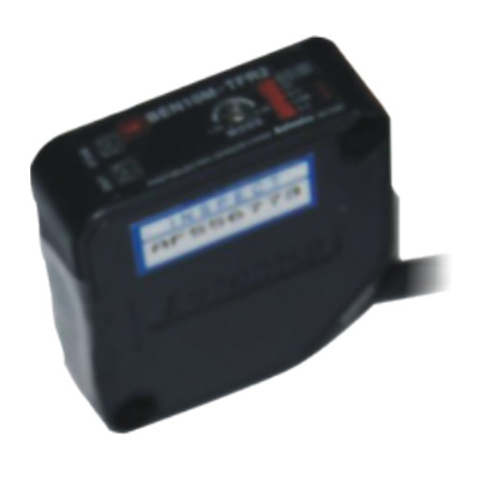

Interruptor fotoeléctrico de la GEN

Cantidad:
  • GEN
  • Winston/OEM
  • Hecho en China
  • Rectángulo estándar del cartón de la exportación
  • PCS
  • 10
  • 3-7days
  • 1
  • T/T
Interruptor fotoeléctrico de la GEN
Principio de interruptor fotoeléctrico
El principio de funcionamiento del interruptor fotoeléctrico es que cuando la viga emitida por el emisor es bloqueada o reflejada en parte por el objeto, el receptor de la viga donde cerca hace un juicio y reacciona

 Explicación modelo del sensor fotoeléctrico



 1. G: Sensor fotoeléctrico
 2. Código secundario No. (18, 50, 76 .....)
 3. Voltaje de funcionamiento (2: 90-250VAC; 3: 10-30VDC; 4:12 - 240VDC/24-240VAC; 5: Voltaje especial)
 4. Método de detección (A: Tipo difuso; B: Tipo del reflejo del espejo; C: A través de tipo de la viga)
 5. Distancia de la detección (05: los 5cm; 10:10 cm; 30:30 cm; 101:10 m)
 6. Método de la salida (N: Salida del transistor de NPN; P: Salida del transistor de PNP; J: Salida del relais; L: Dos-línea salida de la CA; S: NPN+PNP)
 7. Estatus de la salida (A: NO; B: NC; C: NO+NC)
 8. Código de función de Auxi (T1: Retardo delantero; T2: Retardo trasero; Y: Prueba de petróleo; T: Con el conector; I: Requisito especial)

 Parámetros técnicos:




       DIMENSIONES TOTALES
       Tipo difuso        Distancia de la detección        los 30m
       10-30VDC        NPN        NO

         GEN300-DDT



         NPN/PNP



         salida 12-24VDC del Abrir-conector



         Tipo difuso: 300m m


       NC
       NO+NC
       PNP        NO
       90-250VAC        NC

         GEN300-PFR



         Salida del relais



         24-240VAC/24-240VDC



         Tipo difuso: 300m m


       NO+NC
       Silicio del SCR Contro Hable        NO
       NC
       Salida del relais
       Tipo retrorreflectivo        Distancia de la detección        los 5m
       10-30VDC        NPN        NO

         GEN5M-MDT



         NPN/PNP



         salida 12-24VDC del Abrir-conector



         Tipo retrorreflectivo: los 0.1-5m


       NC
       NO+NC
       PNP        NO
       90-250VAC        NC

         GEN5M-MFR



         Salida del relais



         24-240VAC/24-240VDC



         Tipo retrorreflectivo: los 0.1-5m


       NO+NC
       Silicio del SCR Contro Hable        NO
       NC
       Salida del relais
       A través de viga        Distancia de la detección        10m
       10-30VDC        NPN        NO

         GEN10M-TDT



         NPN/PNP



         salida 12-24VDC del Abrir-conector



         A través de tipo de la viga: 10m


       NC
       NO+NC
       PNP        NO
       90-250VAC        NC

         GEN10M-TFR



         Salida del relais



         24-240VAC/24-240VDC



         A través de tipo de la viga: 10m


       NO+NC
       Silicio del SCR Contro Hable        NO
       NC
       Salida del relais
       Salida del control de DC/SCR        C.C.: 200mA, CA: 300mA
       Corriente de la consumición de DC/AC        DC<15mA, AC<10mA
       Tiempo de reacción de DC/AC        Dc<2ms, AC<20ms
       Ángulo direccional        3. - 10.
       Objeto detectado        carrocería transparente u opaca
       Temperatura del entorno de trabajo de        25℃~+55℃
       Intensidad de la iluminación del entorno de trabajo de        Luz del sol bajo la lámpara incandescente 1000LX bajo 3000LX
       Material del shell        Plástico
       Grado de la protección        IP54
