XB7-E1J3
Winston

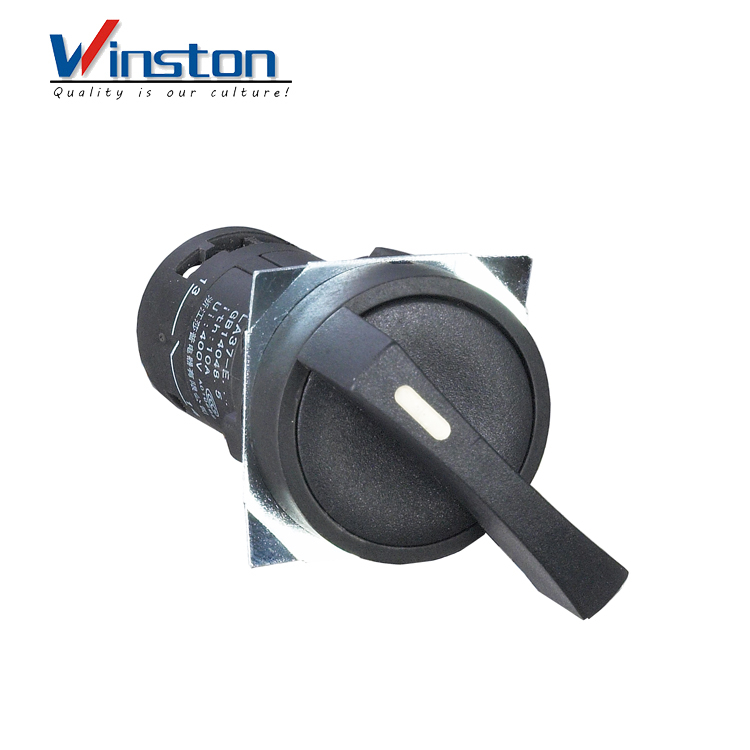

Mango largo Interruptor giratorio de 3 polos 2 Interruptor de botón de contacto 22MM
 |  |
Hay dos métodos de cableado disponibles:
(1) cableado de tornillo, (2) cableado enchufable.
lTornillo de cableado: simple y conveniente.
lCableado enchufable: alta confiabilidad de conexión, especialmente adecuado para su uso en lugares más potentes, tales como: automóviles, cortadoras de césped, maquinaria de ingeniería, etc.
Parámetros técnicos del interruptor de botón de la serie XB
Medio ambiente: | |
Cumplir con los estándares | GB 14048.5, IEC 60947-5-1 |
Tratamiento de protección | \"TH \" |
Temperatura ambiente
| Temperatura de funcionamiento: - 25 ~ +70 ℃ Temperatura de almacenamiento: - 40 ~+70 ℃ |
resistencia de vibracion | 5 gn (2-500Hz) Cumple con IEC 60068-2-6 |
Nivel de protección | Terminales: IP20 |
Vida mecánica | Botón con resorte: 5 millones de veces Interruptor de mando: 1 millón de veces Botón de parada de emergencia: 300,000 veces |
Tensión nominal de aislamiento | 250V | |||||
Corriente de calor acordada | 10 A | |||||
Tensión de funcionamiento | 24V | 110V | 220V | |||
Corriente de funcionamiento
| AC50 / 60Hz | Carga resistente (AC-12) | 10 A | 10 A | 6A | |
Carga inductiva (AC-15) | 10 A | 6A | 3A
| |||
corriente continua | Carga resistiva (DC-12) | 8A | 2.2A | 1.1A | ||
Carga inductiva (DC-13) | 4A | 1.1A | 0.55A | |||
Tensión nominal resistente a los golpes. | Uimp = 4 kV | |||||
Acción de contacto | Descanso lento | |||||
Definitivamente dividido.
| N / C El contacto está definitivamente desconectado (cumple con las normas de seguridad europeas) | |||||
Protección contra cortocircuitos | 10 A | |||||
Capacidades de cableado
| Tornillo de cableado
| Mínimo 1 x 0.5 mm2 sin un conector de cable Momento de apriete: 0.5 N.m (valor recomendado) | ||||
Hasta 2 x 1.5 mm2 con cabeza de conector de cable Momento de apriete: 0.5 N.m (valor recomendado) | ||||||
Cableado enchufable Conector | Conector Faston de 0.8 * 2.8 mm | |||||
