Protector de voltaje / corriente de límite WD-B63

Cantidad:
  • WD-B63
  • Winston
Voltaje de funcionamiento nominal
220VAC50HZ
Corriente de funcionamiento nominal
1A-63A ajustable (predeterminado 40A)
Valor de corte de acción de bajo voltaje
210V-145V (predeterminado 170V)
Valor de corte de acción de sobretensión
230V-300V (por defecto 270V)
Limite la protección actual
Depende de la corriente nominal
Retraso de energía después del apagado
30s
Propio consumo de energía
2W
Vida de la maquinaria eléctrica
Más de 100,000 veces
Dimensions
81 * 35 * 60 mm
Rango de temperatura de trabajo
-5 ~ 45C
Humedad relativa
45 ~ 90% HR 40C
Altitud
Menos de 2000m
Grado de protección
IP 20
Durabilidad mecánica
1000000 ciclos
Resistencia dieléctrica
> 2kVAC 1min
Peso
200g
Dimensiones (H x W x D)
80X43X54mm
Montaje
Carril DIN de 35 mm

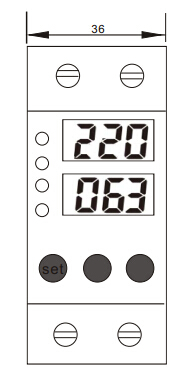

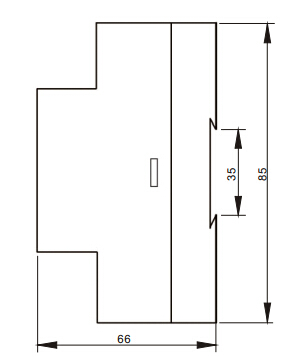

dimensión wd b63wd b63 dimensión 2

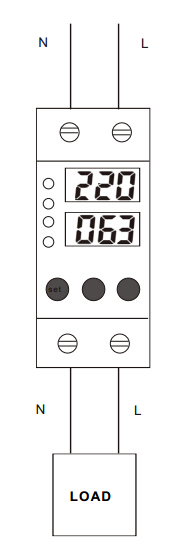

Diagrama de cableado

cableado b63

Se utiliza principalmente para el hogar y el uso similar de líneas de distribución de bajo voltaje, cuando la falla de sobretensión o subtensión puede desconectarse automáticamente y puede detectar automáticamente el voltaje de la línea, cuando la línea vuelve a la normalidad cuando se cierra automáticamente.


Productos con procesamiento de alta velocidad y baja potencia como control central, relé de retención magnética de alta capacidad de carga para el circuito de control principal, con pantalla digital LED de voltaje de producción en línea, indicación de estado de luz indicadora, el producto puede mantenerse bajo choque de alta presión.


Protección oportuna del uso seguro de los aparatos de carga. La acción de protección del producto cuando la línea neutra no está abierta, en la instalación debe ser consistente con GB16895.21 y otros procedimientos de instalación relevantes.

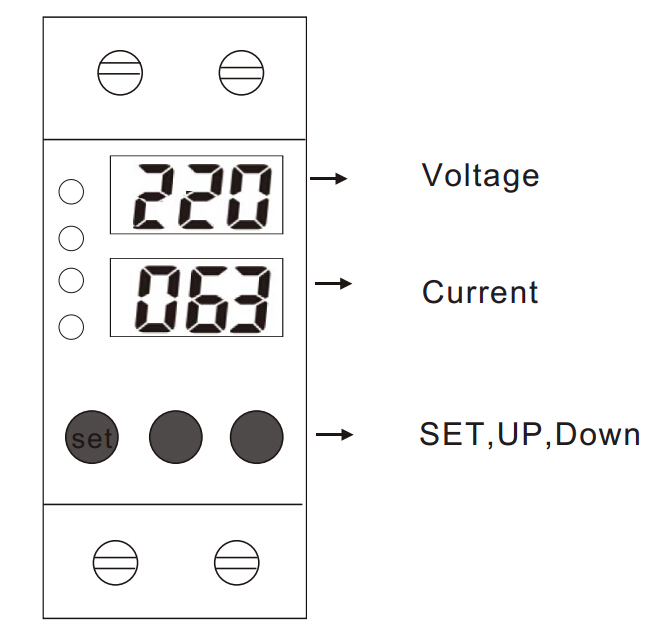

Vista del panel frontal b63


Método de ajuste

1. Presione y mantenga presionado el botón \"SET \" durante 3 segundos para ingresar

estado de ajuste de parámetros.

1.1 Cuando el LED \"Over (V) encendido, significa configurar el sobrevoltaje

Estado del valor, presione \"ARRIBA \" y \"Abajo \" puede ajustar el sobrevoltaje

valor. el valor predeterminado es 270 V

1.2 Presione \"SET \" cuando \"debajo del LED (V) encendido, significa configurar el

En estado de valor de voltaje, presione \"ARRIBA \" y \"Abajo \" puede ajustar el

Valor de sobretensión. el valor predeterminado es 170 V

1.3 Presione \"SET \" cuando el LED \"Current (A) encendido, significa configurar el

Limite el estado del valor actual, presione \"ARRIBA \" y \"Abajo \" para ajustar el

Limite el valor actual. El valor predeterminado es 40A.

2.Cuando todos los datos ya estén configurados, espere 40 segundos, luego conecte el

poder.

3. Presione \"UP \" y \"Dwon \", restablezca el valor predeterminado.
