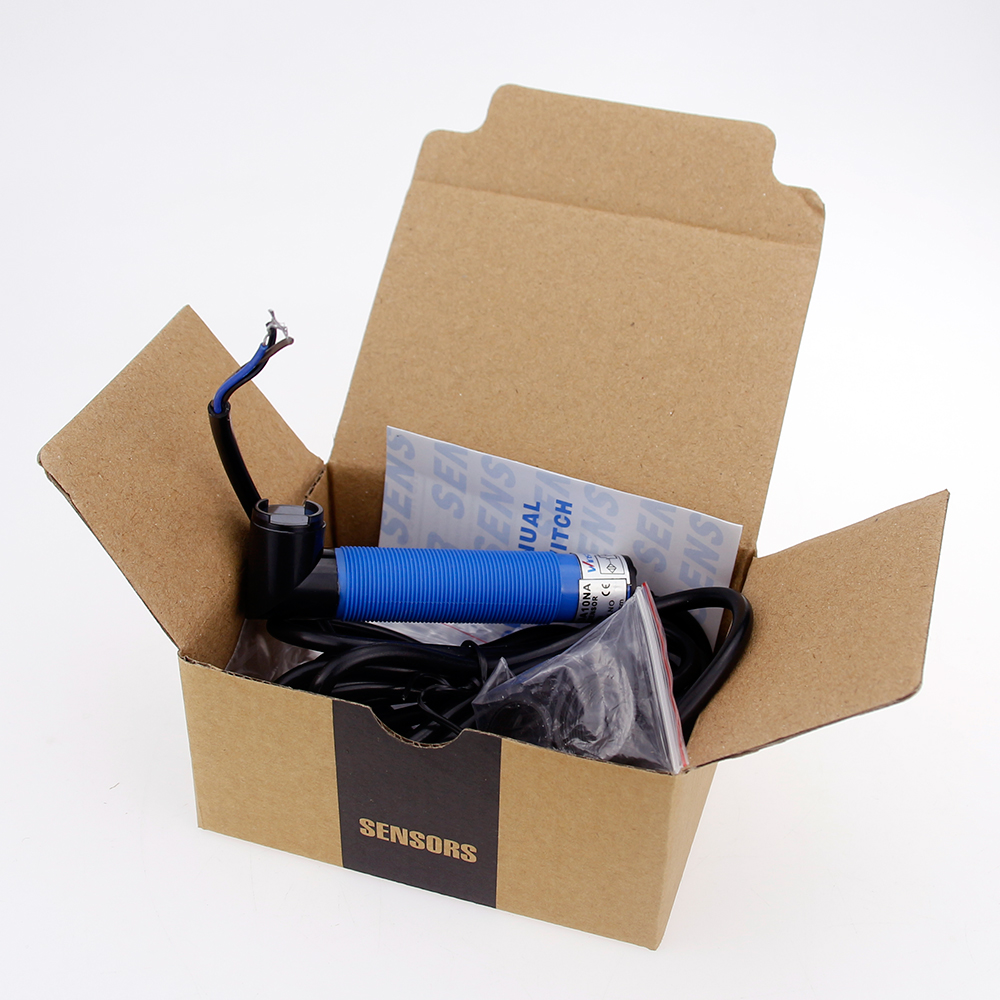

Reflectores del sensor fotoeléctrico G180

Cantidad:
  • G180

  • Winston


Principio del interruptor fotoeléctrico
El principio de funcionamiento del interruptor fotoeléctrico es que cuando el rayo emitido por el emisor es bloqueado o parcialmente reflejado por el objeto, el receptor del rayo por el cual realiza un juicio y reacciona.

interruptor fotoeléctrico.jpg


Solicitud

aplicación fotoeléctrica.jpg

aplicación fotoeléctrica (2.jpg

Explicación del modelo del sensor fotoeléctrico

1. G: sensor fotoeléctrico
2. Subcódigo No. (18, 50, 76 .....)
3. Voltaje de operación (2: 90-250VAC; 3: 10-30VDC; 4: 12-240VDC / 24-240VAC; 5: Voltaje especial)
4. Método de detección (A: tipo difuso; B: tipo reflejo espejo; C: tipo de haz pasante)
5. Distancia de detección (05: 5cm; 10: 10cm; 30: 30cm; 101: 10m)
6. Método de salida (N: salida de transistor NPN; P: salida de transistor PNP; J: salida de relé; L: salida de dos líneas de CA; S: NPN + PNP)
7. Estado de salida (A: NO; B: NC; C: NO + NC)
8. Código de función auxiliar (T1: retraso frontal; T2: retraso trasero; Y: a prueba de aceite; T: con conector; I: requisito especial)

Parámetros técnicos:

Tipo difuso Distancia de detección 10cm
10-30VDC NPN NO G180-3A10NA
CAROLINA DEL NORTE G180-3A10nótese bien
NO + NC G180-3A10CAROLINA DEL NORTE
PNP NO G180-3A10Pensilvania
90-250VAC CAROLINA DEL NORTE G180-3A10PB
NO + NC G180-3A10ordenador personal
SCR Contro Hable silicio NO G180-3A10LA
CAROLINA DEL NORTE G180-3A10LB
Salida de relé
Tipo retrorreflectante Distancia de detección 2m
10-30VDC NPN NO G180-3B2NA
CAROLINA DEL NORTE G180-3B2NB
NO + NC G180-3B2CAROLINA DEL NORTE
PNP NO G180-3B2Pensilvania
90-250VAC CAROLINA DEL NORTE G180-3B2PB
NO + NC G180-3B2ordenador personal
SCR Contro Hable silicio NO G180-3B2LA
CAROLINA DEL NORTE G180-3B2LB
Salida de relé
A través de la viga Distancia de detección 5m
10-30VDC NPN NO G180-3C5NA
CAROLINA DEL NORTE G180-3C5NB
NO + NC G180-3C5NC
PNP NO G180-3C5PA
90-250VAC CAROLINA DEL NORTE G180-3C5PB
NO + NC G180-3C5PC
SCR Contro Hable silicio NO G180-2C5LA
CAROLINA DEL NORTE G180-2C5LB
Salida de relé
Salida de control DC / SCR DC: 200mA, AC: 300mA
DC / AC Consumo de corriente CC <15 mA, CA <10 mA
Tiempo de respuesta DC / AC Dc <2 ms, CA <20 ms
Ángulo direccional 3-10
Objeto detectado cuerpo transparente u opaco
Temperatura ambiente de trabajo 25 ℃ ~ + 55 ℃
Intensidad de iluminación del ambiente de trabajo. Luz del sol debajo de la lámpara incandescente 1000LX debajo de 3000LX
Material de la cáscara El plastico
Grado de protección IP66
