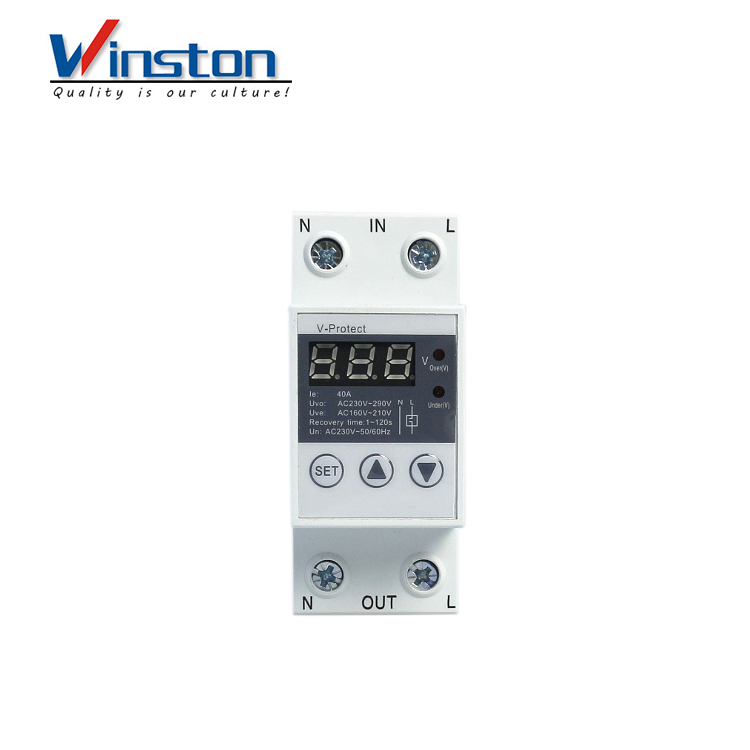

WD-C63
Winston
Estabilizadores de dispositivo de protección digital inteligente sobrevoltaje y bajo voltaje ajustables con protector contra sobrevoltaje
regulador de voltaje estabilizador
YO.Propósito
El protector inteligente multifunción es una protección contra sobretensión / subtensión. En caso de sobretensión o subtensión, el protector puede cortar la alimentación instantáneamente y proteger el equipo eléctrico contra quemaduras. Cuando todas las líneas vuelven al estado normal, el protector puede restaurar automáticamente la energía. Los parámetros de este protector, como el valor de sobretensión / subtensión, el tiempo de actuación y el tiempo de recuperación, etc., se pueden configurar según sea necesario. Todavía posee la función de memoria de fallas y consulta, así como el restablecimiento de datos de fábrica.
II Principales parámetros técnicos
Modelo del Producto | WD-C63 |
Tensión nominal | 230V50Hz |
Rango de valores de protección contra subtensión | OFF-219V-150V (ajustable), 160V (predeterminado) |
Rango de valores de protección contra sobretensión | 221V-300V-OFF (ajustable), 280V (predeterminado) |
Tiempo de retraso de recuperación | 2~ 512s (60s por defecto) |
Tiempo de retraso para el encendido | 2~ 255s (2s por defecto) |
El consumo de energía | ≤2W |
Vida útil eléctrica y mecánica. | ≥40 mil veces |
III.Dimensiones del producto
IV. Introducción del producto
V. diagrama de conexión del producto
VI.Método de configuración de parámetros
Cuando el protector está en condiciones normales, mantenga presionado \"setting \" durante 3 segundos para ingresar al estado de configuración, la palabra \"setting \" parpadeará y, en este momento, la pantalla LCD mostrará \"280V \" y \"Uvo \", prensa \"∧\"o \"∨\"para establecer el valor de sobretensión. El rango de configuración es 221V-300V-OFF, presione \" setting \"nuevamente para establecer el valor de recuperación de sobretensión. La pantalla LCD mostrará \" 250V \"y \" Uvor \" ,Prensa \"∧\"o \"∨\"para establecer el valor de recuperación de sobretensión, y presione \" configuración \"nuevamente para configurar el tiempo de actuación para la protección contra sobretensión. El rango de configuración es entre 0.1-0.5 segundos y debe ser menor o igual a 0.1 segundo por recomendación.
Presione \"setting \" nuevamente y la pantalla LCD mostrará \"160V \" y \"Uvu \", presione \"∧\"o \"∨\"para establecer el valor de bajo voltaje. El rango de ajuste es OFF-219V-150V, presione \" setting \"nuevamente para configurar el valor de recuperación de bajo voltaje. La pantalla LCD mostrará\" 180V \"y \" Uvur \", Prensa \"∧\"o \"∨\"para establecer el valor de recuperación de bajo voltaje, y presione nuevamente \" setting \"para configurar el tiempo de activación para la protección de bajo voltaje. El rango de ajuste es entre 0.1-10 segundos y el valor predeterminado es 0.2 segundos.
Presione \"configuración \" nuevamente para establecer el tiempo de retraso para la recuperación de arranque. El rango es entre 2-512 segundos, y el valor predeterminado es 60 segundos.
Presione \"setting \" nuevamente para configurar el tiempo de encendido. El rango es entre 2-255 segundos, y el valor predeterminado es 5 segundos.
Presione \"setting \" nuevamente y la pantalla LCD mostrará \"E1 \" y presione \"∧\", mostrará \" E2-E5 \"
Presione \"setting \" nuevamente y la pantalla LCD mostrará \"End \", y la configuración habrá finalizado. Presione \"setting \" nuevamente, el protector guardará los datos y saldrá del estado establecido para ingresar al estado de operación, y la pantalla LCD mostrará el voltaje actual. ¡Atención! Después de modificar los parámetros e ingresar \"configuración \", debe seguir los pasos hasta que finalmente se muestre \"FIN \" y luego presione \"configuración \" para guardar los datos; de lo contrario, la modificación no será válida.
Después de presionar \"configuración \", si no se realiza ninguna operación en 10 segundos, el estado del dispositivo se cerrará automáticamente y los parámetros modificados no se guardarán.
Restablecimiento de datos de fábrica: presione \"∧\"y \"∨\"simultáneamente durante 3 segundos, las palabras en la pantalla LCD parpadeando, para restaurar la configuración de valores predeterminados de parámetros de fábrica.
VII. Condiciones normales de servicio y entorno de instalación.
La temperatura del aire ambiente no debe exceder + 40 ℃ a -5 ℃, y el promedio de 24 horas no debe exceder + 35 ℃.
La humedad relativa del aire en la posición de instalación no debe exceder el 50% cuando la temperatura ambiente es + 40 ℃, se puede obtener una humedad relativa más alta a una temperatura más baja, por ejemplo: cuando la temperatura mínima promedio del mes con la humedad más alta es + 20 ℃, la humedad relativa máxima promedio del mes alcanzará el 90%. Deben tomarse las medidas apropiadas para evitar la condensación debido al cambio de temperatura.
La altitud de la posición de instalación no debe exceder los 2.000 m.
El protector debe instalarse en un medio libre de peligro de explosión y gas o polvo conductor que pueda corroer metales y destruir el aislamiento.
El protector se instalará en la posición donde no llueva o nieve.
VIII Anuncios
Cuando realice varias operaciones o pruebas, deberá seguir los procedimientos pertinentes y centrarse en los siguientes elementos para garantizar un uso adecuado y seguro.
Conecte los extremos de entrada y salida correctamente de acuerdo con la identificación del producto.
Los conductores de línea deben cumplir con los valores estándar de corriente relevantes, y la corriente de carga no debe exceder los valores de corriente de protección máxima del protector.
La línea neutra N se debe conectar de manera adecuada y segura. La línea cero N del protector debe estar directamente conectada y no tiene función de desconexión.
Verifique el cableado cuidadosamente antes de encenderlo.
Después de encender el producto, no toque las partes activas para evitar accidentes por descargas eléctricas.
Este protector no tiene función de protección contra cortocircuitos y debe funcionar con disyuntores en miniatura. Si el disyuntor en miniatura no se usa para protección, la corriente de cortocircuito no se interrumpirá cuando haya una falla de cortocircuito en los extremos de entrada o salida del protector.
El protector no tiene función de aislamiento. Funcionará con el interruptor automático en miniatura y desconectará el interruptor del interruptor automático anterior cuando repare la línea del circuito.
¡Aviso! Cuando el tiempo de ruptura del bajo voltaje excede los 0.2 segundos, el protector no se abrirá después de la falla de energía. (MCU no funcionará con pérdida de energía después de 0.2 segundos de falla de energía)
IX Diferente entre otros
