WD-D63
Winston
Ajustable Inteligente digital sobre y bajo voltaje límite actual estabilizadores del dispositivo de protección con protector contra sobretensión
regulador de voltaje estabilizador protector de corriente
YO.Solicitud
El protector inteligente de corriente límite de sobretensión / subtensión es un protector inteligente integral que integra protección contra sobrecorriente, protección contra sobretensión, protección contra subtensión, medición de tensión, visualización de tensión, medición de corriente y funciones de protección de visualización de corriente. En caso de falla de sobrecorriente o falla de sobretensión o falla de subtensión, el protector puede cortar la fuente de alimentación instantáneamente y proteger el equipo eléctrico de quemarse. Cuando la línea vuelve a la normalidad, el protector puede restaurar automáticamente la energía. El valor de sobrecorriente, el valor de sobretensión, el valor de recuperación de sobretensión, el valor de subtensión, el valor de recuperación de subtensión, el tiempo de operación, el tiempo de recuperación y el tiempo de encendido del producto pueden establecerse por sí mismos, así como las funciones de consulta de memoria y falla por defecto y restaurar la configuración de fábrica. El valor del voltaje en tiempo real y el valor actual se muestran cíclicamente. Cada vez que presiona el∨botón, puede seleccionar el voltaje o la corriente que se mostrará por separado. presione el∧botón para reanudar la visualización de rotación. Es fácil de usar y flexible, y puede usarse como un voltímetro o amperímetro. Los usuarios pueden elegir la categoría apropiada de protectores de acuerdo con la situación real.
II Principales parámetros técnicos
Modelo del Producto | WD-D63 |
Tensión nominal | 230V50Hz |
Corriente nominal | 1A ~ 63A (ajustable), 63A (predeterminado) |
Rango de valores de protección contra subtensión | OFF-210V-150V (ajustable), 160V (predeterminado) |
Rango de valores de protección contra sobretensión | 221V-300V-OFF (ajustable), 280V (predeterminado) |
Tiempo de retraso de recuperación | 2~ 512s (60s por defecto) |
Tiempo de retraso para el encendido | 2~ 255s (2s por defecto) |
El consumo de energía | ≤2W |
Vida útil eléctrica y mecánica. | ≥40 mil veces |
III.Dimensiones del producto

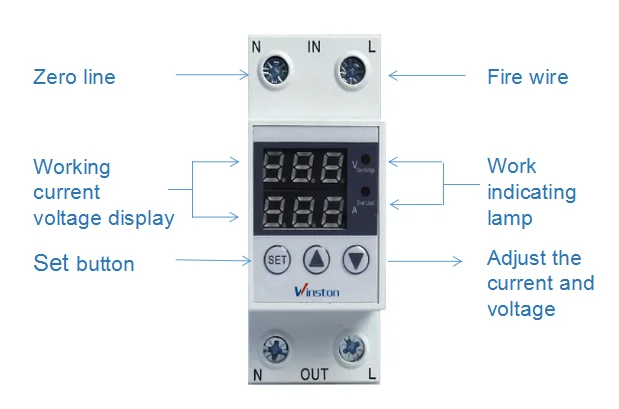

IV. Introducción del producto

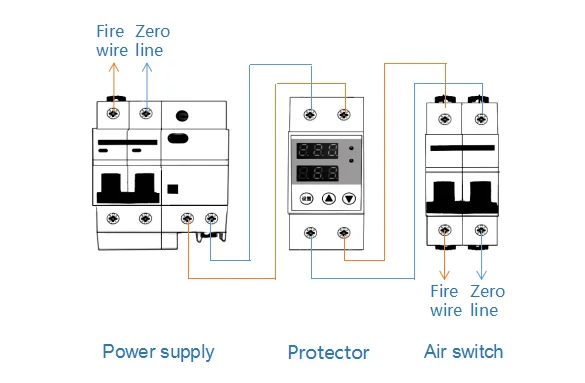

V. diagrama de conexión del producto
VI.Método de configuración de parámetros
En circunstancias normales, mantenga presionado \"Set \" durante 3 segundos para ingresar al estado de configuración. El tubo digital superior muestra \"P01 \" y el tubo digital inferior muestra \"280 \". P01 significa que el primer conjunto de parámetros es el valor de sobretensión, \"280 \" significa que el valor de sobretensión predeterminado es 280V. prensa∧o∨tecla para modificar el valor de sobretensión, modificar el rango 221V ~ 300V ~ OFF; presione el botón set nuevamente, establezca el valor de recuperación de sobrevoltaje, el tubo digital anterior muestra \"P02 \", el tubo digital inferior muestra \"250 \", P02 indica que el segundo conjunto de parámetros es el valor de recuperación de sobrevoltaje, \"250 \" indica el valor predeterminado de recuperación de sobretensión es 250 V, presione∧O∨la tecla puede modificar el valor de recuperación de sobretensión, modificar el rango 220V ~ 300V ~ APAGADO, presionar nuevamente el botón de configuración, configurar el tiempo de acción de protección contra sobretensión, el tubo digital anterior muestra \"P03 \", el tubo digital inferior muestra \" 0.1 \". P03 significa que el tercer conjunto de parámetros es el valor del tiempo de acción de sobrevoltaje, \"0.1 \" significa que el tiempo de acción de sobrevoltaje predeterminado es 0.1 segundos, presione∧o∨tecla para modificar el valor del tiempo de acción de sobretensión, el rango de modificación es 0.1 ~ 10 segundos; valor predeterminado 0.1 segundo, se recomienda≤0.1 segundos
Presione \"Configuración \" nuevamente, el tubo digital anterior muestra \"P04 \", y el tubo digital inferior muestra \"160 \". P04 significa que el cuarto conjunto de parámetros es el valor de subtensión, \"160 \" significa que el valor predeterminado de acción de subtensión es 160V, presione∧o∨tecla para modificar el valor de acción de subtensión, modificar el rango OFF ~ 150V ~ 219V; presione el botón de configuración nuevamente, establezca el valor de recuperación de subtensión. El tubo digital anterior muestra \"P05 \", el tubo digital inferior muestra \"180 \", P05 indica que el quinto parámetro es el valor de recuperación de subtensión y \"180 \" indica que el valor predeterminado de recuperación de subtensión es 180V. prensa∧o∨clave para modificar el valor de recuperación de subtensión. Modifique el rango de OFF a 151V a 220V; Presione el botón de configuración nuevamente para establecer el tiempo de acción de protección contra subtensión. El tubo digital superior muestra \"P06 \" y el tubo digital inferior muestra \"0.1 \". P06 significa que el sexto parámetro establecido es el valor del tiempo de acción de subtensión, \"0.1 \" significa que el tiempo de acción de sobretensión predeterminado es 0.1 segundos, presione∧o∨tecla para modificar el valor del tiempo de acción de bajo voltaje, el rango de modificación es 0.1 ~ 30 segundos; valor predeterminado 0.1 segundos, se recomienda ≤ 0.5 segundos. Nota: Después de que el tiempo de funcionamiento de subtensión se establece en más de 0,5 segundos, el relé no puede accionarse debido a un fallo de alimentación de la MCU. Por lo tanto, cuando el tiempo de configuración es superior a 0,5 segundos, la red no se puede desconectar cuando se corta la alimentación.
Presione el botón de configuración nuevamente, configure el parámetro de límite actual. El tubo digital superior muestra \"P07 \" y el tubo digital inferior muestra \"63 \". P07 significa que el séptimo conjunto de parámetros es el valor de sobrecorriente, \"63 \" significa que el valor de protección de sobrecorriente predeterminado es 63A, presione∧o∨tecla para modificar el valor de protección de sobrecorriente, modificar el rango 1A ~ 63A; presione el botón de configuración nuevamente, configure el tiempo de acción de protección contra sobrecorriente, el tubo digital superior muestra \"P08 \" y el tubo digital inferior muestra \"5.0 \". P08 significa que el octavo conjunto de parámetros es el valor del tiempo de acción de sobrecorriente, \"5.0 \" significa que el tiempo de acción de sobretensión predeterminado es 5.0 segundos, presione∧o∨tecla para modificar el valor del tiempo de acción de sobrecorriente, el rango de modificación es 0.1 ~ 512 segundos; valor predeterminado 5.0 segundos. Se recomienda según el uso.
Presione \"Configuración \" nuevamente para establecer el tiempo de retraso de recuperación de falla. El tubo digital anterior muestra \"P09 \" y el tubo digital inferior muestra \"60 \". P09 indica que el noveno conjunto de parámetros es el valor del tiempo de recuperación de la falla, y \"60 \" indica que el valor predeterminado del tiempo de recuperación de la falla es de 60 segundos. prensa∧o∨para modificar el valor del tiempo de recuperación de falla, y el rango de modificación es de 2 a 512 segundos.
Presione \"Configuración \" nuevamente para configurar el tiempo de encendido. El tubo digital anterior muestra \"P10 \" y el tubo digital inferior muestra \"2 \". P10 significa que el décimo conjunto de parámetros es el valor del tiempo del motor en el encendido, \"2 \" significa que el valor predeterminado del tiempo de retraso de encendido es de 2 segundos, presione∧o∨para modificar el valor del tiempo de retardo de encendido, modifique el rango de 2 a 512 segundos.
Presione el botón de configuración nuevamente para establecer la selección del modo de reinicio. El tubo digital superior muestra \"P11 \" y el tubo digital inferior muestra \"AU \". P11 significa que el undécimo conjunto de parámetros es el modo de reinicio de selección, \"AU \" significa que el modo de reinicio de falla predeterminado es reinicio automático∧tecla para modificar el modo de restablecimiento de falla a \"HA \" HA significa restablecimiento manual, presione∧tecla para seleccionar \"AU \" Cambie al modo de reinicio automático. Cuando se selecciona el modo de reinicio manual HA, el protector no reanudará el suministro de energía después de que se recupere la falla de la línea. El protector puede restaurar la energía solo cuando se presiona manualmente el botón \"Configuración \" en el protector.
Presione nuevamente el botón \"Configuración \", el tubo digital anterior muestra \"P12 \" y el tubo digital inferior muestra \"1UL \". P12 indica que el duodécimo conjunto de parámetros es la falla más reciente de la consulta de falla. \"1UL \" indica que la última falla es una falla de subtensión, UL indica subtensión, UH indica sobretensión e IH indica sobrecorriente. Por ejemplo, 1IH indica la última vez que la falla es una falla de sobrecorriente. presione el∧clave para consultar las últimas 5 fallas.
Presione \"Configuración \" nuevamente, el tubo digital anterior muestra P13, y el tubo digital inferior muestra la palabra \"Fin \". Esta configuración se ha completado. Presione el botón de configuración nuevamente, el protector guarda los datos, sale del estado de configuración y entra en el estado de ejecución. El tubo digital anterior muestra el valor de voltaje actual, y el tubo digital inferior muestra el valor actual actual de la línea.
Nota: Después de que el usuario cambie los parámetros a\"Configuración\", asegúrese de seguir los pasos hasta que aparezca\"FIN\" al final y luego presione\"Configuración\" para guardar los datos; de lo contrario, la modificación no será válida.
Después de presionar \"Configuración \", si no se realiza ninguna operación en 10 segundos, el estado del dispositivo saldrá automáticamente y los parámetros modificados no se guardarán.
Restaurar la configuración de fábrica: mantenga presionado el \"∧\"y \"∨\"durante 3 segundos al mismo tiempo. El LED inferior se apagará y se restablecerá el valor predeterminado del parámetro de fábrica.
Indicador de voltaje: cuando el voltaje supera el voltaje, el indicador de voltaje parpadea rápidamente. Cuando el voltaje está bajo voltaje, el indicador de voltaje parpadea lentamente. Cuando el voltaje es normal, el indicador de voltaje siempre está encendido.
Indicador actual: cuando la corriente está sobre corriente, el indicador actual parpadea. Cuando es normal, el indicador actual siempre está encendido.
Marca del período de garantía: Durante el período de garantía, el indicador de voltaje y el indicador de corriente siempre están encendidos. Después del período de garantía, el indicador de voltaje y el indicador de corriente no se encienden durante el estado normal. Solo cuando hay un voltaje anormal o sobrecorriente, el indicador de voltaje o el indicador de corriente parpadea.
VII. Condiciones normales de servicio y entorno de instalación.
La temperatura del aire ambiente no supera los + 400C ~ -50C y el promedio de 24 horas no supera los + 350C.
La humedad relativa del sitio de instalación no excede el 50% cuando la temperatura ambiente es de + 400C; puede tener una humedad relativa más alta a temperaturas más bajas, por ejemplo, cuando la temperatura mínima promedio del mes más húmedo es + 200 ° C, el mes La humedad relativa máxima promedio es de hasta 90%. Deben tomarse las medidas apropiadas para evitar la condensación debido a los cambios de temperatura.
La altitud del sitio de instalación no debe exceder los 2000m.
El protector debe instalarse en un medio libre de riesgo de explosión y no debe haber gas o polvo conductor en el medio suficiente para corroer el metal y destruir el aislamiento.
VIII Anuncios
Al realizar varias operaciones o pruebas, el usuario debe seguir los procedimientos pertinentes y prestar atención a los siguientes elementos para garantizar un uso correcto y seguro.
De acuerdo con la identificación del producto, los terminales de entrada y salida están correctamente cableados.
Los conductores de línea deben cumplir con los valores estándar de corriente relevantes y la corriente de carga no debe exceder el valor de corriente de protección máxima del protector.
La línea neutra N no se puede conectar incorrectamente y debe ser segura. El protector de la línea cero N está conectado directamente y no tiene función de desconexión.
Antes de encender la alimentación, verifique cuidadosamente el cableado.
No toque las partes con corriente después de que el producto esté conectado a la fuente de alimentación para evitar descargas eléctricas.
Este protector no tiene función de protección contra cortocircuitos y debe usarse con un interruptor automático en miniatura. Si no se utiliza la protección del interruptor de circuito en miniatura, la corriente de cortocircuito no se puede interrumpir cuando hay una falla de cortocircuito en la entrada o salida del protector.
Dado que el protector tiene una función de reinicio automático, después de que la sobrecorriente del protector esté protegida y desconectada, el dispositivo eléctrico de carga debe retirarse inmediatamente y la línea del circuito debe verificarse. De lo contrario, el protector con frecuencia encenderá el dispositivo eléctrico de carga, y eventualmente el dispositivo eléctrico y el cuerpo del protector se dañarán debido al encendido y apagado frecuente durante mucho tiempo.
Este protector no tiene función de aislamiento. Use el interruptor automático en miniatura cuando lo use y desconecte el interruptor del interruptor frontal cuando repare la línea del circuito.
¡Tenga en cuenta! Cuando el tiempo de ruptura de subtensión es mayor a 0.3 segundos, el protector no se abre después de la falla de energía. (La falla de energía de la MCU no funciona después de 0.3 segundos de falla de energía)
Después de que la sobrecorriente exceda 5 veces dentro del tiempo especificado, el bloqueo del protector no restaurará automáticamente la fuente de alimentación. Debe presionar manualmente el botón de configuración para desbloquear la fuente de alimentación, que puede proteger eficazmente el dispositivo de la desconexión frecuente causada por no liberar la sobrecorriente a tiempo.
IX Diferente entre otros
