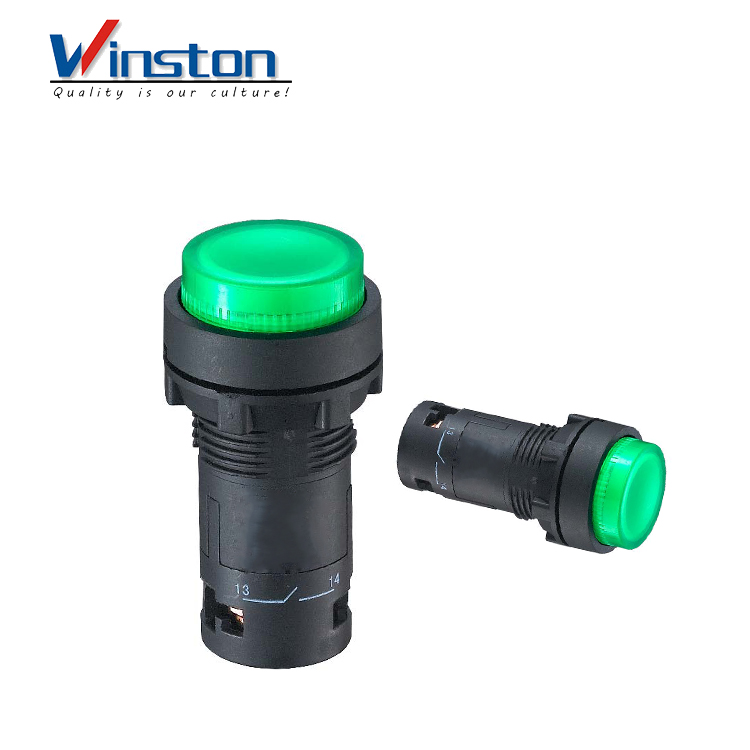

interruptor de botón LED con autobloqueo Botón de cabeza convexo rojo verde amarillo 22 mm

interruptor de botón LED con autobloqueo Botón de cabeza convexo rojo verde amarillo 22 mm
Cantidad:
  • XB7-E1LH

  • Winston

interruptor de botón LED con autobloqueo Botón de cabeza convexo rojo verde amarillo 22 mm

interruptor de botón LED con autobloqueo Botón de cabeza convexa

rojo verde amarillo 1 contacto 22mm

Interruptor de botón serie XB

1)Los contactos están hechos de material AgCdO15, que tiene una potencia fuerte y de rotura y una larga vida útil.

2)El botón LED utiliza luz LED para bajo consumo de energía y larga vida.

3)Tanto el interruptor de la perilla como el interruptor de la perilla de la llave tienen una función para evitar el seguimiento y evitar que el cuerpo siga el mango.

4)Hay dos métodos de cableado disponibles:

(1) cableado de tornillo, (2) cableado enchufable.

interruptor de botón LED con autobloqueo Botón de cabeza convexo rojo verde amarillo 22 mm interruptor de botón LED con autobloqueo Botón de cabeza convexo rojo verde amarillo 22 mm

lTornillo de cableado: simple y conveniente.

lCableado enchufable: alta confiabilidad de conexión, especialmente adecuado para su uso en lugares más potentes, tales como: automóviles, cortadoras de césped, maquinaria de ingeniería, etc.

5)Se puede instalar en el grosor del panel de montaje de 10 mm, es el mejor de su tipo.

6)Diseño estructural integrado, la instalación es muy conveniente, evitando la instalación de los problemas de calidad causados ​​por la falta de instalación.

7)El rendimiento del producto cumple con los requisitos de la norma nacional GB14048.5 (IEC60947-5-1) y está certificado por el producto CCC.

Descripción del método y modelo de cableado:

(1) El modo de cableado del modelo mencionado anteriormente: cableado de tornillo

(2) El siguiente modelo en la columna anterior plus-C, por ejemplo. XB7-E1W310G-C, cableado enchufable (2.8 * 0.8)

Nota: El botón también se puede instalar en la abertura del orificio de montaje de 25, después de la adición del anillo de diámetro variable se puede instalar en la abertura del orificio de instalación de 30.

Parámetros técnicos del interruptor de botón de la serie XB

Medio ambiente:

Cumplir con los estándares

GB 14048.5, IEC 60947-5-1

Tratamiento de protección

\"TH \"

Temperatura ambiente

Temperatura de funcionamiento: - 25 ~ +70 ℃

Temperatura de almacenamiento: - 40 ~+70 ℃

resistencia de vibracion

5 gn (2-500Hz)

Cumple con IEC 60068-2-6

Nivel de protección

Cabeza: IP40

Terminales: IP20

Vida mecánica

Botón con resorte: 5 millones de veces

Interruptor de mando: 1 millón de veces

Botón de parada de emergencia: 300,000 veces

Características del LED.

Voltaje de funcionamiento nominal

Corriente de funcionamiento


12V AC / DC

11,5 mA (Indicador rojo, verde, amarillo, azul)

11 mA (luz blanca)

24V AC / DC

13,8 mA

(Indicador rojo, verde, amarillo, azul)

10,2 mA (luz blanca)


110V AC

5.5 mA

(Indicador rojo, verde, amarillo, azul, blanco)

220V AC

11 mA

(Indicador rojo, verde, amarillo, azul, blanco)

Toda la vida

Más de 50,000 horas a voltaje nominal

Límite de voltaje

0.5Un ≤ U ≤ 1.1Un

Símbolo terminal

X1X2

Capacidades de cableado

Tornillo de cableado

Mín. 1 x 0.5 mm2 sin conector de cable

Momento de apriete: 0.5 N.m (valor recomendado)

Hasta 2 x 1.5 mm2 con cabeza de conector de cable

Momento de apriete: 0.5 N.m (valor recomendado)

Conector de cableado enchufable

Conector Faston de 0.8 * 2.8 mm
