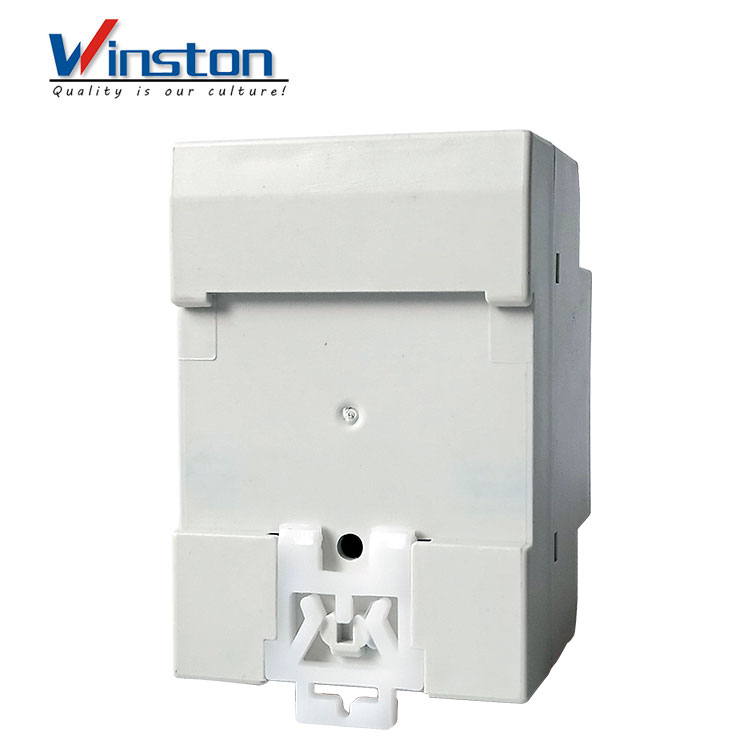

D52-2042 Din Rail Digital Amperímetro y Voltímetro

Diagrama de cableado

D52-2042 El medidor de voltaje y corriente CA de riel DIN puede mostrar el voltaje y la corriente CA al mismo tiempo.

Si la corriente de medición es inferior a 99,9 A, puede obtener la corriente CA solo haciendo que el cable atraviese el orificio que se encuentra en el lado derecho del medidor.

Si la corriente de medición es superior a 99.9A, debe conectar el medidor con un transformador de corriente.

Solicitud

1. Conecte el voltaje de medición a los terminales 1 y 2 en la parte inferior izquierda del medidor.

2. Instale el transformador de corriente como gráfico 1. Conecte los cables del transformador secundario al terminal de 3 y 4 en la superficie del medidor. Haga el cable de medida a través del orificio del transformador de corriente.

3. Si mide una corriente entre 0.1 y 99.9A, vea el gráfico 2, puede obtener corriente solo haciendo que el cable atraviese el orificio en la parte inferior del medidor, y la dirección de inserción no afecta el resultado de la medición.
