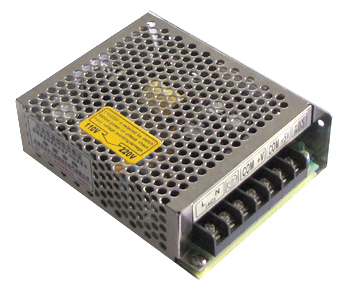

Fuente de alimentación de la conmutación de la salida de D-30 Daul





Modelo        Especificación	D-30A		D-30B
	CH1	CH2	CH1	CH2
Voltaje de la salida de la C.C.	5V	12V	5V	24V
Nota del （del error del voltaje de la salida: 2）	el ±2%	+3, - el 7%	el ±2%	+3, - el 5%
Corriente de salida clasificada	4A	1A	2.2A	1A
Rabia de la corriente de salida	0.5-4A	0.1-1A	0.5-4A	0.1-1A
Onda y ruido (nota: 3）	50mVp-p	100mVp-p	50mVp-p	100mVp-p
Estabilidad de la entrada (nota: 4）	el ±0.5%	el ±1%	el ±0.5%	el ±0.5%
Stablity de la carga (nota: 5）	el ±0.5%	el ±4%	el ±0.5%	el ±0.5%
C.C. de potencia de salida	32W		35W
Eficacia	el 72%		el 74%
Rango ajustable para el voltaje de C.C.	CH1: +10, - el 5%		CH1: +10, - el 5%
Rango de voltaje de entrada de información de la CA	85-132VAC/170-264VACSelected por switch47-63Hz; 240-370VDC
Corriente de entrada de información	0.8A/115V 36A/230A
Corriente de la CA INnrush	Frío-arrancar current30A/115V 60A/230V
Corriente de la salida	<0.5mA/240VAC
Proctection de la sobrecarga	105%-150%Type: Foldback: restauración limitadora actual: recuperación auto
Protección de la sobretensión	............
Protección da alta temperatura	............
Coeficiente de temperatura	） del （0-50℃ de ±0.03%/℃
La subida de la disposición soporta tiempo	200ms, 50ms, 30ms
Vibración	10-500Hz, 2G 10min, /1cycle, período for60min, cada uno disminuye
Voltaje de Withstand	Entrada de información y salida internas: 1.5KVAC, entrada de información y recinto: 1.5KVAC, salida y recinto: 0.5KVAC
Resistencia del aislamiento	Entrada de información y salida internas: Entrada de información y recinto, salida y recinto: 500VDC/100MΩ
Temperatura y humedad de trabajo	El （de -10℃~+60℃ refiere a la salida que reduce la capacidad normal del） de la curva, 20%~90%RH
Salvar la temperatura y la humedad	-20℃~+85℃. 10%~95%RH
Dimensión total	129×98×38m m
Peso	0.4Kgs
Estándares de seguridad	Requisito 1012 de la UL de la reunión (no solicitar la marca)
Estándares del EMC	Clase A de la conducción de la FCC Part15 J de la reunión
Nota:        la condición de prueba 1.The para el paramenter antedicho es: 230VAC entrada de información, carga clasificada, el 25℃70% RH.Humidity.        2.Error.include el error de la configuración, la línea estabilidad y la estabilidad de la carga. (Nota: 5).        prueba 3.Wave: adoptando el cortocircuito doble del alambre “A12 " para 20MHz, y del condensador 0.1UF&47UF para interrumpir.        prueba de estabilidad del voltaje 4.Inlet: cuando está sobre carga, la tensión más baja de la entrada está hasta el voltaje más alto.        prueba de estabilidad 5.Load: la carga es a partir la 0% a 100%.        6.Total hizo salir la carga actual del canbe, total máxima no puede exceder el máximo de potencia de salida.
