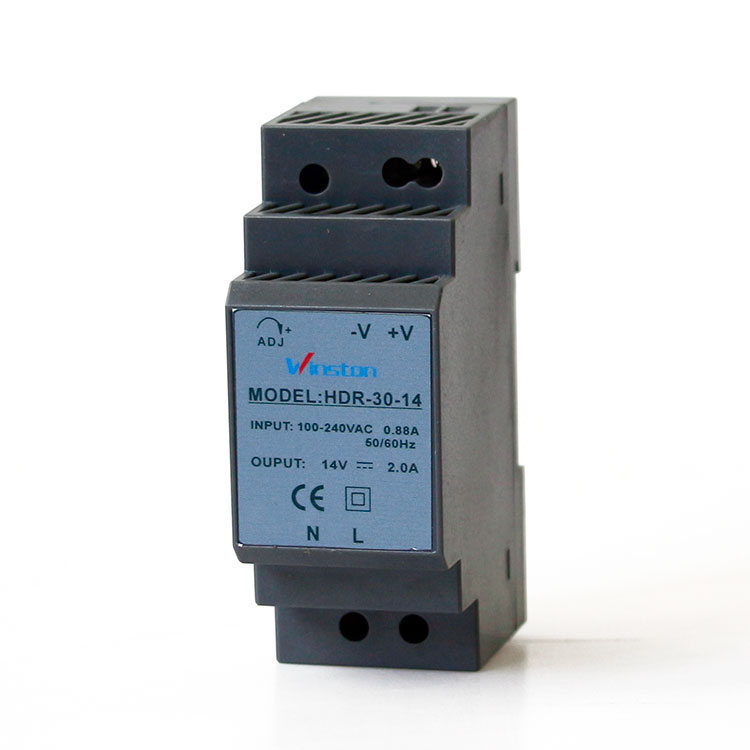

HDR-30
WINSTON
| Modelo | HDR-30-5 | HDR-30-14 | HDR-30-15 | HDR-30-24 | HDR-30-48 | |
| Voltaje DC | 5V | 14V | 15V | 24V | 48V | |
| salida | Alcance actual | 0 ~ 3A | 0 ~ 2A | 0 ~ 2A | 0 ~ 1.5A | 0-0.75A |
| Potencia nominal | 15W | 24W | 30W | 36W | 36W | |
| Ondulación y ruido | 80mvp-p | 120mvp-p | 12mvp-p | 150mvp-p | 240mvp-p | |
| Tolerancia de voltaje | ± 2% | ± 1% | ± 1% | ± 1% | ± 1% | |
| Regulación de línea | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | |
| Regulación de carga | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | |
| Configuración, tiempo de subida | 500 ms, 50 ms / 230 VCA 500 ms, 50 ms / 115 VCA a plena carga | |||||
| Espera tomo | 30ms / 230VAC 12ms / 115VAC a plena carga | |||||
| Rango de voltaje | 85 ~ 264VAC (277VAC operacional) 120 ~ 370VDC (390VDC operacional) | |||||
| Eficiencia | 82% | 88% | 89% | 89% | 90% | |
| Corriente alterna | 0.88A / 115VAC 0.48A / 230VAC | |||||
| Corriente de entrada | arranque en frío 25A / 115VAC 45A / 230VAC | |||||
| Sobre carga | Potencia de salida nominal 105% ~ 160% Tipo de protección: limitación de corriente constante, se recupera automáticamente después de eliminar la condición de falla | |||||
| Sobretensión | 5.57-7.5V | 15-18V | 18.8-22.5V | 30-36V | 57.6-67.2V | |
| medio ambiente | Temperatura de trabajo | -30 ° C ~ + 70 ° C | ||||
| la seguridad | Tensión soportada | I / P-O / P: 4KVAC | ||||
| Resistencia aislada | I / P-O / P: 100M ohmios / 500VDC / 25 ° C / 70% HR | |||||
| otros | Dimensión | 35 * 90 * 54.5 mm (L * W * H) | ||||
| Peso / embalaje | 0.12kg / 96pcs / 12.5kg / 1.04CUFT | |||||
| Nota | 1. Todos los parámetros NO mencionados especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ° C de temperatura ambiente. | |||||
| 2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 \"terminado con un condensador paralelo de 0.1uf y 47uf. | ||||||
| 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. | ||||||
Featuers
Diseño ultra delgado con un ancho de 35 mm (2SU)
Entrada universal 85-264VAC (277VAC operacional)
Consumo de energía sin carga <0.3W
Aislamiento clase II
Pase LPS (fuente de energía limitada)
Voltaje de salida DC ajustable
Protecciones: Cortocircuito / sobrecarga / sobretensión
Enfriamiento por convección de aire libre (temperatura de trabajo: -30 ~ + 70C)
Carril DIN TS-35 / 7.5 o 15 montable
Categoría de sobretensión III
Indicador LED de encendido
3 años de garantia
Sistema de control del hogar
Automatización de edificios
Sistema de control industrial
Automatización industrial
Aparato electromecánico
