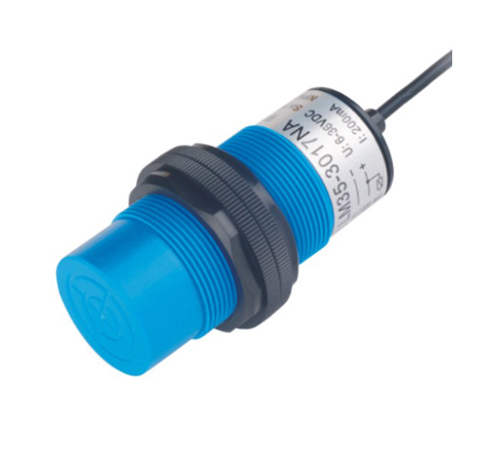

Interruptor de proximidad inductivo LM35

 Explicación modelo del interruptor de proximidad


 1. Cambiar la categoría (LM: tipo de la inductancia; Cm: tipo del capactitance; SM: Tipo de Pasillo; : tipo a prueba de explosiones de la seguridad; XM: tipo linear mímico)
 2. Código exterior del aspecto (C: Tipo del cilindro; F: Tipo angular de la columna y tipo del planeinstallation)
 3. Voltaje de funcionamiento (30: 6-36VDC; 310:5 - 24VDC; 320:12 - 60VDC; 20:90 - 250VAC; 210:24 - 250VAC; 220: 380VAC; 40:12 - 240VDC/24-240AC; 50: Voltaje especial)
 4. Distancia de la detección (01:1 milímetro; 05:5 milímetro; 10:10 milímetro)
 5. Método de la salida (N: Tres-línea salida de la C.C. NPN; P: Tres-línea salida de la C.C. PNP;
 L: Dos-línea salida de la C.C.; Salida de dos hilos de la CA; J: Salida del relais; NP: NPN+PNP hecho salir)
 6. Estatus de la salida (A: NO; B: NC; C: NO+NC; MU: Voltaje mímico; MI: Corriente mímica)
 7. Código de función de Auxi (T: Con el conector; Y: Prueba del agua, prueba de petróleo; I: Requisito especial;
 H: Resistencia da alta temperatura; R: Tipo del anillo)

 Parámetros técnicos:





DIMENSIONES TOTALES
	DISTANCIA DE LA DETECCIÓN
Rubor	C.C. 10-30V	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		sistema de dos hilos	NO
			NC
	CA 90-250V	Silicio controlable del SCR	NO
			NC
			NO+NC
		Salida del relais
	DISTANCIA 17m m de la DETECCIÓN
Non-Flush	C.C. 10-30V	NPN	NO	LM35-3017NA
			NC	LM35-3017NB
			NO+NC	LM35-3017NC
		PNP	NO	LM35-3017PA
			NC	LM35-3017PB
			NO+NC	LM35-3017PC
		sistema de dos hilos	NO	LM35-3017LA
			NC	LM35-3017LB
	CA 90-250V	Silicio controlable del SCR	NO	LM35-2017A
			NC	LM35-2017B
			NO+NC	LM35-2017C
		Salida del relais		LM35-2017JC
Controloutput		C.C.		200mA
		Relais del SCR
Voltagc dropDC/AC de la salida				NPN/PNP<3V, <3.9V de dos hilos, AC<10V
Corriente de la consumición				DC<15mA, AC<10mA
Objeto detectado estándar				40*40*1 (hierro A3)
Precisión relanzada				0.1
DC/AC				100HZ/15HZ
Temperatura del entorno de trabajo de				-25℃~+70℃
Resistencia de aislante				50MΩ
Material del shell				Resina del ABS
Grado de la protección				IP67
Modelo de Altemative en el país y en el extranjero
