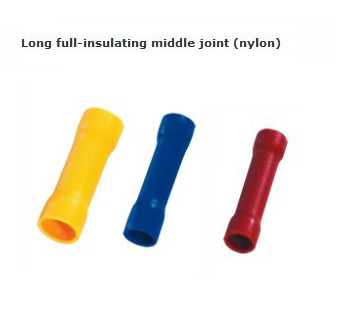

Junta media de largo lleno-aislador (nilón)









Corriente máxima: 26-22 A.W.G: 9A 22-16 A.W.G: 19A 16-14 A.W.G: 27A 12-10 A.W.G: 48A                  Tensión máxima: 105℃ 600V Matericl del arbusto aislador: nilón
ITEMNO	Dimensión (milímetro)			Matericl de la junta	Sección del terminal de componente A.W.G	Color
	L	DΦ	dΦ
BNYF 0.5	20.0	2.0	1.3	Cobre	26 - 22 A.W.G 0.2 - 0.5 milímetros ⊃2;	amarillo
BNYF 1.25	27.3	3.2	1.7	Cobre	22 - 16 A.W.G 0.5 - 1.5 milímetros ⊃2;	rojo
BNYF 2	27.3	3.8	2.3	Cobre	16 - 14 A.W.G 1.5 - 2.5 milímetros ⊃2;	azul
BNYF 5.5	27.3	5.3	3.4	Cobre	14 - 10 A.W.G 4 - 6 milímetros ⊃2;	amarillo





ITEMNO	Dimensión (milímetros)			Matericl de la junta	Sección del terminal de componente A.W.G	Color
	L	DΦ	dΦ
BNY 1.25	27.3	3.2	1.7	Cobre	22 - 16 A.W.G 0.5 - 1.5 milímetros ⊃2;	rojo
BNY 2	27.3	3.8	2.3	Cobre	16 - 14 A.W.G 1.5 - 2.5 milímetros ⊃2;	azul
BNY 5.5	27.3	5.3	3.4	Cobre	14 - 10 A.W.G 4 - 6 milímetros ⊃2;	amarillo
