XB7-E1S5
Winston

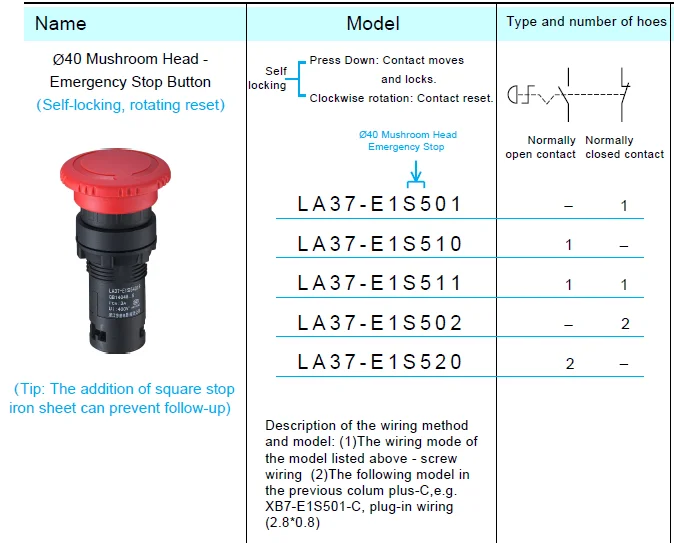

Restablecimiento giratorio de bloqueo automático de 40 mm Seta Cabeza EmergenciaInterruptor pulsador de parada 1 contacto
 |  |
Interruptor de botón serie XB
1)Los contactos están hechos de material AgCdO15, que tiene una potencia fuerte y de rotura y una larga vida útil.
2)El botón LED utiliza luz LED para bajo consumo de energía y larga vida.
3)Tanto el interruptor de la perilla como el interruptor de la perilla de la llave tienen una función para evitar el seguimiento y evitar que el cuerpo siga el mango.
4)Hay dos métodos de cableado disponibles:
(1) cableado de tornillo, (2) cableado enchufable.
 |  |
lTornillo de cableado: simple y conveniente.
lCableado enchufable: alta confiabilidad de conexión, especialmente adecuado para su uso en lugares más potentes, tales como: automóviles, cortadoras de césped, maquinaria de ingeniería, etc.

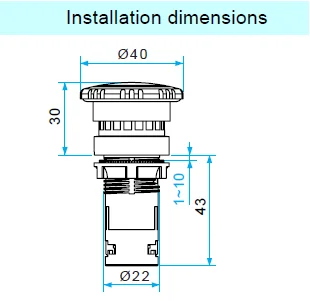

5)Se puede instalar en el grosor del panel de montaje de 10 mm, es el mejor de su tipo.
6)Diseño estructural integrado, la instalación es muy conveniente, evitando la instalación de los problemas de calidad causados por la falta de instalación.
7)El rendimiento del producto cumple con los requisitos de la norma nacional GB14048.5 (IEC60947-5-1) y está certificado por el producto CCC.
Parámetros técnicos del interruptor de botón de la serie XB
Medio ambiente: | |
Cumplir con los estándares | GB 14048.5, IEC 60947-5-1 |
Tratamiento de protección | \"TH \" |
Temperatura ambiente
| Temperatura de funcionamiento: - 25 ~ +70 ℃ Temperatura de almacenamiento: - 40 ~+70 ℃ |
resistencia de vibracion | 5 gn (2-500Hz) Cumple con IEC 60068-2-6 |
Nivel de protección | Terminales: IP20 |
Vida mecánica | Botón con resorte: 5 millones de veces Interruptor de mando: 1 millón de veces Botón de parada de emergencia: 300,000 veces |
Tensión nominal de aislamiento | 250V | |||||
Corriente de calor acordada | 10 A | |||||
Tensión de funcionamiento | 24V | 110V | 220V | |||
Corriente de funcionamiento
| AC50 / 60Hz | Carga resistente (AC-12) | 10 A | 10 A | 6A | |
Carga inductiva (AC-15) | 10 A | 6A | 3A
| |||
corriente continua | Carga resistiva (DC-12) | 8A | 2.2A | 1.1A | ||
Carga inductiva (DC-13) | 4A | 1.1A | 0.55A | |||
Tensión nominal resistente a los golpes. | Uimp = 4 kV | |||||
Acción de contacto | Descanso lento | |||||
Definitivamente dividido.
| N / C El contacto está definitivamente desconectado (cumple con las normas de seguridad europeas) | |||||
Protección contra cortocircuitos | 10 A | |||||
Capacidades de cableado
| Tornillo de cableado
| Mínimo 1 x 0.5 mm2 sin un conector de cable Momento de apriete: 0.5 N.m (valor recomendado) | ||||
Hasta 2 x 1.5 mm2 con cabeza de conector de cable Momento de apriete: 0.5 N.m (valor recomendado) | ||||||
Cableado enchufable Conector | Conector Faston de 0.8 * 2.8 mm | |||||
