SM12-31010NA, SM12-31010NB; SM12-31010PA; SM12-31010PB
Winston/OEM
9033000090

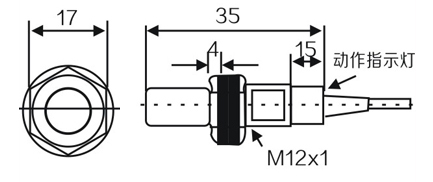

Sensor Hall SM12
El sensor Hall de la serie SM es un tipo de sensor sensible al imán que consta de un regulador de voltaje, un generador de voltaje Hall, un amplificador diferencial, un disparador Schmidt y el polo de salida del circuito abierto del colector. Su entrada es la densidad de flujo magnético. La salida es una señal de voltaje adigital.
caracteristicas:
1.Amplio rango de voltaje de red
2. de alta frecuencia
3.Larga vida útil, volumen compacto e instalación conveniente
4.Conecte directamente al transistor y al puerto del circuito lógico como, TTL.MOS
Explicación del modelo del interruptor de proximidad:
1.categoría de interruptor: LM: tipo de inductancia CM: tipo de capacitancia SM: tipo Hall AM: tipo seguro a prueba de explosión XM: Mini tipo lineal HM: tipo de lámina RU: tipo ultrasónico | 5.Forma de salida: N: salida de tres hilos dc NPN P: salida de tres hilos dc PNP L: salida de CC de dos hilos : Salida de CA de dos hilos J: salida de contacto de relé NP: NPN + PNP doble salida |
2.Código de apariencia externa: C: tipo de cilindro; F: tipo de columna angular y tipo de instalación plana) | 6. Estado de salida: A: normalmente abierto (NO) B: normalmente cerrado (NC) C: normalmente abierto (NO) + normalmente cerrado (NC) MU: Tensión mímica MI: Corriente mímica MUI: voltaje y corriente de doble salida |
3.tensión de trabajo: 30: 6 ~ 36VDC 310: 5 ~ 24VDC 320: 12 ~ 60VDC 330: 10 ~ 30VDC 340: 10 ~ 55VDC 350: 10 ~ 60VDC 360: 5 ~ 36VDC 20: 90 ~ 250VAC 210: 24 ~ 250VAC 220: 380VAC 40: 12 ~ 240VDC / 24 ~ 240VAC 50: voltaje especial | 7.Funciones de Subsidiart: T: con conector de aviación Y: a prueba de agua, a prueba de aceite I: requisito especial H: resistencia a altas temperaturas R: tipo de anillo |
4.Distancia de detección: 01: 1 mm 05: 5 mm 10: 10mm ...... | 8 larga distancia L: larga distancia |
