LM42
Winston
Hecho en China
Rectángulo estándar del cartón de la exportación
PCS
10
3-7days
1
T/T
Explicación modelo del interruptor de proximidad
1. Cambiar la categoría (LM: tipo de la inductancia; Cm: tipo del capactitance; SM: Tipo de Pasillo; : tipo a prueba de explosiones de la seguridad; XM: tipo linear mímico)
2. Código exterior del aspecto (C: Tipo del cilindro; F: Tipo angular de la columna y tipo del planeinstallation)
3. Voltaje de funcionamiento (30: 6-36VDC; 310:5 - 24VDC; 320:12 - 60VDC; 20:90 - 250VAC; 210:24 - 250VAC; 220: 380VAC; 40:12 - 240VDC/24-240AC; 50: Voltaje especial)
4. Distancia de la detección (01:1 milímetro; 05:5 milímetro; 10:10 milímetro)
5. Método de la salida (N: Tres-línea salida de la C.C. NPN; P: Tres-línea salida de la C.C. PNP;
L: Dos-línea salida de la C.C.; Salida de dos hilos de la CA; J: Salida del relais; NP: NPN+PNP hecho salir)
6. Estatus de la salida (A: NO; B: NC; C: NO+NC; MU: Voltaje mímico; MI: Corriente mímica)
7. Código de función de Auxi (T: Con el conector; Y: Prueba del agua, prueba de petróleo; I: Requisito especial;
H: Resistencia da alta temperatura; R: Tipo del anillo)
Parámetros técnicos:
DIMENSIONES TOTALES |
| |||
DISTANCIA DE LA DETECCIÓN | ||||
Rubor | C.C. 10-30V | NPN | NO | |
NC | ||||
NO+NC | ||||
PNP | NO | |||
NC | ||||
NO+NC | ||||
sistema de dos hilos | NO | |||
NC | ||||
CA 90-250V | Silicio controlable del SCR | NO | ||
NC | ||||
NO+NC | ||||
Salida del relais | ||||
DISTANCIA 20m m de la DETECCIÓN | ||||

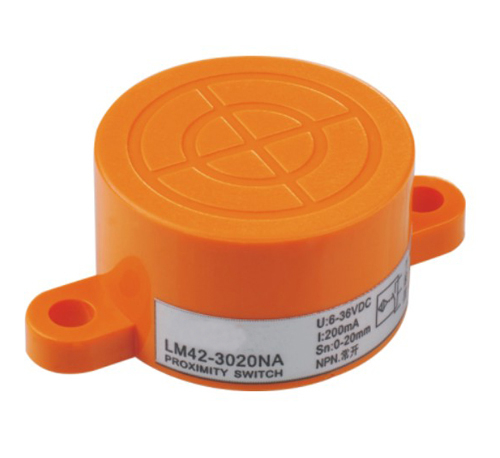

Non-Flush | C.C. 10-30V | NPN | NO | LM42-3020NA |
NC | LM42-3020NB | |||
NO+NC | LM42-3020NC | |||
PNP | NO | LM42-3020PA | ||
NC | LM42-3020PB | |||
NO+NC | LM42-3020PC | |||
sistema de dos hilos | NO | LM42-3020LA | ||
NC | LM42-3020LB | |||
CA 90-250V | Silicio controlable del SCR | NO | LM42-2020A | |
NC | LM42-2020B | |||
NO+NC | ||||
Salida del relais | ||||
Controloutput | C.C. | 200mA | ||
Relais del SCR | 300mA | |||
Voltagc dropDC/AC de la salida | NPN/PNP<3V, <3.9V de dos hilos, AC<10V | |||
Corriente de la consumición | DC<15mA, AC<10mA | |||
Objeto detectado estándar | 45*45*1 (hierro A3) | |||
Precisión relanzada | 0.2 | |||
DC/AC | 200HZ/10HZ | |||
Temperatura del entorno de trabajo de | -25℃~+70℃ | |||
Resistencia de aislante | 50MΩ | |||
Material del shell | Resina del ABS | |||
Grado de la protección | IP67 | |||
Modelo de Altemative en el país y en el extranjero |
Explicación modelo del interruptor de proximidad
1. Cambiar la categoría (LM: tipo de la inductancia; Cm: tipo del capactitance; SM: Tipo de Pasillo; : tipo a prueba de explosiones de la seguridad; XM: tipo linear mímico)
2. Código exterior del aspecto (C: Tipo del cilindro; F: Tipo angular de la columna y tipo del planeinstallation)
3. Voltaje de funcionamiento (30: 6-36VDC; 310:5 - 24VDC; 320:12 - 60VDC; 20:90 - 250VAC; 210:24 - 250VAC; 220: 380VAC; 40:12 - 240VDC/24-240AC; 50: Voltaje especial)
4. Distancia de la detección (01:1 milímetro; 05:5 milímetro; 10:10 milímetro)
5. Método de la salida (N: Tres-línea salida de la C.C. NPN; P: Tres-línea salida de la C.C. PNP;
L: Dos-línea salida de la C.C.; Salida de dos hilos de la CA; J: Salida del relais; NP: NPN+PNP hecho salir)
6. Estatus de la salida (A: NO; B: NC; C: NO+NC; MU: Voltaje mímico; MI: Corriente mímica)
7. Código de función de Auxi (T: Con el conector; Y: Prueba del agua, prueba de petróleo; I: Requisito especial;
H: Resistencia da alta temperatura; R: Tipo del anillo)
Parámetros técnicos:
DIMENSIONES TOTALES |
| |||
DISTANCIA DE LA DETECCIÓN | ||||
Rubor | C.C. 10-30V | NPN | NO | |
NC | ||||
NO+NC | ||||
PNP | NO | |||
NC | ||||
NO+NC | ||||
sistema de dos hilos | NO | |||
NC | ||||
CA 90-250V | Silicio controlable del SCR | NO | ||
NC | ||||
NO+NC | ||||
Salida del relais | ||||
DISTANCIA 20m m de la DETECCIÓN | ||||
Non-Flush | C.C. 10-30V | NPN | NO | LM42-3020NA |
NC | LM42-3020NB | |||
NO+NC | LM42-3020NC | |||
PNP | NO | LM42-3020PA | ||
NC | LM42-3020PB | |||
NO+NC | LM42-3020PC | |||
sistema de dos hilos | NO | LM42-3020LA | ||
NC | LM42-3020LB | |||
CA 90-250V | Silicio controlable del SCR | NO | LM42-2020A | |
NC | LM42-2020B | |||
NO+NC | ||||
Salida del relais | ||||
Controloutput | C.C. | 200mA | ||
Relais del SCR | 300mA | |||
Voltagc dropDC/AC de la salida | NPN/PNP<3V, <3.9V de dos hilos, AC<10V | |||
Corriente de la consumición | DC<15mA, AC<10mA | |||
Objeto detectado estándar | 45*45*1 (hierro A3) | |||
Precisión relanzada | 0.2 | |||
DC/AC | 200HZ/10HZ | |||
Temperatura del entorno de trabajo de | -25℃~+70℃ | |||
Resistencia de aislante | 50MΩ | |||
Material del shell | Resina del ABS | |||
Grado de la protección | IP67 | |||
Modelo de Altemative en el país y en el extranjero |
