ZR 011
Winston
Caracteristicas
NC / NO o NO / NO en una unidad
Temperaturas ajustables por separado
Dial de temperatura codificado por color
Montaje en riel DIN
El ZR 011 alberga dos termostatos separados, lo que permite el control independiente de calefacción y
enfriamiento u otro equipo.
Termostato NC (normalmente cerrado):
El termostato se abre al aumentar la temperatura, para regular calentadores o para cambiar dispositivos de señal.
Viene conrojodial de temperatura.
Termostato NO (normalmente abierto):
El termostato se cierra al aumentar la temperatura, para regular los ventiladores del filtro y los intercambiadores de calor o para
dispositivos de señal de conmutación. Viene conazuldial de temperatura.
Datos técnicos
| Modelo | Termostato ZR 011 |
| Diferencia de cambio | Tolerancia de 12.6 ° F ± 7 ° F (7 K ± 4 K) |
| Elemento sensor | bimetálico termostático |
| Tipo de Contacto | contacto de acción rápida |
| Vida de servicio | > 100,000 ciclos |
| Max. Capacidad de conmutación | NC: 10 A resistivo / 2 A inductivo a AC 250 V |
| NO: 5 A resistivo / 2 A inductivo @ AC 250 V | |
| 15 A resistivo / 2 A inductivo @ AC 120 V | |
| DC 30 W | |
| Max. corriente de entrada | AC 16 A por 10 seg. |
| Conexión | Terminal de 4 polos, par de apriete 0.5 Nm máx .: |
| cable sólido - AWG 14 máx. (2,5 mm²) | |
| cable trenzado (con virola de extremo de cable) - AWG 16 máx. (1,5 mm²) | |
| Alojamiento | plástico, UL 94V-0, gris claro |
| Montaje | Clip para carril DIN de 35 mm, EN 60715 |
| Posición de montaje | vertical |
| Temperatura de operación / almacenamiento | -49 a +176 ° F (-45 a +80 ° C) |

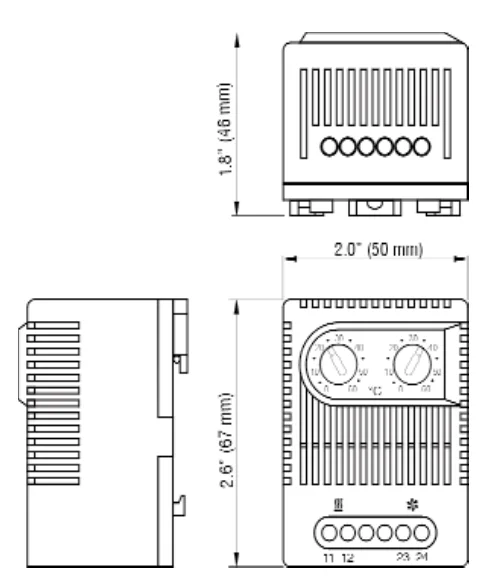

| Dimensions | 2.6 x 2.0 x 1.8 \"(67 x 50 x 46 mm) |
| Peso | aprox. 3.2 oz. (90 g) |
| Tipo de protección | IP20 |
| Aprobaciones | Archivo UL No. E164102, CSA, VDE |
| Parte No. | Rango de ajuste | Rango de ajuste | ||
| 01172.0-00 | NC - abierto en aumento | 0 a +60 ° C | NO - cerca de la subida | 0 a +60 ° C |
| 01172.0-01 | NC - abierto en aumento | +32 a +140 ° F | NO - cerca de la subida | +32 a +140 ° F |
| 01175.0-00 | NC - abierto en aumento | -10 a +50 ° C | NO - cerca de la subida | +20 a +80 ° C |
| 01175.0-01 | NC - abierto en aumento | 14 a +122 ° F | NO - cerca de la subida | +68 a +176 ° F |
| 01176.0-00 | NO - cerca de la subida | 0 a +60 ° C | NO - cerca de la subida | 0 a +60 ° C |
| 01176.0-01 | NO - cerca de la subida | +32 a +140 ° F | NO - cerca de la subida | +32 a +140 ° F |
