BK-150 BK-150VA
Winston

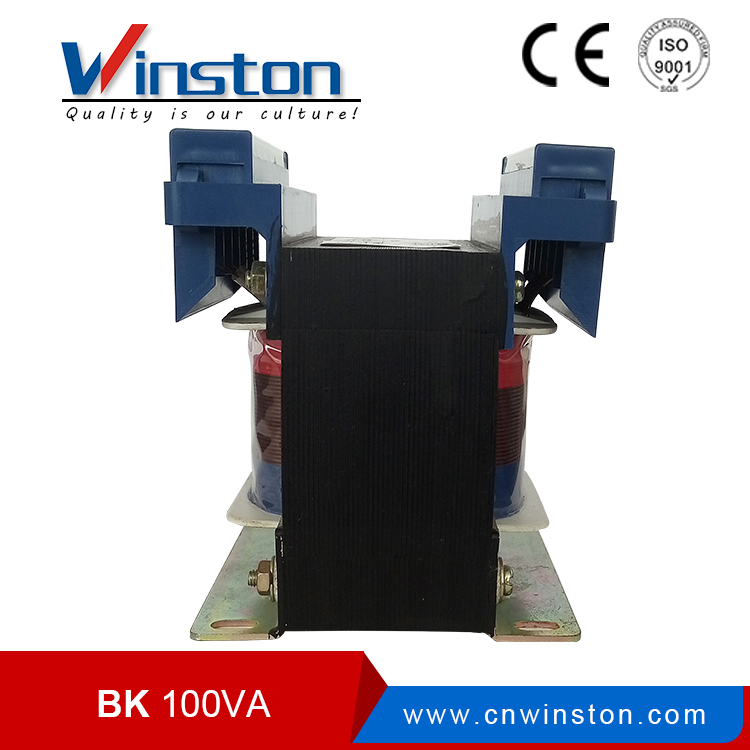

Transformador de control de CA de 150va 50 / 60Hz 220V / 380V serie Bk para máquinas herramientas
Carácter de estructura
De acuerdo con diferentes estructuras, el transformador BK pertenece al tipo de carcasa y, según el modo de instalación, pertenece al tipo vertical.
Ambiente de trabajo
1. Temperatura ambiente del aire: -5oC ~ + 40oC, la temperatura media mensual más alta no debe exceder + 30oC;
2. La altitud para instalar el lugar no debe exceder los 1000 m;
3. Cuando la temperatura del aire ambiente es de +40, la humedad relativa no debe exceder el 50%, y permite una mayor
humedad relativa bajo temperatura más baja. La humedad promedio máxima en el mes húmedo es del 90%, mientras que el
La temperatura promedio más baja de este mes es de + 25oC, y la condensación en la superficie del producto es causada por
El cambio de temperatura debe tenerse en cuenta.
Ficha de datos:
Tensión primaria 220V 380VAC
Voltaje secundario: 380V, 220V, 110V, 36V, 24V, 12V, 6V (A ELEGIR)
| Modelo | En general Talla | En general Talla | En general Talla | Distancia del agujero para instalacion | Instalación agujero | Peso | Cantidad | |
| (mm) | Bmax | Dmax | Emax | A (mm) | C (mm) | K x J (mm) | (kg) | / CTN |
| BK-25 | 76 | 80 | 77 | 65 ± 0.4 | 50 ± 1.5 | 5 * 7 | 1.97 | 16 |
| BK-50 | 87 | 94 | 87 | 70 ± 0.4 | 60 ± 1.5 | 6 * 8 | 3.3 | 16 |
| BK-100 | 108 | 95 | 101 | 85 ± 0.4 | 65 ± 1.5 | 6 * 8 | 5.5 | 12 |
| BK-150 | 108 | 100 | 101 | 85 ± 0.4 | 75 ± 1.5 | 6 * 8 | 6.4 | 8 |
| BK-200 | 115 | 107 | 101 | 85 ± 0.4 | 80 ± 1.5 | 6 * 8 | 7.3 | 8 |
| BK-250 | 115 | 110 | 125 | 90 ± 0.4 | 95 ± 1.5 | 8 * 11 | 9 | 6 |
| BK-300 | 115 | 115 | 125 | 90 ± 0.4 | 100 ± 1.5 | 8 * 11 | 9.87 | 6 |
| BK-400 | 135 | 140 | 140 | 110 ± 0.4 | 100 ± 1.5 | 8 * 11 | 13.9 | 4 |
| BK-500 | 135 | 145 | 140 | 110 ± 0.4 | 105 ± 1.5 | 8 * 11 | 15.5 | 4 |
| BK-700 | 150 | 150 | 158 | 125 ± 0.4 | 100 ± 1.5 | 8 * 11 | 17 | 2 |
| BK-800 | 155 | 150 | 160 | 125 ± 0.4 | 119 ± 1.5 | 8 * 11 | 20 | 2 |
| BK-1000 | 155 | 160 | 160 | 125 ± 0.4 | 130 ± 1.5 | 8 * 11 | 25 | 2 |
| BK-1500 | 180 | 220 | 180 | 143 ± 0,4 | 150 ± 1.5 | 8 * 11 | 17 | 1 |
| BK-2000 | 180 | 240 | 180 | 143 ± 0,4 | 175 ± 1.5 | 8 * 11 | 21 | 1 |
| BK-2500 | 210 | 230 | 240 | 185 ± 0.4 | 175 ± 1.5 | 8 * 11 | 25 | 1 |
| BK-3000 | 210 | 230 | 240 | 185 ± 0.4 | 190 ± 1.5 | 8 * 11 | 28 | 1 |
| BK-4000 | 250 | 250 | 280 | 195 ± 0.4 | 170 ± 1.5 | 8 * 11 | 40 | 1 |
| BK-5000 | 250 | 265 | 280 | 195 ± 0.4 | 195 ± 1.5 | 8 * 11 | 41 | 1 |
Dimensión:
Conexión:
Solicitud
El transformador de control de máquina herramienta serie BK es adecuado para circuitos de 50 ~ 60Hz, voltaje de hasta 500V,
Usualmente se aplica como fuente de alimentación para electrodomésticos de máquina herramienta, luces locales e indicador
lámparas
