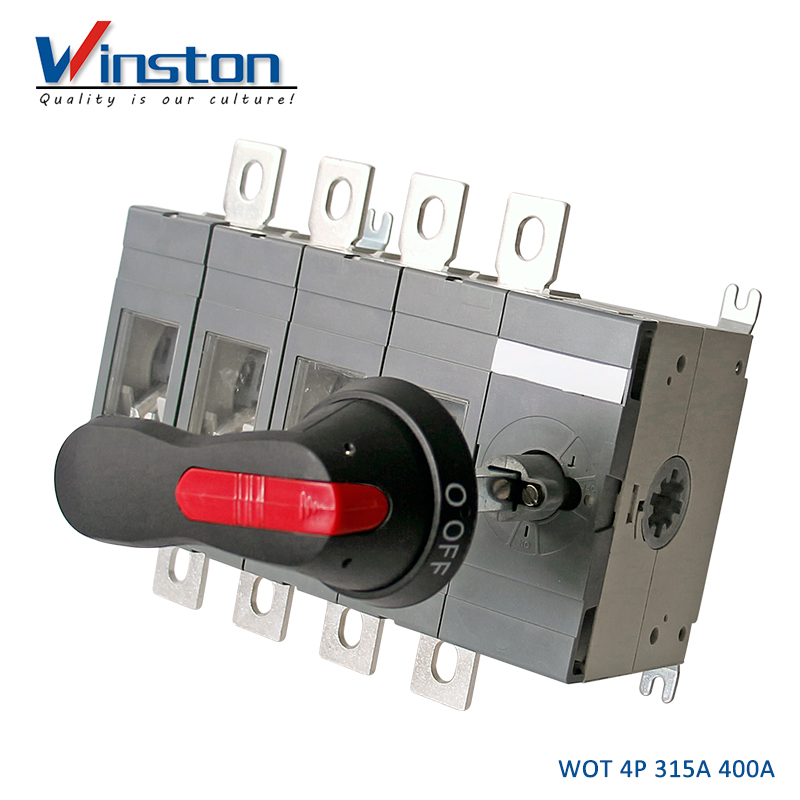

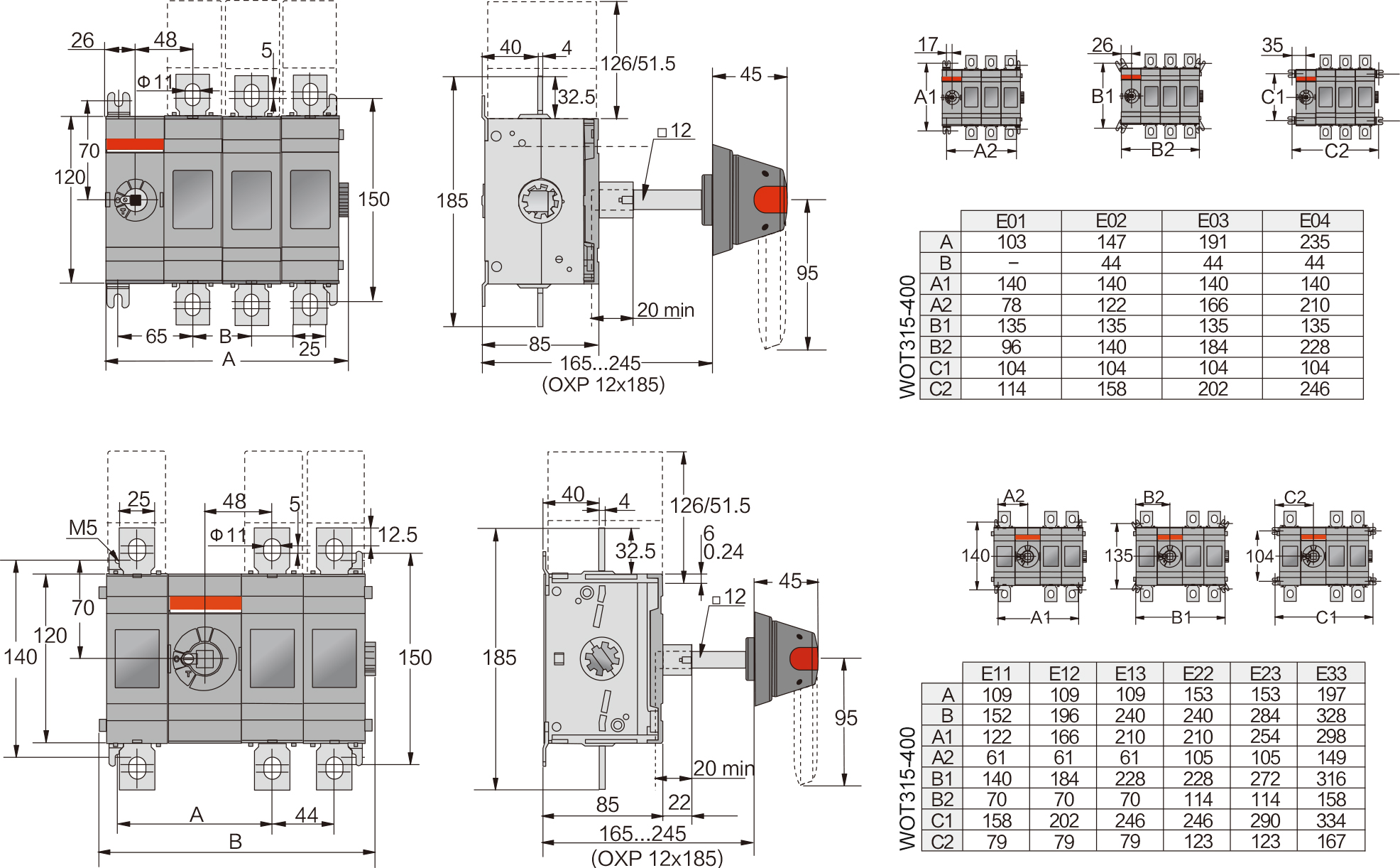

Serie WOT
Winston
| Modelo | WOT315F | WOT400F | ||
Tensión nominal de aislamiento y tensión operativa irregular AC20 / DC20. Resistencia dieléctrica. Tensión nominal soportada por impulso. | Grado de contaminación 3 50Hz 1min. | V KV KV | 1000 10 12 | 1000 10 12 |
Corriente térmica nominal y corriente operativa nominal AC20 / DC20 ... con sección transversal mínima del conductor | Aire libre. Ambiente cerrado. Cu.
| A A mm² | 315 315 185 | 400 400 240 |
| Corriente operativa clasificada, AC-21A | ≤500V 690V 1000V | A A A | 315 315 315 | 400 400 400 |
| Corriente operativa clasificada, AC-22A | ≤500V 690V 1000V | A A A | 315 315 315 | 400 400 400 |
| Corriente operativa clasificada, AC-23A | ≤500V 690V 1000V | A A A | 315 315 200 | 400 400 200 |
Corriente / polos operacionales clasificados en serie, DC-21A ... 23A | 24 ... 110V 220V 440V 660V | A A A A
| 315/1 315/2 315/3 315/4 | 400/1 400/2 360/3 360/4 |
Corriente / polos operacionales clasificados en serie, DC-21B |
800V 1000V | A A
| 315/5 315/6 | 400/5 400/6 |
Potencia operativa nominal, AC-23A |
230V 400V 415V 500V 690V | KW KW KW KW KW | 100 160 180 220 315 | 122 220 230 280 400 |
| Capacidad de corte nominal, AC-23A | ≤500V 690V | A A | 2520 2520 | 3200 3200 |
Corriente de cortocircuito condicional nominal Ip (R.M.S) y el máximo permitido permitido corriente de corte îc. La corriente de corte îc se refiere a valores listado por los fabricantes de fusibles (monofásico prueba según IEC60269) | 100KA, 500V gG / aM | KA A |
61.5 500/450 |
61.5 500/450 |
80KA, 690V gG / aM | KA A | 59 500/500 | 59 500/500 | |
| Corriente nominal soportada a corto plazo (R.M.S) lcw | ≤1000V, 0.15s ≤1000V, 0.25s ≤1000V, 1s | KA KA KA | 31 24 15 | 31 24 15 |
| Capacidad nominal de toma de cortocircuito | ≤1000V | KA | 65 | 65 |
Potencia nominal del condensador (las clasificaciones del condensador están limitados por el enlace del fusible). | 415V 500V 690V | kVAr kVAr kVAr | 145 175 250 | 180 215 325 |
| Pérdida de potencia / polo | A la corriente operativa nominal | W | 6.5 | 10 |
| Resistencia mecánica | Oper | 16000 | 16000 | |
| Peso sin accesorios | Interruptor 3P | kg | 2.2 | 2.2 |
Especificaciones del tornillo terminal Par de apriete terminal Par de funcionamiento | Rosca métrica (diámetro * longitud). Requisitos de par de bloqueo. Interruptor de aislamiento de 3 polos. | mm Nuevo Méjico Nuevo Méjico | M10 / 30 30-44 16 | M10 / 30 30-44 16 |
