LRS-350W
Winston
| MODEL | LRS-350-5 | LRS-350-12 | LRS-350-15 | LRS-350-24 | LRS-350-36 | LRS-350-48 | |
| SALIDA | Voltaje DC | 5V | 12V | 15V | 24V | 36V | 48V |
| Corriente nominal | 60A | 29A | 23,2A | 14.6A | 9.7A | 7.3A | |
| Alcance actual | 0 ~ 60A | 0 ~ 29A | 0 ~ 23.2A | 0 ~ 14.6A | 0 ~ 9.7A | 0 ~ 7.3A | |
| Potencia nominal | 300W | 348W | 348W | 350,4 W | 349,2 W | 350,4 W | |
| Ondulación y ruido | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| Voltange ADJ. Rango | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32,4 ~ 39,6 V | 43.2 ~ 52.8V | |
| Tolerancia de voltaje | ± 3.0% | ± 1.5% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | |
| Regulación de línea | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
| Regulación de carga | ± 2.0% | ± 1% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
| Configuración, tiempo de subida | 1300ms, 50ms / 230VAC 1300ms, 50ms / 115VAC a plena carga | ||||||
| Tiempo de espera | 16ms / 230VAC 12ms / 115VAC a plena carga | ||||||
| ENTRADA | Rango de voltaje | 90 ~ 132VAC / 180 ~ 264VAC por interruptor 240 ~ 370VDC (encendido 230VAC) | |||||
| Rango de frecuencia | 47 ~ 63Hz | ||||||
| Eficiencia | 83,5% | 85% | 86% | 88% | 88,5% | 89% | |
| Corriente alterna | 6.8A / 115VAC 3.4A / 230VAC | ||||||
| Corriente de entrada | CCOLD START 60A / 115VAC 60A / 230VAC | ||||||
| Corriente de fuga | <2mA / 240VAC | ||||||
| Proteccion | Sobre carga | 110 ~ 140% de potencia de salida nominal | |||||
| Tipo de protección: modo Hipo, se recupera automáticamente después de eliminar la condición de falla | |||||||
| Sobretensión | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18 ~ 21V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| Tipo de protección: modo Hipo, se recupera automáticamente después de eliminar la condición de falla | |||||||
| Función | Control de encendido / apagado del ventilador | RTH3 50 VENTILADOR ENCENDIDO, 40 VENTILADOR APAGADO | |||||
| Medio ambiente | Temp de trabajo | -20 ~ + 70ºC (Consulte \"Curva de reducción \") | |||||
| Humedad de trabajo | 20 ~ 90% HR sin condensación | ||||||
| Temperatura de almacenamiento, humedad | 40 ~ +85, 10 ~ 95% HR | ||||||
| Coeficiente de temperatura | ± 0.03% / ºC (0 ~ 50ºC) | ||||||
| Vibración | 10 ~ 500Hz, 5G 10min./1ciclo, 60min. cada uno a lo largo de los ejes X, Y, Z | ||||||
| Seguridad y EMC | Estándares de seguridad | EN60950-1 aprobado | |||||
| Tensión soportada | I / P-O / P: 3.0KVAC I / P-FG: 2KVAC O / P-FG: 1.25KVAC | ||||||
| Resistencia de aislamiento | I / P-O / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25ºC / 70% RH | ||||||
| Otros | MTBF | 327.9K horas mín. MIL-HDBK-217F (25ºC) | |||||
| Dimensión | 215 * 115 * 30 mm (L * W * H) | ||||||
| Embalaje | 0.76kg | ||||||

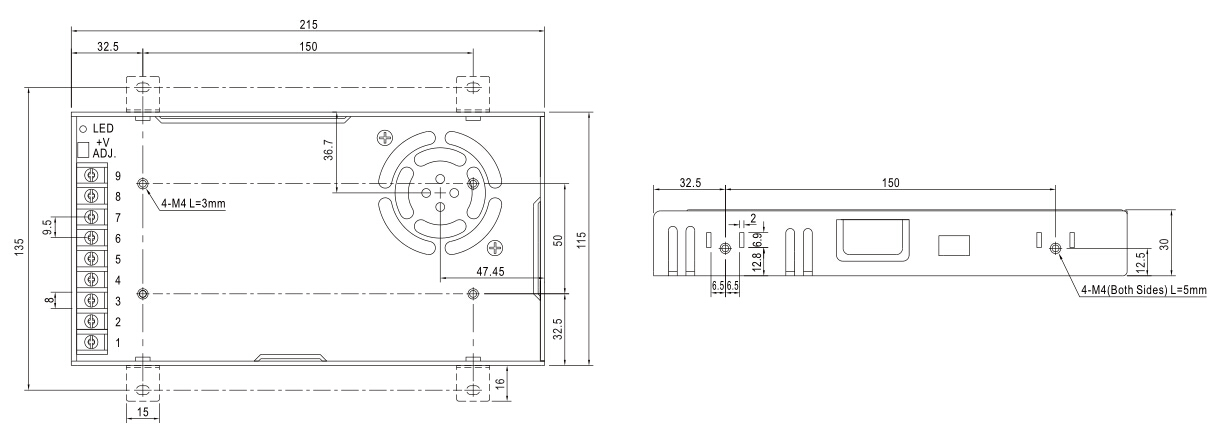

Dimensión:
