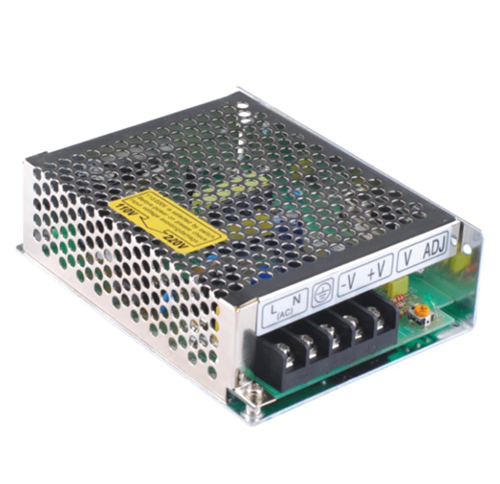

S-35 Fuente de alimentación conmutada de salida única





Modelo        Especificación	S-35-5	S-35-12	S-35-15	S-35-24
Voltaje de la salida de la C.C.	5V	12V	15V	24V
Nota del （del error del voltaje de la salida: 2）	el ±2%	el ±1%	el ±1%	el ±1%
Corriente de salida clasificada	7A	3A	2.4A	1.5A
Rabia de la corriente de salida	0-7A	0-3A	0-2.4A	0-1.5A
Onda y ruido (nota: 3）	75mVp-p	100mVp-p	100mVp-p	100mVp-p
Estabilidad de la entrada (nota: 4）	el ±0.5%	el ±0.5%	el ±0.5%	el ±0.5%
Stablity de la carga (nota: 5）	el ±1%	el ±0.5%	el ±0.5%	el ±0.5%
C.C. de potencia de salida	35W	36W	36W	36W
Eficacia	el 70%	el 76%	el 78%	el 78%
Rango ajustable para el voltaje de C.C.	+10, - el 5%	el +10%	el +10%	el +10%
Rango de voltaje de entrada de información de la CA	85-132VAC/170-264VACSelected por switch47-63Hz; 240-370VDC
Corriente de entrada de información	0.5A/115V 0.25A/230A
Corriente de la CA INnrush	Frío-arrancar current15A/115V 30A/230V
Corriente de la salida	<0.5mA/240VAC
Proctection de la sobrecarga	105%-150%Type: Foldback: restauración limitadora actual: recuperación auto
Protección de la sobretensión	............
Protección da alta temperatura	............
Coeficiente de temperatura	） del （0-50℃ de ±0.03%/℃
La subida de la disposición soporta tiempo	200ms, 100ms, 30ms
Vibración	10-500HZ, 2G 10min, /1cycle, período for60min, cada uno disminuye
Voltaje de Withstand	Entrada de información y salida internas: 1.5KVAC, entrada de información y recinto: 1.5KVAC, salida y recinto: 0.5KVAC
Resistencia del aislamiento	Entrada de información y salida internas: Entrada de información y recinto, salida y recinto: 500VDC/100MΩ
Temperatura y humedad de trabajo	El （de -10℃~+60℃ refiere a la salida que reduce la capacidad normal del） de la curva, 20%~90%RH
Salvar la temperatura y la humedad	-20℃~+85℃. 10%~95%RH
Dimensión total	129×98×38m m
Peso	0.4Kgs
Estándares de seguridad	Requisito 1012 de la UL de la reunión (no solicitar la marca)
Estándares del EMC	classB de la conducción de la FCC part15J de la reunión
Nota:        la condición de prueba 1.The para el paramenter antedicho es: 230VAC entrada de información, carga clasificada, el 25℃70% RH.Humidity.        2.Error.include el error de la configuración, la línea estabilidad y la estabilidad de la carga. (Nota: 5).        prueba 3.Wave: adoptando el cortocircuito doble del alambre “A12 " para 20MHz, y del condensador 0.1UF&47UF para interrumpir.        prueba de estabilidad del voltaje 4.Inlet: cuando está sobre carga, la tensión más baja de la entrada está hasta el voltaje más alto.        prueba de estabilidad 5.Load: la carga es a partir la 0% a 100%.
