| Cantidad: | |
|---|---|

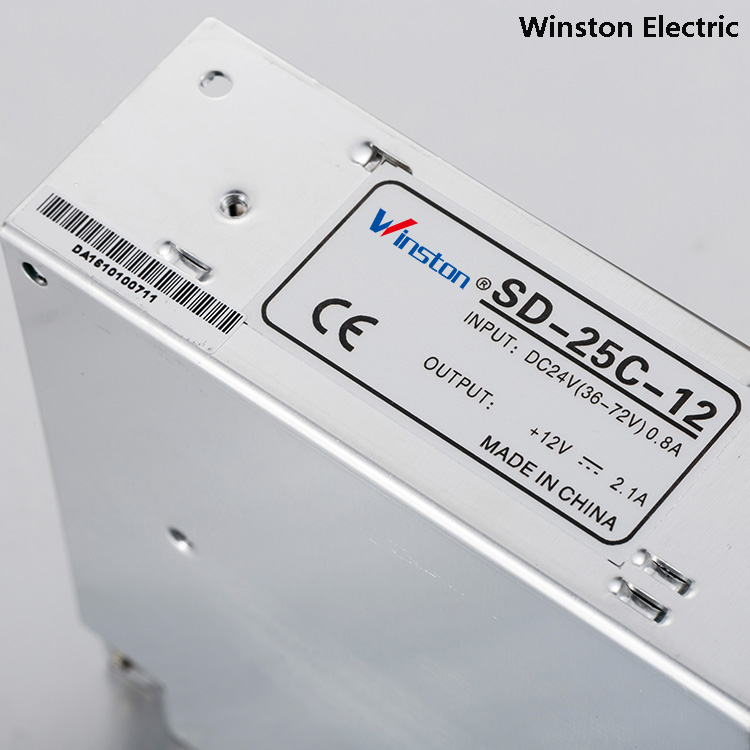

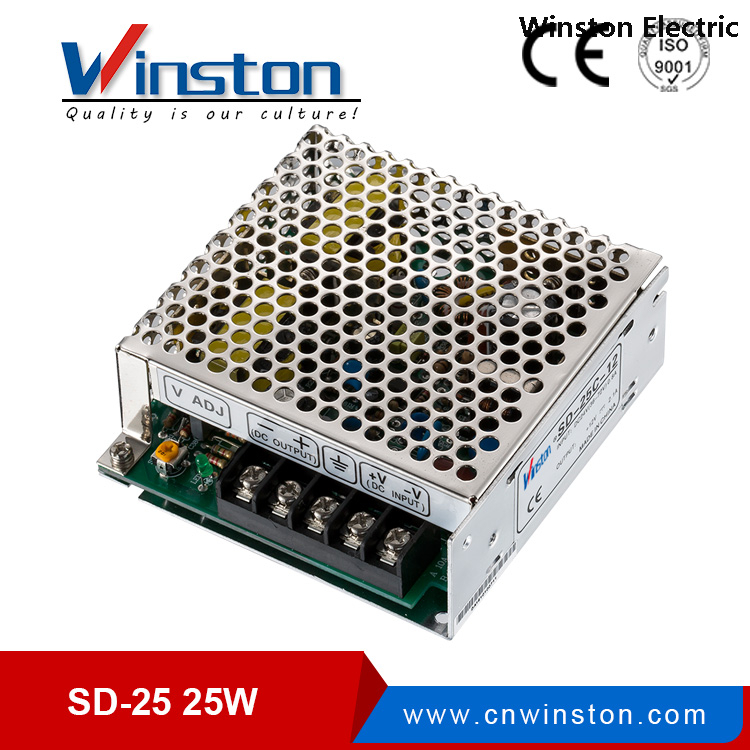

SD-25
Winston
8504401990
SD-25
CE
Hecho en China
Caja de cartón estándar de exportación
PCS
10
Dentro de 6 días después de recibir el pago
| SALIDA | |||||||||
| Modelo | SD-25A-5 | SD-25B-5 | SD-25C-5 | SD-25A-12 | SD-25B-12 | SD-25C-12 | SD-25A-24 | SD-25B-24 | SD-25C-24 |
| Voltaje DC | 5V | 12V | 24V | ||||||
| Corriente nominal | 5A | 2.1A | 1.1A | ||||||
| Alcance actual | 0 ~ 5A | 0 ~ 2.1A | 0 ~ 1.1A | ||||||
| Potencia nominal | 25W | 25.2W | 26.4W | ||||||
| Ondulación y ruido | 100mVp-p | 120mVp-p | 150mVp-p | ||||||
| Voltaje Adj. Rango | 4.75 ~ 5.5VDC | 11-16VDC | 23-30VDC | ||||||
| Tolerancia de voltaje | ± 2.0% | ± 1.0% | ± 1.0% | ||||||
| Regulación de línea | ± 0.5% | ± 0.3% | ± 0.2% | ||||||
| Regulación de carga | ± 0.5% | ± 0.3% | ± 0.2% | ||||||
| Configuración, subida, tiempo de espera | 2.5s, 50ms, ------ a plena carga | ||||||||
| ENTRADA | |||||||||
| Rango de voltaje | A: 9.2 ~ 18VDC B: 19 ~ 36VDC C: 36 ~ 72VDC | ||||||||
| Eficiencia | 71% | 72% | 74% | 72% | 75% | 78% | 75% | 78% | 81% |
| Corriente continua | A: 3.2A / 12V | B: 1.6A / 24V | C: 0.8A / 48V | ||||||
| PROTECCION | |||||||||
| Sobre carga | 105 ~ 150% de potencia de salida nominal | ||||||||
| Tipo de protección: modo Hipo, se recupera automáticamente después de eliminar la condición de falla | |||||||||
| Sobretensión | 5.75 ~ 6.75V / 10% de carga | 16.8 ~ 20V / 10% de carga | 31.5 ~ 37.5V / 10% de carga | ||||||
| Tipo de protección: modo Hipo, se recupera automáticamente después de eliminar la condición de falla | |||||||||
| MEDIO AMBIENTE | |||||||||
| Temp de trabajo | -10 ~ + 60 ℃ (Consulte \"Curva de reducción \") | ||||||||
| Humedad de trabajo | 20 ~ 90% HR sin condensación | ||||||||
| Temperatura de almacenamiento, humedad | -20 ~ + 85 ℃, 10 ~ 95% HR | ||||||||
| Temperatura. Coeficiente | ± 0.03% / ℃ (0 ~ 50 ℃) | ||||||||
| Vibración | 10 ~ 500Hz, 2G 10min./1ciclo, período de 60min. cada uno a lo largo de los ejes X, Y, Z | ||||||||
| SEGURIDAD Y EMC | |||||||||
| Estándares de seguridad | El diseño se refiere a LVD | ||||||||
| Tensión soportada | I / P-O / P: 1.5KVAC I / P-FG: 2.0KVAC O / P-FG: 0.5KVAC | ||||||||
| Resistencia de aislamiento | I / P-O / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH | ||||||||
| Emisión EMC | Conformidad con EN55022 (CISPR22) Clase B | ||||||||
| Inmunidad EMC | Cumplimiento de EN61000-4-2, 3, 4, 6, 8, EN55024, nivel de industria pesada, criterio A | ||||||||
| OTROS | |||||||||
| Dimensión | 99 * 97 * 36 mm (L * W * H) | ||||||||
| Peso | 0.38kg | ||||||||
| Embalaje | 45 piezas / 17.8 kg / 0.9CUFT | ||||||||
