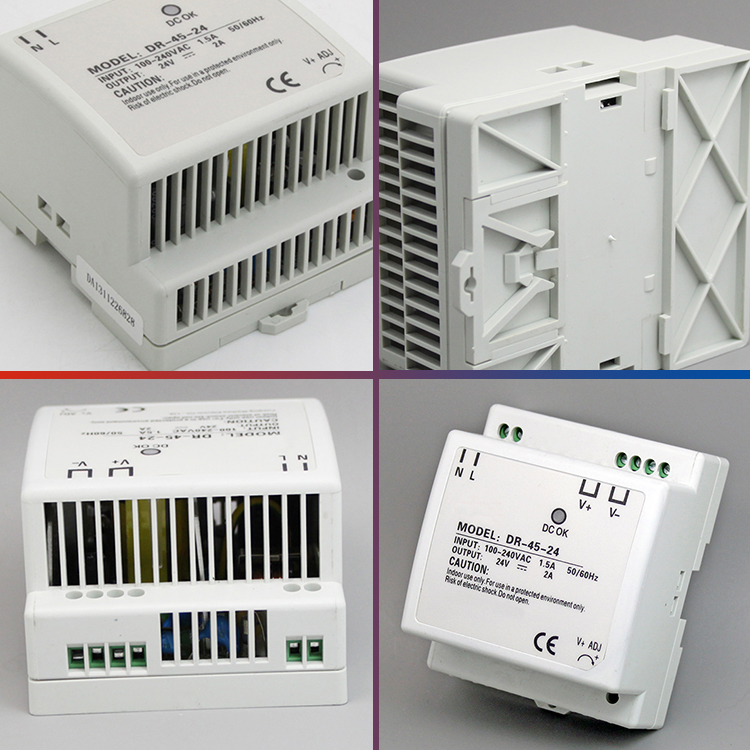

DR-45
Winston
| Modelo | DR-45-5 | DR-45-12 | DR-45-24 | |
|
salida | Voltaje DC | 5V | 12V | 24V |
| Tolerancia de voltaje | ± 2% | ± 1% | ± 1% | |
| Corriente nominal | 5A | 3.5A | 2A | |
| Alcance actual | 0 ~ 5A | 0 ~ 3.5A | 0 ~ 2A | |
| Potencia nominal | 25W | 42W | 48W | |
| Ondulación y ruido | 80mvp-p | 100mvp-p | 150mvp-p | |
| DCvoltage ADJ.range | -9% ~ + 10% | ± 10% | ± 10% | |
|
entrada | Rango de voltaje | 90 ~ 264VAC, 127 ~ 373VDC | ||
| frecuencia | 47 ~ 63HZ | |||
| Corriente alterna | 1.0A / 110VAC, 0.55A / 220VAC | |||
| eficiencia | 75% | 81% | 83% | |
| Corriente de entrada | Corriente de arranque en frío 20A / 115VAC, 40A / 230VAC | |||
| Corriente de fuga | <1mA / 240VAC | |||
|
proteccion | Sobre carga | Potencia de salida nominal: 105% ~ 150% de protección contra sobrecarga de arranque | ||
| tipo de protección: modo hipo, recuperación automática después de eliminar la condición de falla | ||||
| sobretensión | 6.8 ~ 8.2V | 15.6 ~ 17.8V | 30.6 ~ 33.2V | |
| tipo de protección: corte de voltaje de salida, abrazadera de diodo | ||||
| medio ambiente | Temperatura de trabajo, humedad | -20 ℃ ~ + 60 ℃ ， 20% ~ 90% HR | ||
| Temperatura de almacenamiento, humedad | -40 ℃ ~ + 85 ℃ ， 10% ~ 95% HR sin condensación | |||
| Soportar la vibración | 10 ~ 500HZ, 2G 10min / 1cycle, período de 60 minutos, cada eje | |||
| la seguridad | Tensión soportada | I / P-O / P: 3KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC | ||
| Resistencia aislada | I / P-O / P, I / P-FG, O / P-FG: 100M ohmios / 500VDC | |||
| Ajuste estándar | Estándar de seguridad | Ajuste UL1012 | ||
| Estándar de EMC | EN55022, CLASSA | |||

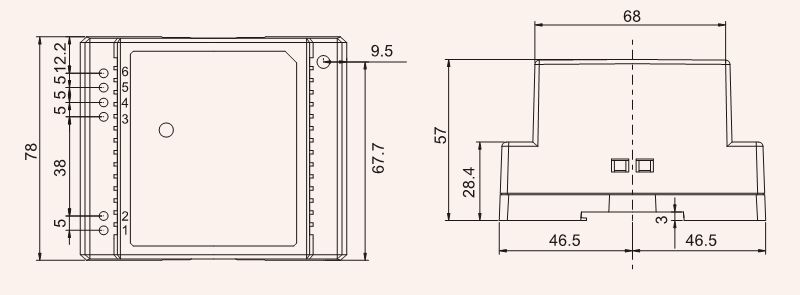

| otros | Dimensión | 78 * 93 * 56 mm (L * W * H) | ||
| Peso / embalaje | 0.3kg / 48pcs / 15.4kg / 0.03m³ / 1.07CUFT | |||
| Nota | 1. Todos los parámetros NO mencionados especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ° C de temperatura ambiente. 2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 \"terminado con un condensador paralelo de 0.1uf y 47uf. 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. | |||
