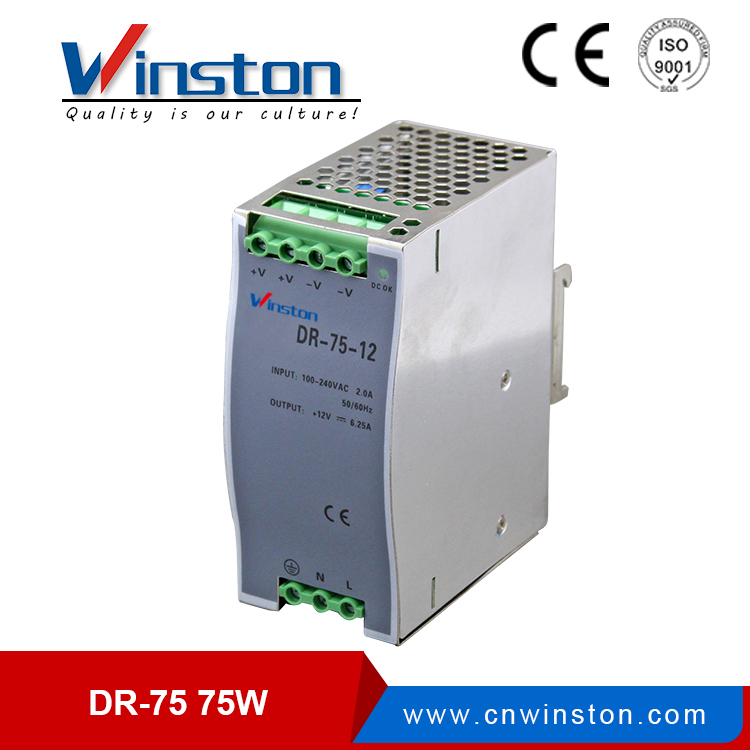

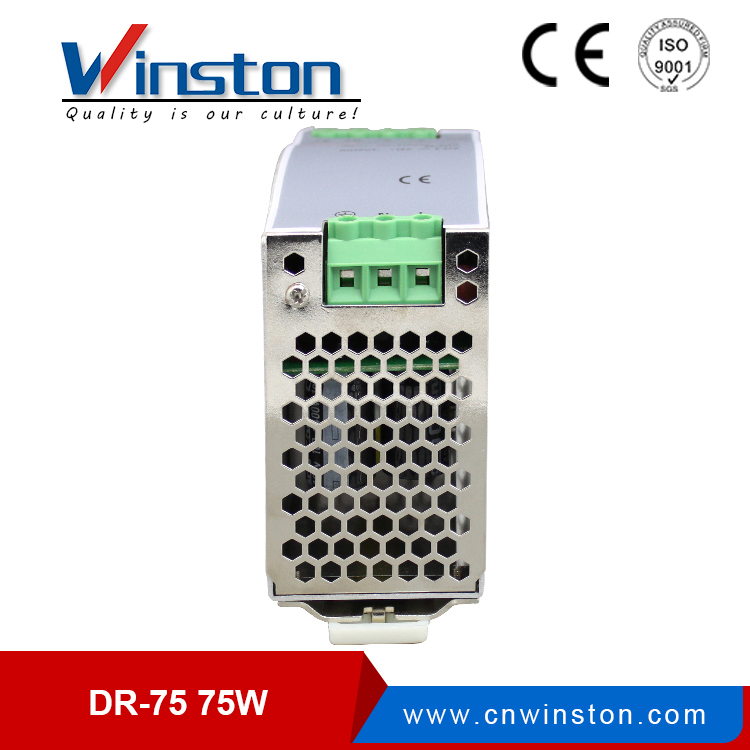

DR-75 Fuente de alimentación conmutada de carril DIN

salida

Voltaje DC

12V

24V

48V

Tolerancia de voltaje

± 2%

± 1%

± 1%

Corriente nominal

6.3A

3.2A

1.6A

Alcance actual

0 ~ 6.3A

0 ~ 3.2A

0 ~ 1.6A

Potencia nominal

76W

76.8W

76.8W

Ondulación y ruido

100mvp-p

150mvp-p

200mvp-p

DCvoltage ADJ.range

-9% ~ + 10%

± 10%

± 10%

entrada

Rango de voltaje

90 ~ 264VAC, 127 ~ 373VDC

frecuencia

47 ~ 63HZ

Corriente alterna

1.6A / 110VAC, 0.96A / 220VAC

eficiencia

79%

81%

84%

Corriente de entrada

Corriente de arranque en frío 20A / 115VAC, 40A / 230VAC

Corriente de fuga

<1mA / 240VAC

proteccion

Sobre carga

Potencia de salida nominal: 110% ~ 150% de protección contra sobrecarga de arranque

tipo de protección: límite de corriente nominal, recuperación automática después de eliminar la condición de falla

sobretensión

15.6 ~ 17.8V

30.6 ~ 33.2V

54.8 ~ 56.6V

tipo de protección: salida de corte, recuperación después de reiniciar la alimentación

medio ambiente

Temperatura de trabajo, humedad

-20 ℃ ~ + 60 ℃ ， 20% ~ 90% HR

Temperatura de almacenamiento, humedad

-40 ℃ ~ + 85 ℃ ， 10% ~ 95% HR sin condensación

Soportar la vibración

10 ~ 500HZ, 2G 10min / 1cycle, período de 60 minutos, cada eje

la seguridad

Tensión soportada

I / P-O / P: 3KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC

Resistencia aislada

I / P-O / P, I / P-FG, O / P-FG: 100M ohmios / 500VDC

Ajuste estándar

Estándar de seguridad

Ajuste UL1012

Estándar de EMC

EN55022, CLASSA

otros

Dimensión

55.5 * 125.2 * 100 mm (L * W * H)

Peso / embalaje

0.6kg / 20pcs / 13kg / 0.046m³ / 1.64CUFT

Nota

1. Todos los parámetros NO mencionados especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ° C de temperatura ambiente.

2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 \"terminado con un condensador paralelo de 0.1uf y 47uf.

3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga.
