MS-15
Winston

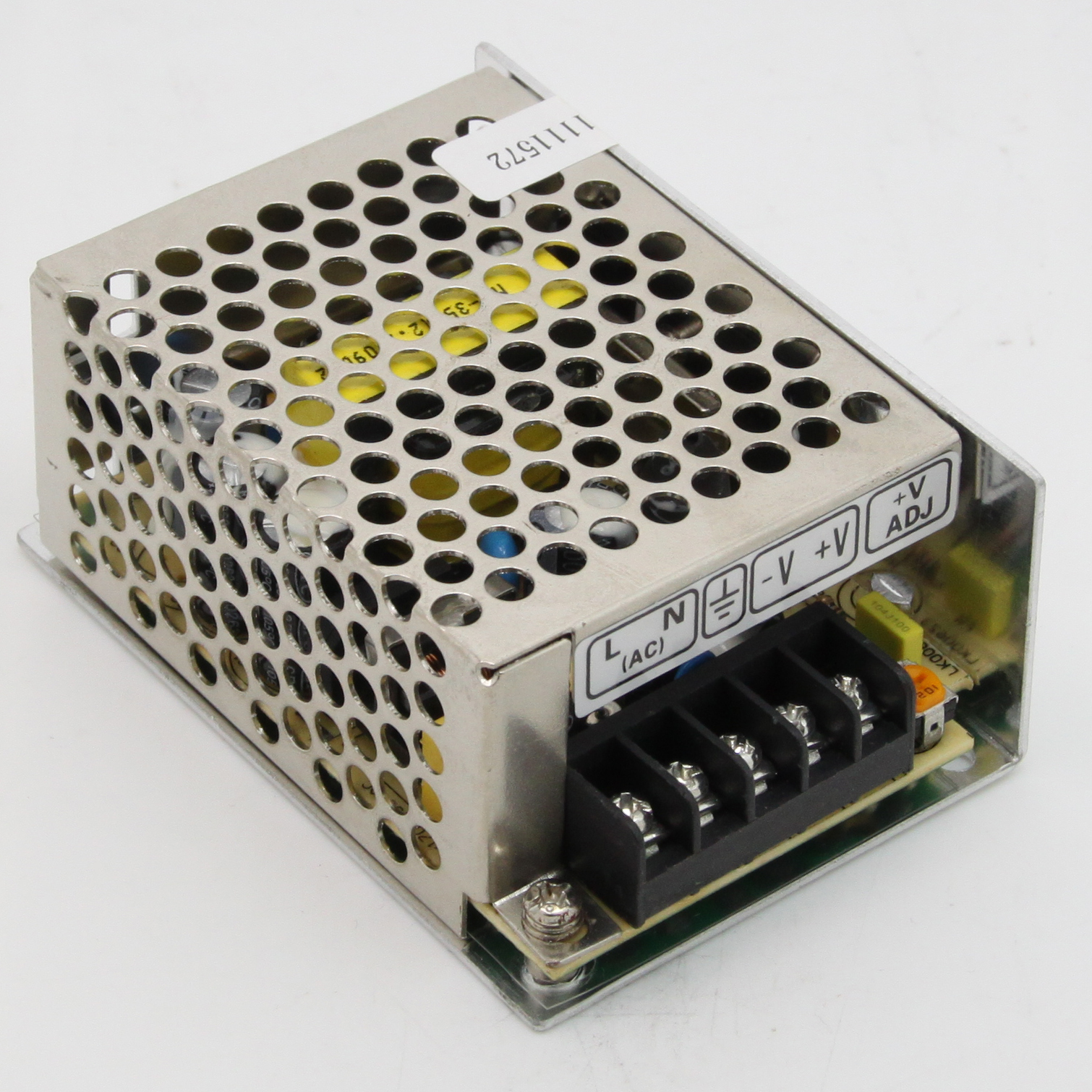

Fuente de alimentación MS-15 smps de salida única de 15 vatios
· 170 ～ 264 VCA entrada de CA
· Pequeño volumen, bajo peso, alta eficiencia
· Protecciones: cortocircuito / sobrecarga
· Enfriamiento por convección de aire libre
· Indicador LED de encendido
· Prueba de quemado de carga completa al 100%
.2 años de garantía

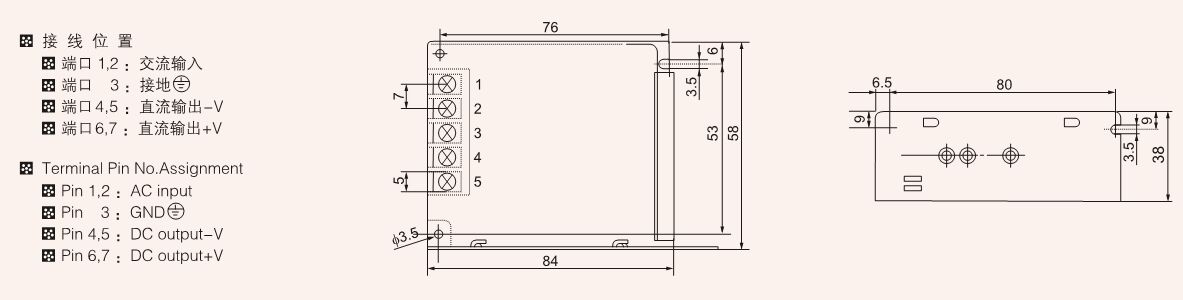

Dimensión
Fuente de alimentación MS-15 smps de salida única de 15 vatios
· 170 ～ 264 VCA entrada de CA
· Pequeño volumen, bajo peso, alta eficiencia
· Protecciones: cortocircuito / sobrecarga
· Enfriamiento por convección de aire libre
· Indicador LED de encendido
· Prueba de quemado de carga completa al 100%
.2 años de garantía
Dimensión
| Modelo | MS-15-5 | MS-15-12 | MS-15-15 | MS-15-24 | |
| salida | Voltaje DC | 5V | 12V | 15V | 24V |
| Tolerancia de voltaje | ± 2% | ± 1% | ± 1% | ± 1% | |
| Corriente nominal | 3A | 1.3A | 1A | 0.7A | |
| Alcance actual | 0 ~ 3A | 0 ~ 1.3A | 0 ~ 1A | 0 ~ 0.7A | |
| Potencia nominal | 15W | 15,6 W | 15W | 16.8W | |
| Ondulación y ruido | 80mvp-p | 120mvp-p | 120mvp-p | 150mvp-p | |
| DCvoltage ADJ.range | -9% ~ + 10% | ± 10% | ± 10% | ± 10% | |
| entrada | Rango de voltaje | 170 ~ 264VAC, 235 ~ 373VDC | |||
| frecuencia | 47 ~ 63HZ | ||||
| Corriente alterna | 0.25A / 230VAC | ||||
| eficiencia | 76% | 78% | 78% | 80% | |
| Corriente de entrada | Corriente de arranque en frío 30A / 230VAC | ||||
| Corriente de fuga | <0.5mA / 240VAC | ||||
| proteccion | sobrecargar | Potencia de salida nominal: 115% ~ 150% de protección contra sobrecarga de arranque | |||
| tipo de protección: límite de corriente del tipo de capa de parte, recuperación automática después de eliminar la condición de falla | |||||
| ----- | ----- | ||||
| ----- | |||||
| medio ambiente | Temperatura de trabajo, humedad | -10 ℃ ~ + 60 ℃ ， 20% ~ 90% HR | |||
| Temperatura de almacenamiento, humedad | -20 ℃ ~ + 85 ℃ ， 10% ~ 95% HR sin condensación | ||||
| Soportar la vibración | 10 ~ 500HZ, 2G 10min / 1cycle, período de 60 minutos, cada eje | ||||
| la seguridad | Tensión soportada | I / P-O / P: 1.5KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC | |||
| Resistencia aislada | I / P-O / P, I / P-FG, O / P-FG: 100M ohmios / 500VDC | ||||
| Ajuste estándar | Estándar de seguridad | Ajuste UL1012 | |||
| Estándar de EMC | 符合 EN55022 ， CLASSA | ||||
| otros | Dimensión | 84 * 58 * 38 mm (L * W * H) | |||
| Peso / embalaje | 0.15kg / 80pcs / 13kg / 0.024m³ / 0.87CUFT | ||||
| Nota | 1. Todos los parámetros NO mencionados especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ° C de temperatura ambiente. | ||||
| 2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 \"terminado con un condensador paralelo de 0.1uf y 47uf. | |||||
| 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. | |||||
