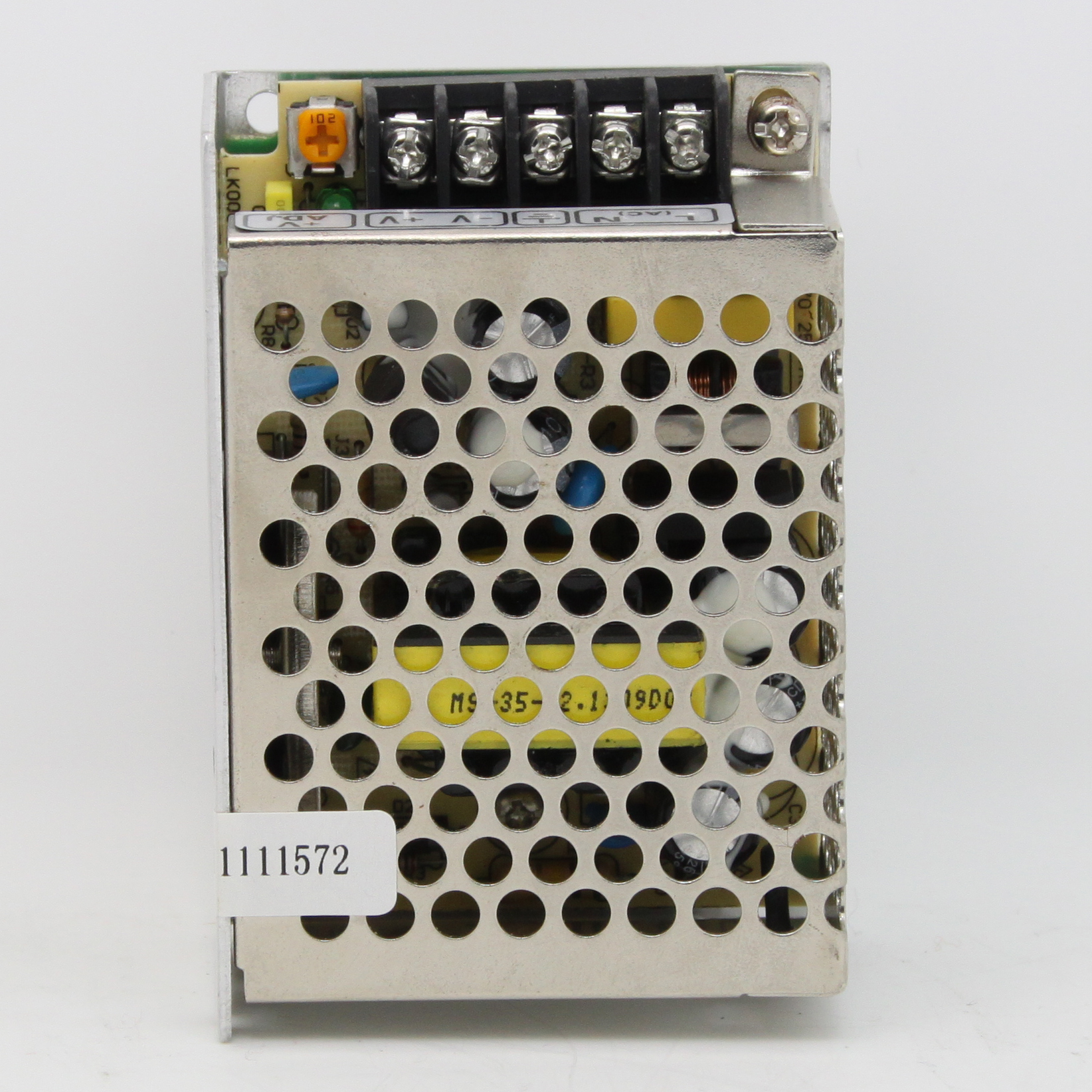

MS-25
Winston
· 170 ～ 264 VCA de entrada de CA
· Pequeño volumen, bajo peso, alta eficiencia
· Protecciones: cortocircuito / sobrecarga
· Enfriamiento por convección de aire libre
· Indicador LED de encendido
· Prueba de quemado de carga completa al 100%
.2 años de garantía
· 170 ～ 264 VCA de entrada de CA
· Pequeño volumen, bajo peso, alta eficiencia
· Protecciones: cortocircuito / sobrecarga
· Enfriamiento por convección de aire libre
· Indicador LED de encendido
· Prueba de quemado de carga completa al 100%
.2 años de garantía
| Modelo | MS-25-12 | MS-25-15 | MS-25-24 | |
| salida | Voltaje DC | 12V | 15V | 24V |
| Tolerancia de voltaje | ± 1% | ± 1% | ± 1% | |
| Corriente nominal | 2.1A | 1.7A | 1.1A | |
| Alcance actual | 0 ~ 1.3A | 0 ~ 1.7A | 0 ~ 1.1A | |
| Potencia nominal | 25.2W | 25.5W | 26.4W | |
| Ondulación y ruido | 100mvp-p | 120mvp-p | 150mvp-p | |
| DCvoltage ADJ.range | ± 10% | ± 10% | ± 10% | |
| entrada | Rango de voltaje | 170 ~ 264VAC, 235 ~ 373VDC | ||
| frecuencia | 47 ~ 63HZ | |||
| Corriente alterna | 0.35A / 230VAC | |||
| eficiencia | 78% | 78% | 80% | |
| Corriente de entrada | Corriente de arranque en frío 30A / 230VAC | |||
| Corriente de fuga | <0.5mA / 240VAC | |||
| proteccion | sobrecargar | Potencia de salida nominal: 110% ~ 135% de protección contra sobrecarga de arranque | ||
| tipo de protección: límite de corriente del tipo de capa de parte, recuperación automática después de eliminar la condición de falla | ||||
| medio ambiente | Temperatura de trabajo, humedad | -10 ℃ ~ + 60 ℃ ， 20% ~ 90% HR | ||
| Temperatura de almacenamiento, humedad | -20 ℃ ~ + 85 ℃ ， 10% ~ 95% HR sin condensación | |||
| Soportar la vibración | 10 ~ 500HZ, 2G 10min / 1cycle, período de 60 minutos, cada eje | |||
| la seguridad | Tensión soportada | I / P-O / P: 1.5KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC | ||
| Resistencia aislada | I / P-O / P, I / P-FG, O / P-FG: 100M ohmios / 500VDC | |||
| Ajuste estándar | Estándar de seguridad | Ajuste UL1012 | ||
| Estándar de EMC | EN55022, CLASSA | |||

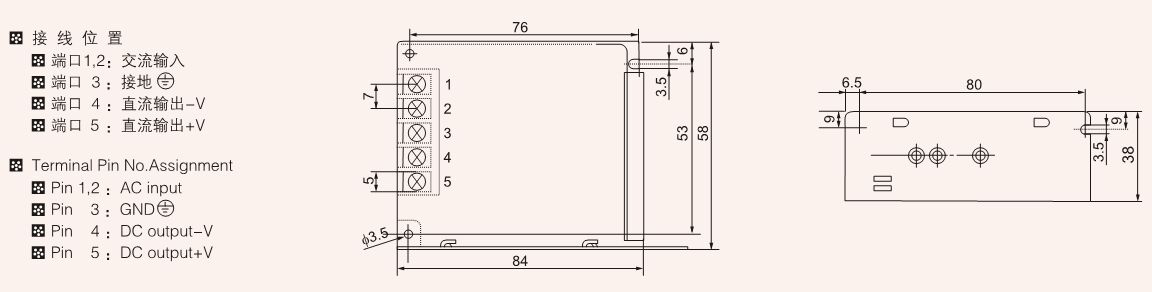

| otros | Dimensión | 84 * 58 * 38 mm (L * W * H) | ||
| Peso / embalaje | 0.15kg / 80pcs / 13kg / 0.024m³ / 0.87CUFT | |||
| Nota | 1. Todos los parámetros NO mencionados especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ° C de temperatura ambiente. | |||
| 2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 \"terminado con un condensador paralelo de 0.1uf y 47uf. | ||||
| 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. | ||||
