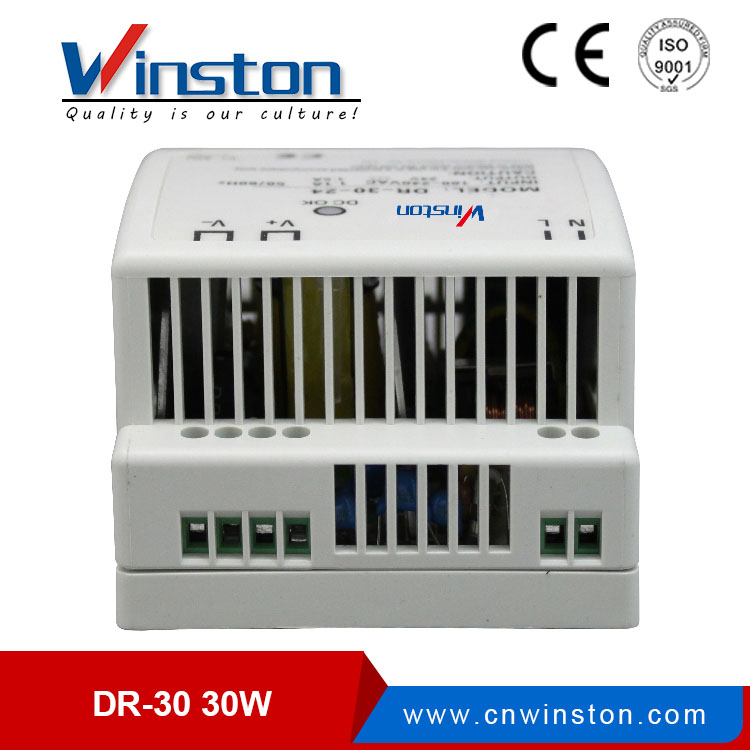

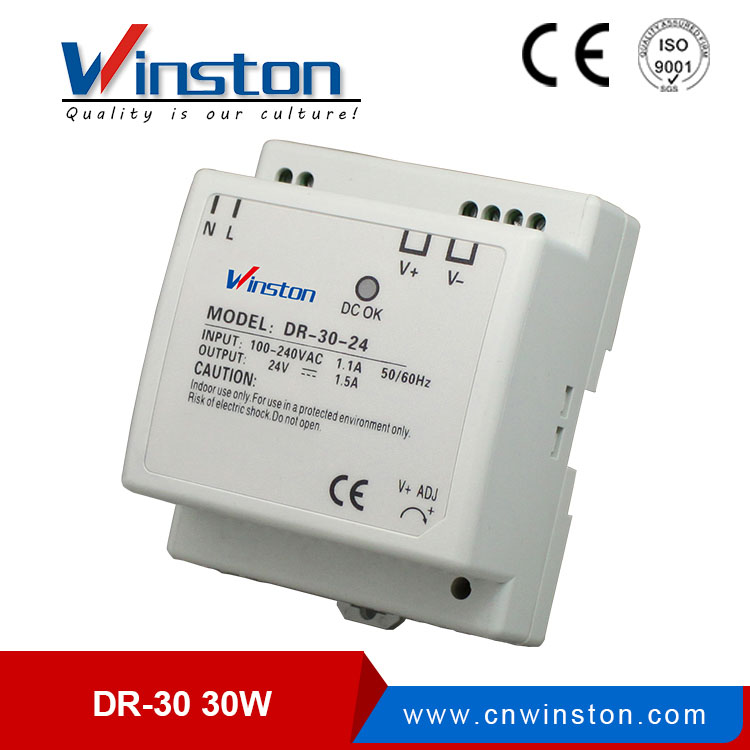

DR-30
Winston
· Entrada de CA universal / rango completo
· Pequeño volumen, bajo peso, alta eficiencia
· Protecciones: cortocircuito / sobrecarga / sobretensión
· Enfriamiento por convección de aire libre
· Se puede instalar en riel DIN: TS-35 / 7.5o TS-35/15
· Indicador LED de encendido
· Prueba de quemado de carga completa al 100%
· 3 años de garantía
MODEL | DR-30-5 | DR-30-12 | DR-30-15 | DR-30-24 | |
SALIDA | Voltaje DC | 5V | 12V | 15V | 24V |
ALCANCE ACTUAL | 0 ~ 3A | 0 ~ 2A | 0 ~ 2A | 0 ~ 1.5A | |
Ondulación y ruido (máx.) | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | |
AJUSTE DE VOLTAJE. RANGO | 4.75 ~ 5.5V | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 21,6 ~ 26,4 V | |
TOLERANCIA DE VOLTAJE | ± 2.0% | ± 1.0% | ± 1.0% | ± 1.0% | |
REGULACIÓN DE LÍNEA | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | |
REGULACIÓN DE CARGA | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | |
CONFIGURACIÓN, TIEMPO DE SUBIDA | 100ms, 30ms / 230VAC 100ms, 30ms / 115VAC a plena carga | ||||
TIEMPO DE ESPERA (Típ.) | 100ms / 230VAC 30ms / 115VAC a plena carga | ||||
ENTRADA | RANGO DE VOLTAJE | 85 ~ 264VAC 120 ~ 370VDC | |||
RANGO DE FRECUENCIA | 47 ~ 63Hz | ||||
EFICIENCIA (Típ.) | 74% | 81% | 82% | 83% | |
Corriente alterna | 0.88A / 115VAC 0.48A / 230VAC | ||||
CORRIENTE DE INTRUSIÓN (máx.) | ARRANQUE EN FRÍO 15A / 115VAC 30A / 230VAC | ||||
PROTECCION | SOBRECARGAR | 105 ~ 160% de potencia de salida nominal | |||
Tipo de protección: limitación de corriente constante, se recupera automáticamente después de eliminar la condición de falla | |||||
SOBRE VOLTAJE | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27,6 ~ 32,4 V | |
Tipo de protección: apague el voltaje o / p, vuelva a encender para recuperar | |||||
MEDIO AMBIENTE | TEMPERATURA DE TRABAJO. | -20 ~ + 60ºC (consulte la curva de reducción de carga de salida) | |||
HUMEDAD DE TRABAJO | 20 ~ 90% HR sin condensación | ||||
TEMPERATURA DE ALMACENAMIENTO, HUMEDAD | -20 ~ + 85ºC, 10 ~ 95% HR | ||||
TEMPERATURA. COEFICIENTE | ± 0.03% / ºC (0 ~ 50ºC) | ||||
VIBRACIÓN | 10 ~ 500Hz, 2G 10min./1ciclo, 60min. cada uno a lo largo de los ejes X, Y, Z | ||||
SEGURIDAD Y EMC | ESTÁNDARES DE SEGURIDAD | El diseño se refiere a UL60950-1, TUV EN60950-1, EN50178 | |||
TENSIÓN SOPORTADA | I / P-O / P: 3KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC | ||||
RESISTENCIA DE AISLAMIENTO | I / P-O / P, I / P-FG, O / P-FG: 100M Ohms / 500VDC | ||||
OTROS | MTBF | 441.5K h min. MIL-HDBK-217F (25ºC) | |||
DIMENSIÓN | 78 * 93 * 56 mm (L * W * H) | ||||
EMBALAJE | 0,27 kg; 48 piezas / 14 kg / 1.02 CUFT | ||||
