| Cantidad: | |
|---|---|

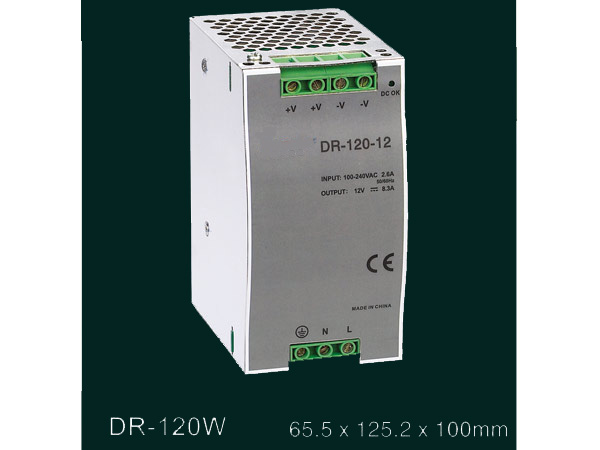

DR-120
Winston
Hecho en China
Rectángulo estándar del cartón de la exportación
PCS
10
3-7days
1
T/T
| Modelo | DR-120-12 | DR-120-24 | DR-120-48 | |
|
salida | Voltaje de C.C. | 12V | 24V | 48V |
| Tolerancia del voltaje | el ±2% | el ±1% | el ±1% | |
| Corriente clasificada | 8.3A | 5A | 2.5A | |
| Rango actual | 0~8.3A | 0~5A | 0~2.5A | |
| Potencia clasificada | 99.6W | 120W | 120W | |
| Ripple&noise | 100mvp-p | 120mvp-p | 150mvp-p | |
| DCvoltage ADJ.range | -9%~+10% | el ±10% | el ±10% | |
|
entrada de información | Rango del voltaje | 90~264VAC, 127~373VDC | ||
| frecuencia | 47~63HZ | |||
| Corriente de la CA | 2.6A/110VAC, 1.6A/220VAC | |||
| eficacia | el 82% | el 84% | el 85% | |
| Corriente de la avalancha | Arranque en frio 25A/110VAC actual, 45A/220VAC | |||
| Corriente de la salida | < 1mA/240VAC | |||
|
protección | Sobre carga | Comienzo de la salida clasificada el power105%~135% sobre la protección de la carga | ||
| tipo de la protección: se quita el límite actual clasificado, auto-recovery después de la condición de incidente | ||||
| sobre voltaje | 15.6~17.8V | 30.6~33.2V | 54.8~56.6V | |
| tipo de la protección: salida del atajo, recuperación después de la potencia del relanzar | ||||
| ambiente | Temp de trabajo, humedad | -20℃~+60℃, 20%~90%RH | ||
| Storagetemp, humedad | -40℃~+85℃, 10%~95%RH non-condensing | |||
| Vibración del Withstand | 10~500HZ, 2G 10min/1cycle, período por 60 minutos, cada uno disminuye | |||
| seguridad | Voltaje de Withstand | I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC | ||
| Resistencia aislada | I/P-O/P, I/P-FG, O/P-FG: el 100M ohms/500VDC | |||
| Fitstandard | Estándar de seguridad | UL1012 apto | ||
| Estándar del EMC | EN55022, CLASSA | |||
| otros | Dimensión | 65.5*125.2*100m m (L*W*H) | ||
| Peso/embalaje | 0.8kg/20pcs/17kg/0.046m⊃3; /1.64CUFT | |||
| nota | 1. Todos los parámetros mencionados no especialmente se miden en la entrada de información 230VAC, la carga clasificada y 25℃ de la temperatura ambiente. 2. La ondulación y el ruido son medidos en 20MHz de la anchura de banda usando el " par-alambre twisted 12 terminada con un condensador paralelo 0.1uf y 47uf. 3. Tolerancia: incluye tolerancia de la disposición, la línea regulación y la regulación de la carga. | |||
