Cantidad: | |
---|---|
CM12
Winston/OEM
9033000090
Explicación del modelo del interruptor de proximidad:
1.categoría de interruptor: LM: tipo de inductanciaCM: tipo de capacitancia SM: tipo HallAM: tipo seguro a prueba de explosión XM: Mini tipo linealHM: tipo de láminaRU: tipo ultrasónico | 5.Forma de salida: N: salida de tres hilos dc NPNP: salida de tres hilos dc PNP L: salida de CC de dos hilos: Salida de CA de dos hilos J: salida de contacto de reléNP: NPN + PNP doble salida |
2.Código de apariencia externa: C: tipo de cilindro; F: tipo de columna angular y tipo de instalación plana) | 6. Estado de salida: A: normalmente abierto (NO) B: normalmente cerrado (NC) C: normalmente abierto (NO) + normalmente cerrado (NC) MU: Tensión mímica MI: Corriente mímica MUI: voltaje y corriente de doble salida |
3.tensión de trabajo: 30: 6 ~ 36VDC 310: 5 ~ 24VDC 320: 12 ~ 60VDC 330: 10 ~ 30VDC 340: 10 ~ 55VDC 350: 10 ~ 60VDC 360: 5 ~ 36VDC 20: 90 ~ 250VAC 210: 24 ~ 250VAC 220: 380VAC 40: 12 ~ 240VDC / 24 ~ 240VAC 50: voltaje especial | 7.Funciones de Subsidiart: T: con conector de aviación Y: a prueba de agua, a prueba de aceite I: requisito especial H: resistencia a altas temperaturas R: tipo de anillo |
4.Distancia de detección: 01: 1 mm 05: 5 mm10: 10mm ...... | 8 larga distancia L: larga distancia |

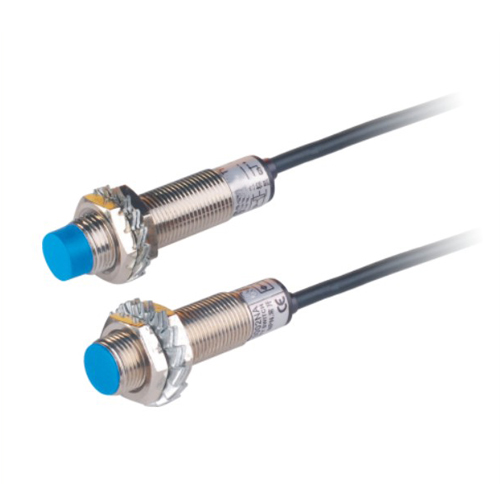

Interruptor de proximidad de capacitancia
1.La superficie de inducción del sensor de capacitancia se compone de dos electrodos mentales coaxiales, que provienen de un condensador y se conectan al circuito de oscilación RC, al igual que un electrodo de condensador abierto.
2.Cuando se conecta a la fuente de alimentación, el oscilador RC no funciona. Cuando un objeto está cerrado al electrodo del condensador, la capacidad del condensador aumentará y el oscilador vibrará. Mediante el tratamiento del circuito detrás del escenario, ambas señales de parada de oscilación y oscilación se convertirán en signos de conmutación para verificar
La existencia del objeto. esta distancia se puede obtener, pero para un objeto no metálico, la distancia de acción está determinada por la constante dieléctrica del material, cuanto más constante dieléctrica, más distancia de acción se obtendrá.
Principio de funcionamiento del interruptor de proximidad de capacitancia
Categoría estructural | Objeto Superficie inductiva Oscilador RC Etapa de conmutación Etapa ouptu ampliada |

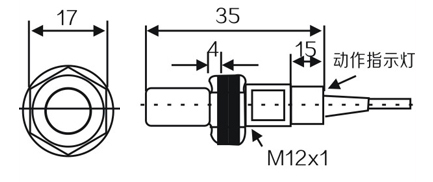

Ilustración de apariencia externa |
Ilustración de apariencia externa
Solicitud
Medición de nivel de líquido: recipiente de plástico o vidrio | Medida de nivel de material | Comprobación de tablero roto |
Cuenta las botellas | Detectar la estanqueidad de la cinta transportadora. | Contrarrestar y detectar el nivel de material. |
Explicación del modelo del interruptor de proximidad:
1.categoría de interruptor: LM: tipo de inductanciaCM: tipo de capacitancia SM: tipo HallAM: tipo seguro a prueba de explosión XM: Mini tipo linealHM: tipo de láminaRU: tipo ultrasónico | 5.Forma de salida: N: salida de tres hilos dc NPNP: salida de tres hilos dc PNP L: salida de CC de dos hilos: Salida de CA de dos hilos J: salida de contacto de reléNP: NPN + PNP doble salida |
2.Código de apariencia externa: C: tipo de cilindro; F: tipo de columna angular y tipo de instalación plana) | 6. Estado de salida: A: normalmente abierto (NO) B: normalmente cerrado (NC) C: normalmente abierto (NO) + normalmente cerrado (NC) MU: Tensión mímica MI: Corriente mímica MUI: voltaje y corriente de doble salida |
3.tensión de trabajo: 30: 6 ~ 36VDC 310: 5 ~ 24VDC 320: 12 ~ 60VDC 330: 10 ~ 30VDC 340: 10 ~ 55VDC 350: 10 ~ 60VDC 360: 5 ~ 36VDC 20: 90 ~ 250VAC 210: 24 ~ 250VAC 220: 380VAC 40: 12 ~ 240VDC / 24 ~ 240VAC 50: voltaje especial | 7.Funciones de Subsidiart: T: con conector de aviación Y: a prueba de agua, a prueba de aceite I: requisito especial H: resistencia a altas temperaturas R: tipo de anillo |
4.Distancia de detección: 01: 1 mm 05: 5 mm10: 10mm ...... | 8 larga distancia L: larga distancia |
Interruptor de proximidad de capacitancia
1.La superficie de inducción del sensor de capacitancia se compone de dos electrodos mentales coaxiales, que provienen de un condensador y se conectan al circuito de oscilación RC, al igual que un electrodo de condensador abierto.
2.Cuando se conecta a la fuente de alimentación, el oscilador RC no funciona. Cuando un objeto está cerrado al electrodo del condensador, la capacidad del condensador aumentará y el oscilador vibrará. Mediante el tratamiento del circuito detrás del escenario, ambas señales de parada de oscilación y oscilación se convertirán en signos de conmutación para verificar
La existencia del objeto. esta distancia se puede obtener, pero para un objeto no metálico, la distancia de acción está determinada por la constante dieléctrica del material, cuanto más constante dieléctrica, más distancia de acción se obtendrá.
Principio de funcionamiento del interruptor de proximidad de capacitancia
Categoría estructural | Objeto Superficie inductiva Oscilador RC Etapa de conmutación Etapa ouptu ampliada |
Ilustración de apariencia externa |
Ilustración de apariencia externa
Solicitud
Medición de nivel de líquido: recipiente de plástico o vidrio | Medida de nivel de material | Comprobación de tablero roto |
Cuenta las botellas | Detectar la estanqueidad de la cinta transportadora. | Contrarrestar y detectar el nivel de material. |
| ||||
---|---|---|---|---|
DISTANCIA DE DETECCIÓN 0-2mm | ||||
Floridaush | corriente continua6-36VDC
AC90 ~ 250VAC | NPN | NO | CM12-3002NA |
CAROLINA DEL NORTE | CM12-3002NB | |||
NO + NC | CM12-3002NC | |||
PNP | NO | CM12-3002PA | ||
CAROLINA DEL NORTE | CM12-3002PB | |||
NO + NC | CM12-3002PC | |||
SCR Control-lable | NO | CM12-2002A | ||
CAROLINA DEL NORTE | CM12-2002B | |||
DISTANCIA DE DETECCIÓN 0-4mm | ||||
NO Flush | corriente continua6-36VDC
AC90 ~ 250VAC | NPN | NO | CM12-3004NA |
CAROLINA DEL NORTE | CM12-3004NB | |||
NO + NC | CM12-3004NC | |||
PNP | NO | CM12-3004PA | ||
CAROLINA DEL NORTE | CM12-3004PB | |||
NO + NC | CM12-3004PC | |||
SCR controlable | NO | CM12-2004A | ||
CAROLINA DEL NORTE | CM12-2004B | |||
Objeto detectable | conductor y cuerpo dieléctrico | |||
Consumo de corriente | DC <15mA 、 AC <10mA | |||
Salida de control | DC: 200mA, AC: 300mA | |||
Salida voltagc drop DC / AC | DC <3V 、 AC <7V | |||
Frecuencia de respuesta CC / CA | DC: 50Hz, AC: 10Hz | |||
Material de la cáscara | Metal | |||
Temperatura ambiente de trabajo | -25 ℃ ~ 70 ℃ | |||
Resistencia de aislamiento | 50MΩ | |||
Estructura de protección | IEC estándar lp54 |
| ||||
---|---|---|---|---|
DISTANCIA DE DETECCIÓN 0-2mm | ||||
Floridaush | corriente continua6-36VDC
AC90 ~ 250VAC | NPN | NO | CM12-3002NA |
CAROLINA DEL NORTE | CM12-3002NB | |||
NO + NC | CM12-3002NC | |||
PNP | NO | CM12-3002PA | ||
CAROLINA DEL NORTE | CM12-3002PB | |||
NO + NC | CM12-3002PC | |||
SCR Control-lable | NO | CM12-2002A | ||
CAROLINA DEL NORTE | CM12-2002B | |||
DISTANCIA DE DETECCIÓN 0-4mm | ||||
NO Flush | corriente continua6-36VDC
AC90 ~ 250VAC | NPN | NO | CM12-3004NA |
CAROLINA DEL NORTE | CM12-3004NB | |||
NO + NC | CM12-3004NC | |||
PNP | NO | CM12-3004PA | ||
CAROLINA DEL NORTE | CM12-3004PB | |||
NO + NC | CM12-3004PC | |||
SCR controlable | NO | CM12-2004A | ||
CAROLINA DEL NORTE | CM12-2004B | |||
Objeto detectable | conductor y cuerpo dieléctrico | |||
Consumo de corriente | DC <15mA 、 AC <10mA | |||
Salida de control | DC: 200mA, AC: 300mA | |||
Salida voltagc drop DC / AC | DC <3V 、 AC <7V | |||
Frecuencia de respuesta CC / CA | DC: 50Hz, AC: 10Hz | |||
Material de la cáscara | Metal | |||
Temperatura ambiente de trabajo | -25 ℃ ~ 70 ℃ | |||
Resistencia de aislamiento | 50MΩ | |||
Estructura de protección | IEC estándar lp54 |
