| Cantidad: | |
|---|---|
WD-E63
Winston

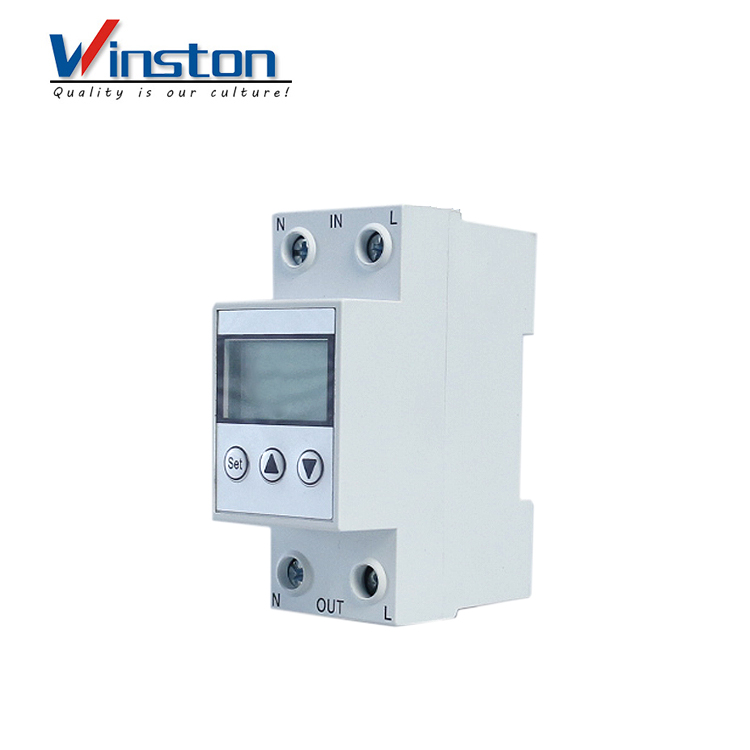

Protector de corriente inteligente multifunción Estabilizadores de dispositivo de protección de voltaje
YO.Propósito
El protector inteligente de corriente multifunción es un protector inteligente integral que integra varias funciones, incluidas la medición de energía eléctrica, protección contra sobrecorriente, protección contra sobretensión / subtensión, protección de resistencia (carga maligna) y protección contra fugas. En caso de que se produzca una falla de sobrecorriente, sobretensión / subtensión o fuga en el circuito, el protector puede cortar instantáneamente la alimentación y proteger el equipo eléctrico contra quemaduras. Cuando todas las líneas vuelven al estado normal, el protector puede restaurar automáticamente la energía. Los parámetros de este protector, como el valor de sobrecorriente, el valor de sobretensión / subtensión, el valor de corriente de fuga, el valor de corriente de resistencia (carga maligna), el tiempo de activación y el tiempo de recuperación, etc., se pueden configurar según sea necesario. Todavía posee la función de memoria de falla y consulta, así como el restablecimiento de datos de fábrica. El valor del voltaje en tiempo real y el valor actual y el valor de la energía eléctrica se muestran cíclicamente. Cada vez que presiona el botón \"∨\", el voltaje, la corriente y la energía eléctrica se mostrarán por separado mientras presiona el botón \"∧\", se pueden mostrar todas las alternativas. Es tan flexible que se puede usar como voltímetro, amperímetro o coulombmeter. Los usuarios pueden elegir el tipo de protector apropiado según la situación real.
II Principales parámetros técnicos
Modelo del Producto | WD-E63 |
Tensión nominal | 230V50Hz |
Corriente nominal | 1A ~ 63A (ajustable), 63A (predeterminado) |
Rango de valores de protección contra subtensión | OFF-210V-150V (ajustable), 160V (predeterminado) |
Rango de valores de protección contra sobretensión | 221V-300V-OFF (ajustable), 280V (predeterminado) |
Tiempo de retraso de recuperación | 2~ 512s (60s por defecto) |
Tiempo de retraso para el encendido | 2~ 255s (2s por defecto) |
corriente protectora de carga maligna | 0.5-5A(Por defecto 5A) |
Alcance de la medición de energía eléctrica. | 99999KW.h |
Valor de protección contra fugas | 2-30mA(Predeterminado 20mA) |
tiempo de actuación de fuga | 0.1s |
El consumo de energía | ≤2W |
Vida útil eléctrica y mecánica. | ≥40 mil veces |
III.Dimensiones del producto
IV. Introducción del producto
V. diagrama de conexión del producto
VI.Método de configuración de parámetros
Cuando el protector está en condiciones normales, mantenga presionado \"setting \" durante 3 segundos para ingresar al estado de configuración, la palabra \"setting \" parpadeará y, en este momento, la pantalla LCD mostrará \"280V \" y \"encima -voltaje \", presione \"∧\"o \"∨\"para establecer el valor de sobretensión. El rango de configuración es 221V-300V-OFF, presione \" setting \"nuevamente para establecer el valor de recuperación de sobretensión. Presione \"∧\"o \"∨\"para establecer el valor de recuperación de sobretensión, y presione nuevamente \" setting \"para configurar el tiempo de actuación para la protección contra sobretensión. El rango de configuración es entre 0.1-0.5 segundos y debe ser menor o igual a 0.1 segundos por recomendación.
Presione \"configuración \" nuevamente y la pantalla LCD mostrará \"160V \" y \"bajo voltaje \", presione \"∧\"o \"∨\"para establecer el valor de bajo voltaje. El rango de ajuste es OFF-219V-150V, presione \" setting \"nuevamente para establecer el valor de recuperación de bajo voltaje. Presione \"∧\"o \"∨\"para establecer el valor de recuperación de bajo voltaje, y presione nuevamente \" setting \"para configurar el tiempo de actuación para la protección de bajo voltaje. El rango de configuración es entre 0.1-10 segundos y el valor predeterminado es 0.2 segundos.
Presione \"setting \" nuevamente para configurar el parámetro actual limitado. La pantalla LCD mostrará \"63A \" y presionará∨para modificar el valor de corriente actual (63A-1A), presione \"configuración \" nuevamente para configurar el tiempo de activación para la protección contra sobrecorriente. El rango de configuración es entre 0.1 y 60 segundos y el valor predeterminado es 5.0 segundos.
Presione \"setting \" nuevamente, para el protector Tipo A, es para configurar la corriente de resistencia (carga maligna). La pantalla LCD mostrará: \"corriente de resistencia \" y \"5A \", presione \"∧\"o \"∨\"para modificar el valor de protección de corriente de resistencia (carga maligna). El valor predeterminado es 5A. Se pueden personalizar otros valores de corriente. (para otros tipos, no hay tal paso)
Presione \"setting \" nuevamente, para el protector Tipo A, es para establecer el tiempo de actuación de la resistencia (carga maligna). La pantalla LCD mostrará \"5S \" y presione \"∧\"o \"∨\"para modificar el tiempo de actuación. El valor predeterminado es 5.0 segundos. (para otros tipos, no existe tal paso)
Presione \"configuración \" nuevamente para establecer el tiempo de retraso para la recuperación de arranque. El rango es entre 2-512 segundos, y el valor predeterminado es 60 segundos.
Presione \"setting \" nuevamente para configurar el tiempo de encendido. El rango es entre 2-255 segundos, y el valor predeterminado es 5 segundos.
Presione \"setting \" nuevamente y la pantalla LCD mostrará \"AU \", que representa el reinicio automático, presione \"∨\"para cambiar a \" HA \", restablecimiento manual y \"∧\"para seleccionar \" AU \"para cambiar al modo automático.
Presione \"setting \" nuevamente y la pantalla LCD mostrará \"E1 \" y presione \"∧\", mostrará \" E2-E5 \"
Presione \"setting \" nuevamente y la pantalla LCD mostrará \"End \", y la configuración habrá finalizado. Presione \"setting \" nuevamente, el protector guardará los datos y saldrá del estado establecido para ingresar al estado de operación, y la pantalla LCD mostrará el voltaje actual. ¡Atención! Después de modificar los parámetros e ingresar \"configuración \", debe seguir los pasos hasta que finalmente se muestre \"FIN \" y luego presione \"configuración \" para guardar los datos; de lo contrario, la modificación no será válida.
Después de presionar \"configuración \", si no hay operación en 20 segundos, el estado del dispositivo se cerrará automáticamente
y los parámetros modificados no se guardarán.
Restablecimiento de datos de fábrica: presione \"∧\"y \"∨\"simultáneamente durante 3 segundos, las palabras en la pantalla LCD parpadeando, para restaurar
ajuste de valores de parámetros predeterminados de fábrica.
En condiciones normales, presionando \"∨\"puede cambiar el valor mostrado y la secuencia es: presionar∨para mostrar el valor de voltaje, presione nuevamente para mostrar el valor actual, para Tipo B, presione nuevamente, \"H 0 \", se mostrará la miríabita y kilobit de energía eléctrica, presione∨de nuevo y un
Se mostrará un número de tres dígitos, que representa los cientos, decenas y unidades de energía eléctrica. El máximo es de 99,999kw. h. Por ejemplo: si la energía eléctrica es 89,160 kw / h, mostrará H89 y presionará∨nuevamente mostrará 160, presione \"∧\"para cambiar a mostrar alternativamente el valor de voltaje y corriente, y para el protector Tipo B, cambiará a la visualización del valor de voltaje y corriente, la miríabita y el kilobit de energía eléctrica, los cientos, decenas y unos de energía eléctrica. Protector tipo D, debe mostrar el voltaje cíclico en tiempo real y el valor actual, la corriente de fuga en tiempo real y presionar \"∨\"para cambiar la pantalla, presione \"∧\"para cambiar al valor visualizado alternativamente de voltaje, corriente y valor de corriente de fuga.
VII. Condiciones normales de servicio y entorno de instalación.
La temperatura del aire ambiente no debe exceder + 40 ℃ a -5 ℃, y el promedio de 24 horas no debe exceder + 35 ℃.
La humedad relativa del aire en la posición de instalación no debe exceder el 50% cuando la temperatura ambiente es + 40 ℃, se puede obtener una humedad relativa más alta a una temperatura más baja, por ejemplo: cuando la temperatura mínima promedio del mes con la humedad más alta es + 20 ℃, la humedad relativa máxima promedio del mes alcanzará el 90%. Deben tomarse las medidas apropiadas para evitar la condensación debido al cambio de temperatura.
La altitud de la posición de instalación no debe exceder los 2.000 m.
El protector debe instalarse en el medio libre de peligro de explosión y gas o polvo conductor que pueda corroer metales y destruir el aislamiento.
El protector se instalará en la posición donde no llueva o nieve.
VIII Anuncios
Cuando realice varias operaciones o pruebas, deberá seguir los procedimientos pertinentes y centrarse en los siguientes elementos para garantizar un uso adecuado y seguro.
Conecte los extremos de entrada y salida correctamente de acuerdo con la identificación del producto.
Los conductores de línea deben cumplir con los valores estándar de corriente relevantes, y la corriente de carga no debe exceder los valores de corriente de protección máxima del protector.
La línea neutra N se debe conectar de manera adecuada y segura. La línea cero N del protector debe estar directamente conectada y no tiene función de desconexión.
Verifique el cableado cuidadosamente antes de encenderlo.
Después de encender el producto, no toque las partes activas para evitar accidentes por descargas eléctricas.
Este protector no tiene función de protección contra cortocircuitos y debe funcionar con un interruptor automático en miniatura. Si el disyuntor en miniatura no se usa para protección, la corriente de cortocircuito no se interrumpirá cuando haya una falla de cortocircuito en los extremos de entrada o salida del protector.
El protector tiene función de reinicio automático. Después de que el protector de sobrecorriente realice la protección y la desconexión, el dispositivo de carga se debe retirar de inmediato y se debe verificar la línea del circuito. De lo contrario, el protector con frecuencia encenderá el dispositivo de carga, lo que eventualmente dañará el dispositivo eléctrico y el cuerpo del protector.
El protector no tiene función de aislamiento. Funcionará con el disyuntor en miniatura y desconectará el interruptor del disyuntor anterior cuando repare la línea del circuito.
¡Aviso! Cuando el tiempo de ruptura del bajo voltaje excede los 0.2 segundos, el protector no se abrirá después de la falla de energía. (MCU no funcionará con pérdida de energía después de 0.2 segundos de falla de energía)
IX Diferente entre otros
