WD-F63
Winston
63a Smart Sobretensión Reguladores / estabilizadores de protector de corriente
YO.Propósito
El protector inteligente de corriente de sobretensión / subtensión es un protector inteligente integral que integra funciones como protección contra sobrecorriente, protección contra sobretensión, protección contra subtensión, medición de voltaje, visualización de voltaje, medición de corriente y protección de visualización de corriente. En caso de fallas por sobrecorriente, sobrevoltaje o bajo voltaje, el protector puede cortar la fuente de alimentación instantáneamente y proteger el equipo eléctrico de quemarse. Cuando todas las líneas vuelven al estado normal, el protector puede restaurar automáticamente la energía. El valor de sobrecorriente, el valor de sobretensión, el valor de recuperación de sobretensión, el valor de subtensión, el valor de recuperación de subtensión, el tiempo de actuación, el tiempo de recuperación y el tiempo de encendido del producto, funciones como la memoria de fallos y la consulta y el restablecimiento se pueden configurar según sea necesario. El valor de voltaje en tiempo real y el valor actual se muestran cíclicamente. Cada vez que presiona el botón \"∨\", el voltaje o la corriente se mostrarán por separado mientras presiona el botón \"∧\", se pueden mostrar todas las alternativas. Es tan flexible que se puede usar como un voltímetro o amperímetro. Los usuarios pueden elegir el tipo de protector apropiado según la situación real.
II Principales parámetros técnicos
Modelo del Producto | WD-F63 |
Tensión nominal | 230V50Hz |
Corriente nominal | 1A ~ 63A (ajustable), 63A (predeterminado) |
Rango de valores de protección contra subtensión | OFF-210V-150V (ajustable), 160V (predeterminado) |
Rango de valores de protección contra sobretensión | 221V-300V-OFF (ajustable), 280V (predeterminado) |
Tiempo de retraso de recuperación | 2 ~ 512s (60s por defecto) |
Tiempo de retraso para el encendido | 2 ~ 255s (2s por defecto) |
El consumo de energía | ≤2W |
Vida útil eléctrica y mecánica. | ≥40 mil veces |

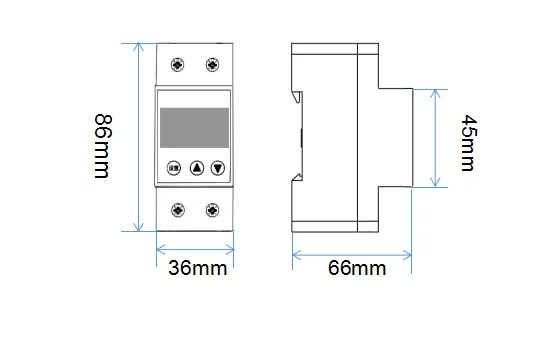

III.Dimensiones del producto

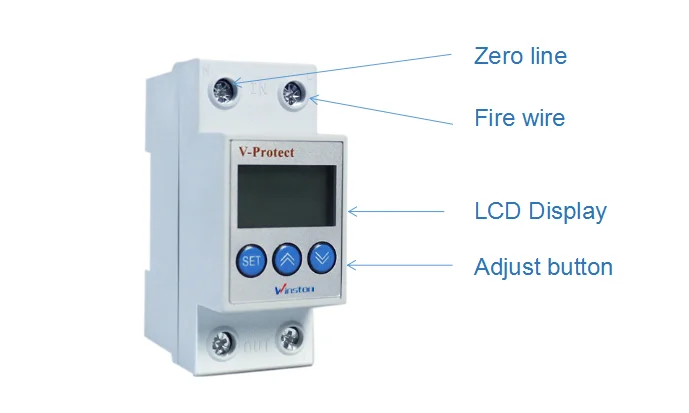

IV. Introducción del producto

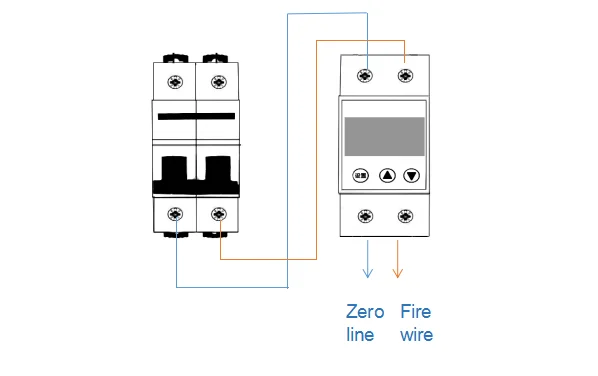

V. diagrama de conexión del producto
VI.Método de configuración de parámetros
En condiciones normales, mantenga presionado \"setting \" durante 3 segundos para ingresar al estado \"setting \". El tubo de Nixie anterior muestra \"P 01 \" y el tubo de Nixie inferior muestra \"280 \". P 01 significa que el primer conjunto de parámetros es el valor de sobretensión, \"280 \" significa que el valor de sobretensión predeterminado es 280V, presione \"∧\"o \"∨\"para modificar el valor de sobretensión. Cuando el valor de sobretensión se ajusta a 300 V, presione el botón \"∧\". La pantalla muestra OFF, lo que indica que la función de protección contra sobretensión está desactivada. El rango de modificación es 221V - 300V - OFF; presione el botón \" configuración \"nuevamente para establecer el valor de recuperación de sobretensión. El tubo superior de Nixie muestra \" P 02 \"y el tubo inferior de Nixie muestra \" 250 \". P 02 indica que el segundo conjunto de parámetros es el valor de recuperación de sobretensión, y \" 250 \"indica la sobretensión predeterminada. El valor de recuperación es 250V. Presione \"∧\"o \"∨\"para modificar el valor de recuperación de sobretensión. Cuando la configuración de protección contra sobretensión está desactivada, el valor de recuperación de sobretensión se desactivará automáticamente. El valor de recuperación de sobretensión se modifica de 220V - 300V- OFF. Presione el botón \" configuración \"nuevamente y establezca el tiempo de actuación de protección contra sobretensión. El tubo superior de Nixie muestra \"P 03 \" y el tubo inferior de Nixie muestra \"0.1 \". P 03 significa que el tercer conjunto de parámetros es el tiempo de actuación de sobretensión, \"0.1 \" significa el tiempo de acción de sobretensión predeterminado es 0.1 segundos, presione \"∧\"o \"∨\"para modificar el valor del tiempo de sobretensión, la modificación varía de 0.1 a 10 segundos; el valor predeterminado es 0.1 segundo, y se recomienda que sea≤0.1 segundo.
Presione el botón \"configuración \" nuevamente, el tubo de Nixie anterior muestra \"P 04 \", y el tubo de Nixie inferior muestra \"160 \". P 04 indica que el cuarto conjunto de parámetros es el valor de bajo voltaje, y \"160 \" indica que el valor predeterminado de acción de bajo voltaje es 160V. Prensa \"∧\"o\"∨\"para modificar el valor de acción de bajo voltaje, y el rango de modificación es OFF-150V-219V; Presione el botón \" setting \"nuevamente para establecer el valor de recuperación de bajo voltaje. El tubo superior de Nixie muestra \" P 05 \ y el tubo inferior de Nixie muestra \" 180 \". P 05 indica que el quinto parámetro es el valor de recuperación de subtensión, y \" 180 \"indica el subtensión predeterminado. El valor de recuperación es 180V. Presione \∧\"o \"∨\"para modificar el valor de recuperación de bajo voltaje. Cuando el valor de protección de bajo voltaje se ajusta a 150V, presione \"∨\"para mostrar APAGADO, lo que indica que la protección contra subtensión está desactivada y se modifica el valor de recuperación del voltaje del trueno. APAGADO-151V-220V, presione el botón \" configuración \"nuevamente para configurar el tiempo de activación de la protección contra subtensión, el tubo de Nixie anterior muestra \"P06 \", el tubo de Nixie inferior muestra \"0.1 \". P 06 significa que el sexto conjunto de parámetros es el tiempo de actuación bajo voltaje, \"0.1 \" significa que el tiempo de acción de sobrevoltaje predeterminado es 0.1 segundo, presione \"∧\"o \"∨\"para modificar el valor del tiempo de actuación bajo voltaje, la modificación varía de 0.1 a 30 segundos; el valor predeterminado es 0.1 segundos, y se recomienda que sea≤0.5 segundos Nota: Después de que el tiempo de activación de bajo voltaje se establece en más de 0,5 segundos, el relé no puede accionarse debido a la falla de alimentación de la MCU. Por lo tanto, cuando el tiempo de configuración es superior a 0,5 segundos, la red no se puede desconectar cuando se corta la alimentación.
Presione \"setting \" nuevamente para establecer el parámetro límite actual. El tubo de Nixie anterior muestra \"P 07 \" y el tubo de Nixie inferior muestra \"63 \". P 07 significa que el séptimo conjunto de parámetros es el valor de sobrecorriente, \"63 \" significa que el valor de protección de sobrecorriente predeterminado es 63A, presione \"∧\"o \"∨\"para modificar el valor de protección contra sobrecorriente, el rango de modificación es 1A - 63A; presione el botón \" configuración \"nuevamente para configurar el tiempo de activación de la protección contra sobrecorriente. El tubo superior de Nixie muestra \" P 08 \"y el tubo inferior de Nixie muestra \"5.0 \". P 08 significa que el octavo parámetro establecido es el tiempo de activación de sobrecorriente, \"5.0 \" significa que el tiempo de acción de sobretensión predeterminado es 5.0 segundos, presione \"∧\"o \"∨\"para modificar el valor del tiempo de actuación de sobrecorriente, la modificación varía de 0.1 a 512 segundos; el valor predeterminado es 5.0 segundos. Depende de la condición del servicio.
Presione \"setting \" nuevamente para establecer el tiempo de retraso para la recuperación de fallas. El tubo de Nixie anterior muestra \"P 09 \" y el tubo de Nixie inferior muestra \"60 \". P 09 indica que el noveno conjunto de parámetros es el valor del tiempo de recuperación de falla, y \"60 \" indica que el tiempo predeterminado para el valor de recuperación de falla es 60 segundos. Prensa \"∧\"o \"∨\"para modificar el tiempo de recuperación de fallas y el rango de modificación es de 2 a 512 segundos.
Presione \"setting \" nuevamente para configurar el tiempo de encendido. El tubo de Nixie anterior muestra \"P 10 \" y el tubo de Nixie inferior muestra \"2 \". P 10 significa que el décimo conjunto de parámetros es el tiempo de encendido, \"2 \" significa que el tiempo de retraso predeterminado para el encendido es de 2 segundos, presione \"∧\"o \"∨\"para modificar el valor del tiempo de retardo de encendido, el rango de modificación es de 2 a 512 segundos;
Presione el botón \"configuración \" nuevamente para establecer la forma de restablecer. El tubo superior de Nixie muestra \"P 11 \" y el inferior de Nixietube muestra \"AU \". P11 indica que el undécimo conjunto de parámetros es el modo de selección de reinicio, y \"AU \" indica que el modo de reinicio automático de fallas es una opción predeterminada. Presione el \"∧\"para modificar el modo de restablecimiento de falla a \" HA \", que indica el restablecimiento manual. Presione \"∧\"para seleccionar \" AU \"y convertir al modo de reinicio automático. Cuando se selecciona el modo de reinicio manual HA, el protector no suministrará energía automáticamente después de encenderse. Es necesario presionar manualmente la configuración \"\"para encender la fuente de alimentación. Cuando se produce la falla de voltaje de línea debido a la apertura, el protector no restablecerá la fuente de alimentación incluso después de que se elimine la falla de línea. Es necesario presionar manualmente \" configuración \"en el protector para la restauración de energía .
Presione el botón \"configuración \" nuevamente, el tubo de Nixie anterior muestra \"P 12 \", y el tubo de Nixie inferior muestra \"1 UL \". P12 indica que el duodécimo conjunto de parámetros es el último fallo consultado. \"1UL \" indica que la última falla es bajo voltaje. UL es subtensión, UH es sobretensión e IH es sobrecorriente. Por ejemplo, 1IH mostrado indica que la última falla es sobrecorriente. Presione el \"∧\"para consultar las últimas 5 fallas
Presione \"setting \" nuevamente, y el tubo de Nixie arriba muestra P13, mientras que el de abajo muestra \"End \". Luego se completa el ensayo. Presione \"setting \" nuevamente, y el protector guardará los datos. Salga del estado de configuración e ingrese a la operación, y el tubo Nixie mostrará el valor de voltaje actual, mientras que el siguiente mostrará el valor actual actual de la línea. ¡Atención! Después de modificar los parámetros e ingresar \"configuración \", debe seguir los pasos hasta que finalmente se muestre \"FIN \" y luego presione \"configuración \" para guardar los datos; de lo contrario, la modificación no será válida.
Después de presionar \"configuración \", si no se realiza ninguna operación en 10 segundos, el estado del dispositivo se cerrará automáticamente y los parámetros modificados no se guardarán.
Restablecimiento de datos de fábrica: mantenga presionado el \"∧\"y \"∨\"botones simultáneamente durante 3 segundos, y el LED de abajo se apagará durante 1 segundo, lo que indica que el valor del parámetro predeterminado de restaurar la configuración de fábrica se ha completado.
Indicador de voltaje: el indicador de voltaje parpadea rápidamente en caso de sobrevoltaje, lentamente en caso de bajo voltaje y está constantemente encendido en caso de voltaje normal.
Indicador actual: el indicador actual parpadea en caso de sobrecorriente, y está constantemente encendido cuando la corriente es normal.
Señal del período de garantía: Durante el período de garantía, el indicador de voltaje y el indicador de corriente están constantemente encendidos. Después del período de garantía, se desactivan en las condiciones normales. Solo cuando se produce la excepción de voltaje o la sobrecorriente, parpadearán.
VII. Condiciones normales de servicio y entorno de instalación.
La temperatura del aire ambiente no debe exceder + 40 ℃ a -5 ℃, y el promedio de 24 horas no debe exceder + 35 ℃.
La humedad relativa del aire en la posición de instalación no debe exceder el 50% cuando la temperatura ambiente es + 40 ℃, se puede obtener una humedad relativa más alta a una temperatura más baja, por ejemplo: cuando la temperatura mínima promedio del mes con la humedad más alta es + 20 ℃, la humedad relativa máxima promedio del mes alcanzará el 90%. Deben tomarse las medidas apropiadas para evitar la condensación debido al cambio de temperatura.
La altitud de la posición de instalación no debe exceder los 2.000 m.
El protector debe instalarse en el medio libre de peligro de explosión y gas o polvo conductor que pueda corroer metales y destruir el aislamiento.
VIII Diferente entre otros
