Serie S-145
Winston

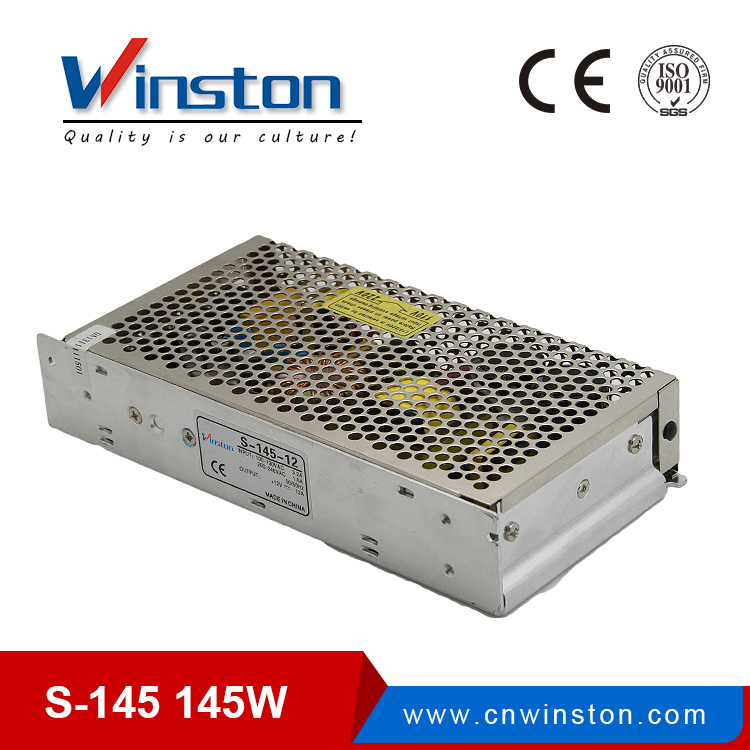

Fuente de alimentación conmutada industrial SMPS 145W S-145 para luz LED
Parámetros técnicos
| MODEL | S-145-5 | S-145-12 | S-145-18 | S-145-24 | S-145-36 | S-145-48 |
Voltaje DC | 5V | 12V | 18V | 24V | 36V | 48V |
ALCANCE ACTUAL | 0 ~ 25A | 0 ~ 12A | 0 ~ 8A | 0 ~ 6A | 0 ~ 4A | 0 ~ 3A |
EFICIENCIA | 70% | 80,5% | 80,5% | 83,5% | 83,5% | 83,5% |
ONDA Y RUIDO | 100mVp-p | 100mVp-p | 100mVp-p | 100mVp-p | 100mVp-p | 100mVp-p |
| GAMA AJUSTABLE PARA VOLTAJE DC | ± 10% | ± 10% | ± 10% | ± 10% | ± 10% | ± 10% |
REGULACIÓN DE LÍNEA | ± 0.5% | ± 0.3% | ± 0.3% | ± 0.2% | ± 0.2% | ± 0.2% |
REGULACIÓN DE CARGA | ± 0.5% | ± 0.3% | ± 0.3% | ± 0.2% | ± 0.2% | ± 0.2% |
CONFIGURACIÓN, AUMENTO DEL TIEMPO DE ESPERA | 100 ms, 50 ms, 20 ms / 230 VCA a plena carga | |||||
RANGO DE VOLTAJE | 90 ~ 132VAC / 180-264VAC por interruptor 254 ~ 370VDC | |||||
RANGO DE FRECUENCIA | 47 ~ 63Hz | |||||
CORRIENTE DE IMPACTO | Corriente de arranque en frío 35A / 115VAC 60A / 230VAC | |||||
TEMPERATURA DE TRABAJO. | -10 ~ + 50ºC | |||||
PROTECCIÓN DE SOBRECARGA | 105% -150% cortó la salida, recuperación automática | |||||
PROTECCION AL SOBREVOLTAJE | 105% -150% shunt down O / P voltaje, vuelva a encender para recuperar | |||||
TENSIÓN SOPORTADA | I / P-O / P: 1.5KV I / P-FG: 1.5KV O / P-FG: 0.5KV 1 minuto | |||||
RESISTENCIA DE AISLAMIENTO | I / P-O / P, I / P-FG, O / P-FG: 500VDC / 100M Ohmios | |||||
DIMENSIÓN | 199 * 98 * 38 mm (L * W * H) | |||||
PESO | 0.7kg | |||||
EMBALAJE | 43 * 32.5 * 24 cm / 30 piezas / 21 kg | |||||
| 1. Todos los parámetros NO mencionados especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ° C de temperatura ambiente. 2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 \"terminado con un condensador paralelo de 0.1uf y 47uf. | ||||||
Embalaje y envío
