MSQ-A (MSQ-30B)
Winston
El transformador de corriente de la serie MSQ ha sido especialmente diseñado para facilitar su instalación en redes nuevas o ya existentes. Se pueden instalar sin abrir ningún circuito de cable o barra colectora. La conexión de los TC convencionales generalmente requiere la interrupción de la corriente del lado primario para pasar cables o barra colectora a través del núcleo del transformador para conectar dichos cables a los terminales primarios.
Característica
Dos métodos de instalación: Panel / Busbar.
Amplia ventana interior que permite sujetar cables grandes o barras colectoras
Amplia gama de tamaños para acomodar toda la instalación existente.
Corriente primaria de 5A a 5000A
| Frecuencia nominal | 50Hz / 60Hz |
| Tensión nominal de prueba | 3kv AC (1 min) |
| Corriente termal clasificada a corto plazo (lth) | 60in |
| Corriente dinámica clasificada (ldyn) | 2.5lth |
| Tensión nominal (Um) | 0.72kv AC |
| Sobrecarga continua (ld) | 1.2In |
| Temperatura de funcionamiento | -10 ° C ~ 50 ° C |
| Vivienda clase autoextinguible | VO |
| Factor de seguridad | FS 5 |
| Corriente secundaria | 5A / 1A |

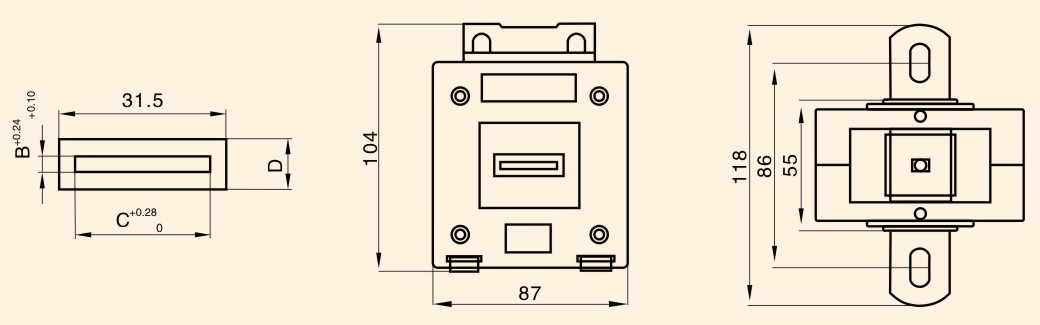

Datos técnicos y dimensión
| Tipo (MSQ-A) | Ración (A) | Potencia nominal (VA) | |
| Clase: 0.5 | Clase: 1.0 | ||
| MSQ-30B | 5/5 | 5 | 7.5 |
| MSQ-30B | 10/5 | 5 | 7.5 |
| MSQ-30B | 15/5 | 5 | 7.5 |
| MSQ-30B | 20/5 | 5 | 7.5 |
| MSQ-30B | 25/5 | 5 | 7.5 |
| MSQ-30B | 30/5 | 5 | 7.5 |
| MSQ-30B | 50/5 | 5 | 7.5 |
| MSQ-30B | 60/5 | 5 | 7.5 |
| MSQ-30B | 100/5 | 5 | 7.5 |
| MSQ-30B | 150/5 | 5 | 7.5 |
| MSQ-30B | 200/5 | 5 | 7.5 |
| MSQ-30B | 250/5 | 5 | 7.5 |
| MSQ-30B | 300/5 | 5 | 7.5 |
Detalles
