DP-23
Winston

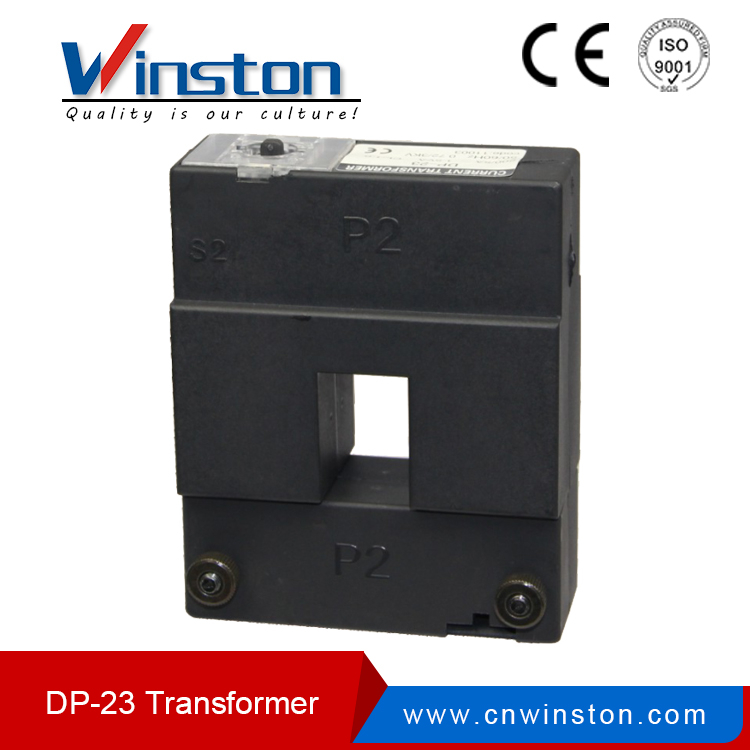

Transformador de corriente de núcleo dividido de alta precisión DP-23
Descripción
El transformador de corriente de la serie DP ha sido especialmente diseñado para facilitar su instalación en redes nuevas o ya existentes. Se pueden instalar sin abrir ningún circuito de cable o barra colectora. La conexión de los TC convencionales generalmente requiere la interrupción de la corriente del lado primario para pasar cables o barra colectora a través del núcleo del transformador para conectar dichos cables a los terminales primarios.
Caracteristicas
Dos métodos de instalación: Panel / Busbar.
Amplia ventana interior que permite sujetar cables grandes o barras colectoras
Amplia gama de tamaños para acomodar toda la instalación existente.
Corriente primaria de 5A a 5000A
Especificaciones
| Frecuencia nominal | 50Hz / 60Hz |
| Tensión nominal de prueba | 3kv AC (1 min) |
| Corriente termal clasificada a corto plazo (lth) | 60in |
| Corriente dinámica clasificada (ldyn) | 2.5lth |
| Tensión nominal (Um) | 0.72kv AC |
| Sobrecarga continua (ld) | 1.2In |
| Temperatura de funcionamiento | -10 ° C ~ 50 ° C |
| Vivienda clase autoextinguible | VO |
Parámetros técnicos
| Tipo | Ración (A) | Potencia nominal (VA) | |
| Clase: 0.5 | Clase: 1.0 | ||
| DP-23 | 100/5 | - | 1.5 |
| DP-23 | 150/5 | - | 1.5 |
| DP-23 | 200/5 | - | 1.5 |
| DP-23 | 250/5 | - | 1.5 |
| DP-23 | 300/5 | 1.5 | 2.5 |
| DP-23 | 400/5 | 2.5 | 3.75 |
 | |||
