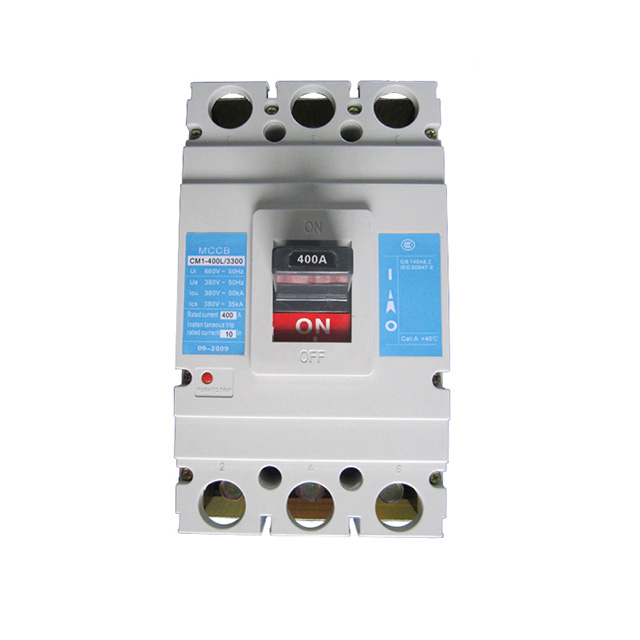

la serie 660V de 3P 4P WCM1 MCCB moldeó el corta-circuito del caso

La serie WCM1 de corta-circuito moldeado del caso es nuevo tipo producto desarrollado y manufacturado adoptando tecnología avanzada internacional.

Se suministra el voltaje de aislante clasificado 800V y se utiliza para el circuito de la CA 50Hz, CA clasificada 400V del voltaje de funcionamiento o debajo de la corriente de funcionamiento clasificada hasta 800A para el cambio infrecuente encima y comenzar de los motores.

Equipado de los dispositivos de protección para la sobreintensidad de corriente, el cortocircuito y bajo voltaje, el producto es capaz de prevenir el daño de circuitos y de unidades de la fuente. El producto se ajusta al stardand IEC60947-2.



Tipo	Corriente clasificada (A)	Número de poste	Voltaje aislador clasificado	Voltaje de funcionamiento clasificado (v)	Arco-sobre la distancia (milímetros)	Último cortocircuito clasificado que rompe la capacidad (KA)	Cortocircuito clasificado que rompe la capacidad (KA)
WCM1-63L	6.10.16.22.25.32.40.50.63	3.4	500V	400V	0	25	18
WCM1-63M					0	50	35
WCM1-100L	10.16.20.25.32.40.50.63.80.100		800V		0 (≤50)	35	22
WCM1-100M					0 (≤50)	50	35
WCM1-100H					0 (≤50)	85	50
WCM1-225L	100.125.160.180.200.225				≤50	35	22
WCM1-225M					≤50	50	35
WCM1-225H					≤50	85	50
WCM1-400L	225.250.315.350.100				≤50	50	35
WCM1-400M					≤100	65	42
WCM1-630L	400  500  630				≤100	50	35
WCM1-630M					≤100	65	42
WCM1-630H					≤100	100	65
WCM1-800M	630.700.800				≤100	75	50
WCM1-800H					≤100	100	65
