DP-816
Winston
Característica
Dos métodos de instalación: Panel / Busbar.
Muy fácil de instalar
Amplia ventana interior, que permite la sujeción de cables grandes o barras colectoras.
Amplia gama de tamaños para acomodar toda la instalación existente.
Corriente primaria clasificada de 5A a 5000A.
Especificaciones
Frecuencia nominal | 50Hz / 60Hz |
Tensión nominal de prueba | 3kv AC (1 min) |
Corriente termal clasificada a corto plazo (lth) | 60In |
Corriente dinámica clasificada (ldyn) | 2.5lth |
Tensión nominal (Um) | 0.72kv AC |
Sobrecarga continua (ld) | 1.2In |
Temperatura de funcionamiento | -10 ° C ~ 50 ° C |
Vivienda clase autoextinguible | VO |
Factor de seguridad | FS 5 |
Corriente secundaria | 5A / 1A |

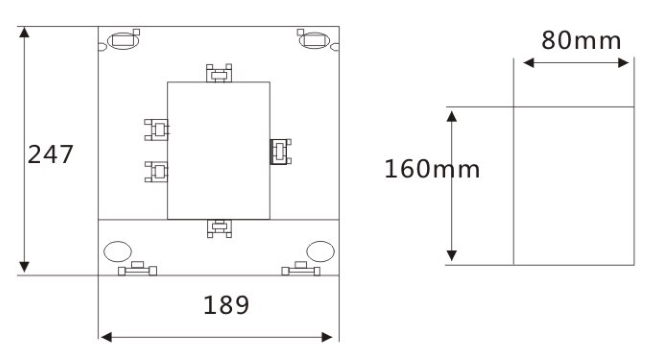

Modelo y dimensiones de la serie DP
Tipo | Ración (A) | Potencia nominal (VA) | |
Clase: 0.5 | Clase: 1.0 | ||
DP-816 | 1000/5 | 5 | 10 |
DP-816 | 1500/5 | 7.5 | 10 |
DP-816 | 2000/5 | 10 | 15 |
DP-816 | 2500/5 | 15 | 20 |
DP-816 | 3000/5 | 20 | 25 |
DP-816 | 4000/5 | 20 | 25 |
DP-816 | 5000/5 | 20 | 25 |
DP-816 | 6000/5 | 20 | 25 |
Detalle del producto
