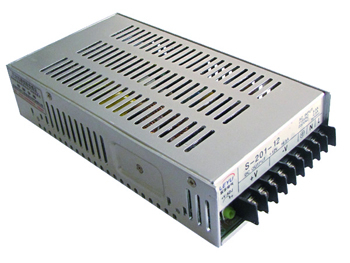

Fuente de alimentación conmutada de salida única S-201







Modelo	S-201-5	S-201-7.5	S-201-12	S-201-13.5	S-201-15	S-201-24	S-201-27	S-201-48
Especificación
Voltaje de la salida de la C.C.	3V	7.5V	12V	13.5V	15V	24V	27V	48V
Nota del （del error del voltaje de la salida: 2）	el ±2%	el ±2%	el ±1%	el ±1%	el ±1%	el ±1%	el ±1%	el ±1%
Corriente de salida clasificada	40A	26.5A	16.5A	14.7A	13A	8.3A	7.4A	4.2A
Rabia de la corriente de salida	0-40A	0-26.5A	0-16.5A	0-14.7A	0-13A	0-8.3A	0-7.4A	0-4.2A
Onda y ruido (nota: 3）	150mVp-p	150mVp-p	150mVp-p	150mVp-p	150mVp-p	150mVp-p	200mVp-p	240mVp-p
Estabilidad de la entrada (nota: 4）	el ±0.5%	el ±0.5%	el ±0.5%	el ±0.5%	el ±0.5%	el ±0.5%	el ±0.5%	el ±0.5%
Stablity de la carga (nota: 5）	el ±1%	el ±1%	el ±0.5%	el ±0.5%	el ±0.5%	el ±0.5%	el ±0.5%	el ±0.5%
C.C. de potencia de salida	200W	198.75W	198W	198.45W	198W	199.2W	199.8W	201.6W
Eficacia	el 74%	el 79%	el 80%	el 80%	el 81%	el 83%	el 83%	el 84%
Rango ajustable para el voltaje de C.C.	4.5-5.6V	6-9V	10-13.2V	12-15V	13.5-18V	20-26.4V	26-32V	41-56V
Rango de voltaje de entrada de información de la CA	90~132VAC/180-264VAC seleccionado por el interruptor 47-63Hz; 254-370VDC
Corriente de entrada de información	3.6A/115V 1.8A/230V
Corriente de la CA INnrush	25A/115V 50A/230V
Corriente de la salida	<3.5mA/240VAC
Proctection de la sobrecarga	El 105%~150% Tpye: la parada normal pulsing del hiccp reajustó: recuperación auto
Protección de la sobretensión	5.75~6.75V	9.4~10.9V	13.8~16.2V	15.5~18.2V	18~21V	27.6~32.4V	33.7~39.2V	57.6~67.2V
Protección da alta temperatura	Parada normal de la salida de ERH3≥90℃
Coeficiente de temperatura	±0.03%/℃ (el 0~50%)
La subida de la disposición soporta tiempo	200ms, 100ms, 20ms
Vibración	10~500Hz, 2G 10min, /1cycle, período para 60min, cada uno disminuye
Voltaje de Withstand	Entrada de información y salida internas: 1.5KVAC, entrada de información y recinto: 1.5KVAC, salida y recinto: 0.5KVAC
Resistencia del aislamiento	Entrada de información y salida internas: Entrada de información y recinto, salida y recinto: 500VDC/100MΩ
Temperatura y humedad de trabajo	El （de -10℃~+60℃ refiere a la salida que reduce la capacidad normal del） de la curva, 20%~90%RH
Salvar la temperatura y la humedad	-20℃~+85℃, 10%~95%RH
Dimensión total	215×115×50m m
Peso	0.9Kgs
Estándares de seguridad	El diseño refiere a UL1950
Estándares del EMC	El diseño refiere la clase A de la conducción de la FCC PART15 J
Nota:        la condición de prueba 1.The para el paramenter antedicho es: 230VAC entrada de información, carga clasificada, el 25℃70% RH.Humidity.        2.Error.include el error de la configuración, la línea estabilidad y la estabilidad de la carga. (Nota: 5).        prueba 3.Wave: adoptando el cortocircuito doble del alambre “A12 " para 20MHz, y del condensador 0.1UF&47UF para interrumpir.        prueba de estabilidad del voltaje 4.Inlet: cuando está sobre carga, la tensión más baja de la entrada está hasta el voltaje más alto.        prueba de estabilidad 5.Load: la carga es a partir la 0% a 100%.        6.C2 el、 6 del、 3 se debe golpear abajo.
