| Cantidad: | |
|---|---|

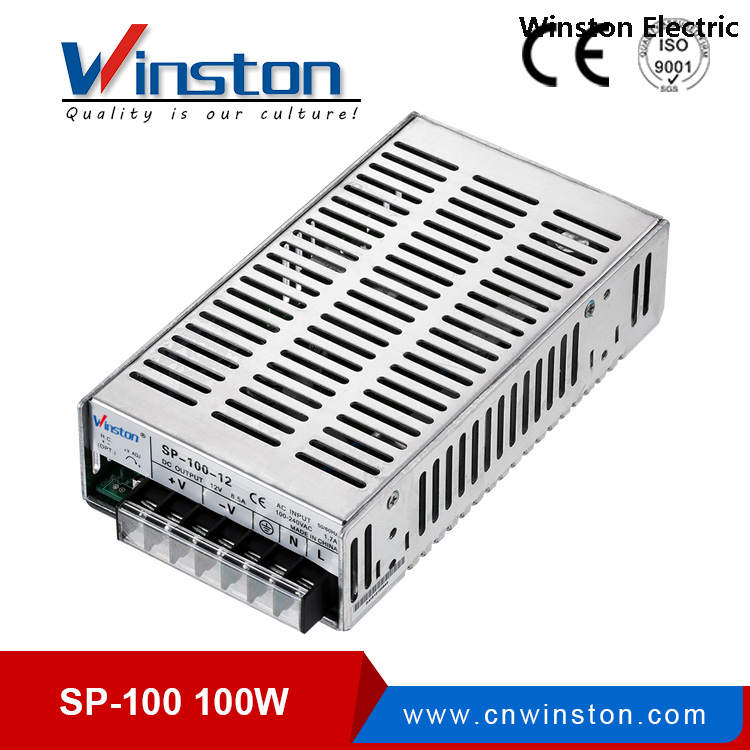

SP-100
Winston
8504401990
SP-100
Hecho en China
Caja de cartón estándar de exportación
PCS
10
3-7days
T / T, L / C / PAYPAL, WU
| Modelo Especificación | SP-100-5 | SP-100-7.5 | SP-100-12 | SP-100-15 | SP-100-24 | SP-100-48 |
| Voltaje de salida DC | 5V | 7.5V | 12V | 15V | 24V | 48V |
| Error de voltaje de salida (Nota: 2) | ± 2% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% |
| Corriente de salida nominal | 20A | 13.5A | 8.5 | 6.7A | 4.5A | 2.2A |
| Rabia actual de salida | 0-20A | 0-13.5A | 0-8.5 | 0-6.7A | 0-4.5A | 0-2.2A |
| Onda y ruido (Nota: 3) | 100mVp-p | 125mVp-p | 125mVp-p | 125mVp-p | 150mVp-p | 150mVp-p |
| Estabilidad de entrada (Nota: 4) | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Estabilidad de carga (Nota: 5) | ± 1% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Potencia de salida DC | 100W | 101W | 102W | 100.5W | 108W | 105.6W |
| Eficiencia | 76% | 78% | 80% | 81% | 83% | 84% |
| Rango ajustable para voltaje DC | + 10% | + 10% | + 10% | + 10% | + 10% | + 10% |
| Rango de voltaje de entrada de CA | 85-132VAC / 176 ~ 264VAC seleccionados por swich 47 ~ 63Hz; 248 ~ 370VDC | |||||
| Corriente de entrada | 2A / 115V 1A / 230A | |||||
| AC INrrush actual | Corriente de arranque en frío 30A / 115V 60A / 230V | |||||
| Corriente de fuga | <1mA / 240VAC | |||||
| Protección de sobrecarga | 105% -150% Tipo: Foldback: restablecimiento de limitación de corriente: recuperación automática | |||||
| Proteccion al sobrevoltaje | 115% -135 | |||||
| Protección contra altas temperaturas | ………… | |||||
| Coeficiente de temperatura | ± 0.03% / ℃ （0-50 ℃） | |||||
| Configuración de tiempo de espera de subida | 1s, 30ms, 15ms | |||||
| Vibración | 10-500Hz, 2G 10min, / 1ciclo, Período de 60min, Cada eje | |||||
| Tensión soportada | Entrada y salida interna: 1.5KVAC, Entrada y caja: 1.5KVAC, Salida y caja: 0.5KVAC | |||||
| Resistencia de aislamiento | Entrada y salida interna: Entrada y recinto, Salida y recinto ： 500VDC / 100MΩ | |||||
| Temperatura de trabajo y humedad | -10 ℃ ~ + 60 ℃ （Consulte la curva de reducción de salida） ， 20% ~ 90% RH | |||||
| Almacenar temperatura y humedad | -20 ℃ ~ + 85 ℃ 。10% ~ 95% HR | |||||
| Dimensión global | 199 × 98 × 38 mm | |||||
| Peso | 0,65 kg | |||||
| Estándares de seguridad | UL1012 TUV EN6050 (IEC950, UL1950) Aprobado | |||||
| Estándares de EMC | CISPR22 (EN55022), IEC801-2,3,4, IEC555-2 Verificación | |||||
| Nota: 1.La condición de prueba para el paramenter anterior es: entrada de 230 VCA, carga nominal, 25 ℃ 70% de humedad relativa. 2.Error. Incluya el error de configuración, la estabilidad de la línea y la estabilidad de la carga (Nota: 5). 3. Prueba de onda: adoptando \"A12 \" doble cable para 20MHz, y 0.1UF y 47UF condensador de cortocircuito para la interrupción. 4. Prueba de estabilidad del voltaje de entrada: cuando se sobrecarga, el voltaje más bajo de entrada es hasta el voltaje más alto. 5. Prueba de estabilidad de carga: la carga es del 0% al 100%. 6.C2、3、6debe ser derribado | ||||||
| Modelo Especificación | SP-100-5 | SP-100-7.5 | SP-100-12 | SP-100-15 | SP-100-24 | SP-100-48 |
| Voltaje de salida DC | 5V | 7.5V | 12V | 15V | 24V | 48V |
| Error de voltaje de salida (Nota: 2) | ± 2% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% |
| Corriente de salida nominal | 20A | 13.5A | 8.5 | 6.7A | 4.5A | 2.2A |
| Rabia actual de salida | 0-20A | 0-13.5A | 0-8.5 | 0-6.7A | 0-4.5A | 0-2.2A |
| Onda y ruido (Nota: 3) | 100mVp-p | 125mVp-p | 125mVp-p | 125mVp-p | 150mVp-p | 150mVp-p |
| Estabilidad de entrada (Nota: 4) | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Estabilidad de carga (Nota: 5) | ± 1% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Potencia de salida DC | 100W | 101W | 102W | 100.5W | 108W | 105.6W |
| Eficiencia | 76% | 78% | 80% | 81% | 83% | 84% |
| Rango ajustable para voltaje DC | + 10% | + 10% | + 10% | + 10% | + 10% | + 10% |
| Rango de voltaje de entrada de CA | 85-132VAC / 176 ~ 264VAC seleccionados por swich 47 ~ 63Hz; 248 ~ 370VDC | |||||
| Corriente de entrada | 2A / 115V 1A / 230A | |||||
| AC INrrush actual | Corriente de arranque en frío 30A / 115V 60A / 230V | |||||
| Corriente de fuga | <1mA / 240VAC | |||||
| Protección de sobrecarga | 105% -150% Tipo: Foldback: restablecimiento de limitación de corriente: recuperación automática | |||||
| Proteccion al sobrevoltaje | 115% -135 | |||||
| Protección contra altas temperaturas | ………… | |||||
| Coeficiente de temperatura | ± 0.03% / ℃ （0-50 ℃） | |||||
| Configuración de tiempo de espera de subida | 1s, 30ms, 15ms | |||||
| Vibración | 10-500Hz, 2G 10min, / 1ciclo, Período de 60min, Cada eje | |||||
| Tensión soportada | Entrada y salida interna: 1.5KVAC, Entrada y caja: 1.5KVAC, Salida y caja: 0.5KVAC | |||||
| Resistencia de aislamiento | Entrada y salida interna: Entrada y recinto, Salida y recinto ： 500VDC / 100MΩ | |||||
| Temperatura de trabajo y humedad | -10 ℃ ~ + 60 ℃ （Consulte la curva de reducción de salida） ， 20% ~ 90% RH | |||||
| Almacenar temperatura y humedad | -20 ℃ ~ + 85 ℃ 。10% ~ 95% HR | |||||
| Dimensión global | 199 × 98 × 38 mm | |||||
| Peso | 0,65 kg | |||||
| Estándares de seguridad | UL1012 TUV EN6050 (IEC950, UL1950) Aprobado | |||||
| Estándares de EMC | CISPR22 (EN55022), IEC801-2,3,4, IEC555-2 Verificación | |||||
| Nota: 1.La condición de prueba para el paramenter anterior es: entrada de 230 VCA, carga nominal, 25 ℃ 70% de humedad relativa. 2.Error. Incluya el error de configuración, la estabilidad de la línea y la estabilidad de la carga (Nota: 5). 3. Prueba de onda: adoptando \"A12 \" doble cable para 20MHz, y 0.1UF y 47UF condensador de cortocircuito para la interrupción. 4. Prueba de estabilidad del voltaje de entrada: cuando se sobrecarga, el voltaje más bajo de entrada es hasta el voltaje más alto. 5. Prueba de estabilidad de carga: la carga es del 0% al 100%. 6.C2、3、6debe ser derribado | ||||||
