| Cantidad: | |
|---|---|

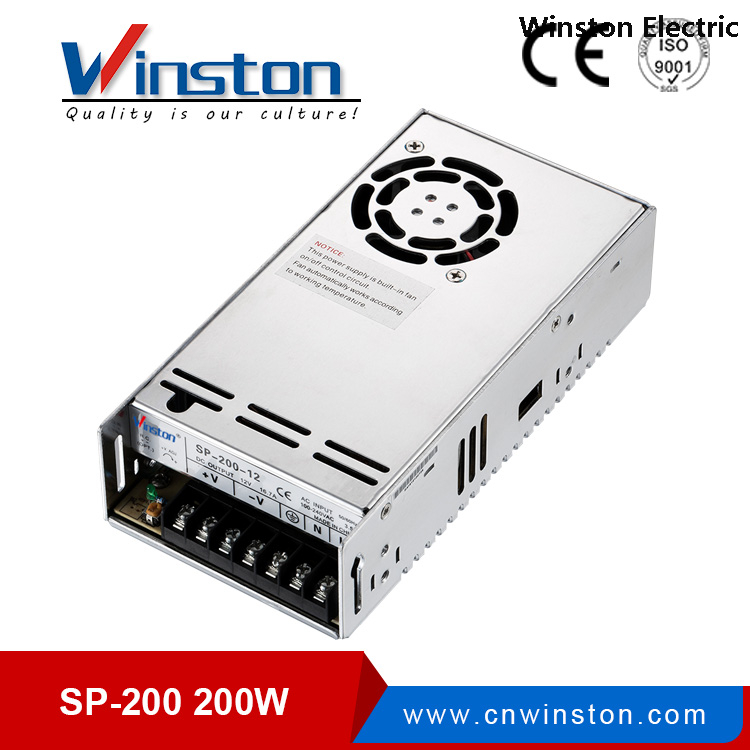

SP-200
Winston
8504401990
SP-200
Hecho en China
Caja de cartón estándar de exportación
PCS
10
3-7days
| Modelo | SP-200-3.3 | SP-200-5 | SP-200-7.5 | SP-200-12 | SP-200-13.5 | SP-200-15 | SP-200-24 | SP-200-27 | SP-200-48 | |
| Salida | Voltaje DC | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 27V | 48V | |
| Tolerancia de voltaje | ± 2% | ± 2% | ± 2% | ± 2% | ± 2% | ± 2% | ± 1% | ± 1% | ± 1% | |
| Corriente nominal | 40A | 40A | 26.7A | 16.7A | 14,9A | 13.4A | 8.4A | 7.5A | 4.2A | |
| Alcance actual | 0-40A | 0-40A | 0-26.7A | 0-16.7A | 0-14.9A | 0-13.4A | 0-8.4A | 0-7.5A | 0-4.2A | |
| Potencia nominal | 200W | 200W | 200W | 200W | 200W | 200W | 200W | 200W | 200W | |
| Ondulación y ruido | 100mvp-p | 100mvp-p | 100mvp-p | 100mvp-p | 100mvp-p | 100mvp-p | 150mvp-p | 150mvp-p | 2000mvp-p | |
| DCvoltage ADJ.range | -9% ~ + 10% | -9% ~ + 10% | -9% ~ + 10% | -9% ~ + 10% | -9% ~ + 10% | ± 10% | ± 10% | ± 10% | ± 10% | |
| Entrada | Rango de voltaje | 90 ~ 264VAC, 120 ~ 373VDC | ||||||||
| frecuencia | 47 ~ 63HZ | |||||||||
| Corriente alterna | 1.6A / 115VAC, 0.8A / 230VAC | |||||||||
| eficiencia | sesenta y cinco% | 71% | 76% | 79% | 80% | 81% | 83% | 83% | 84% | |
| Corriente de entrada | Corriente de arranque en frío 20A / 115VAC, 40A / 230VAC | |||||||||
| Corriente de fuga | <3.5mA / 240VAC | |||||||||
| Proteccion | sobrecargar | Potencia de salida nominal: 115% ~ 150% de protección contra sobrecarga de arranque | ||||||||
| Tipo de protección: salida de corte, recuperación automática después de eliminar la condición de falla | ||||||||||
| Tipo de protección: modo hipo, recuperación automática después de eliminar la condición de falla | ||||||||||
| Medio ambiente | Temperatura de trabajo, humedad | -10 ℃ ~ + 60 ℃ ， 20% ~ 90% HR | ||||||||
| Temperatura de almacenamiento, humedad | -20 ℃ ~ + 85 ℃ ， 10% ~ 95% HR sin condensación | |||||||||
| Soportar la vibración | 10 ~ 500HZ, 2G 10min / 1cycle, período de 60 minutos, cada eje | |||||||||
| La seguridad | Tensión soportada | I / P-O / P: 1.5KVAC I / P-FG: 1.5KVAC O / P-FG: 0.5KVAC | ||||||||
| Resistencia aislada | I / P-O / P, I / P-FG, O / P-FG: 100M ohmios / 500VDC | |||||||||
| Ajuste estándar | Estándar de seguridad | Ajuste UL1012 | ||||||||
| Estándar de EMC | EN55022, CLASSA | |||||||||
| Otros | Dimensión | 199 * 99 * 50 mm (L * W * H) | ||||||||
| Nota | 1. Todos los parámetros NO mencionados especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ° C de temperatura ambiente. | |||||||||
| 2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 \"terminado con un condensador paralelo de 0.1uf y 47uf. | ||||||||||
| 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. | ||||||||||
