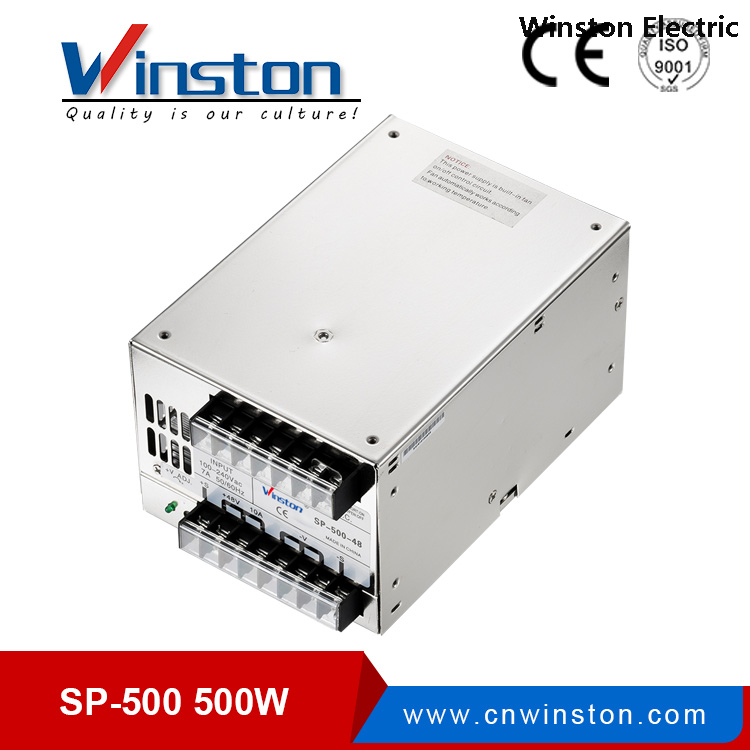

SP-500-12; SP-500-15; SP-500-24; SP-500-48
Winston
8504409900
| Tipo de índice | SP-500-12 | SP-500-13.5 | SP-500-15 | SP-500-24 | SP-500-27 | SP-500-48 |
| Voltaje DC | 12V | 13.5V | 15V | 24V | 27V | 48V |
| Tolerancia de voltaje | ± 2% | ± 2% | ± 1% | ± 1% | ± 1% | ± 1% |
| Corriente nominal | 40A | 36A | 32A | 20A | 18A | 10 A |
| Alcance actual | 0-40A | 0-36A | 0-32A | 0-20A | 0-18A | 0-10A |
| Ondulación y ruido (máx.) | 240mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 200mVp-p | 300mVp-p |
| Regulación de línea | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Regulación de carga | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% |
| Potencia nominal | 480W | 486W | 480W | 480W | 486W | 480W |
| Eficiencia | 84% | 84% | 83% | 85,5% | 86,5% | 87% |
| Rango de ajuste de voltaje | 10-13.2V | 12-15V | 13.5-18V | 20-26.4V | 24-30V | 41-56V |
| Rango de voltaje | 88 ～ 264VAC 47-63Hz; 124 ～ 370VDC | |||||
| Corriente alterna | 7A / 115V 3.5A / 230V | |||||
| Corriente de entrada (máx.) | 18A / 115V 36A / 230V | |||||
| Corriente de fuga | <3.5mA / 240VAC | |||||
| Protección de sobrecarga | 105-135% TIPO ： Limitación actual recuperación automática | |||||
| Proteccion al sobrevoltaje | 13.8-16.2V | 15.5-18.2V | 18-21V | 27.6-32.4V | 31-36.5V | 57.6-67.2V |
| Protección contra sobretemperatura | ≥55 ℃ VENTILADOR ENCENDIDO ≤45 ℃ VENTILADOR APAGADO ≥70 ℃ CORTE DE SALIDA | |||||
| Coeficiente de temperatura | ± 0.03% / ℃ (0 ～ 50 ℃) | |||||
| Setup.Rise, Hold Time | 1.5s, 50ms, 20ms | |||||
| Vibración | 10 ～ 500Hz, 2G 10min, / 11cycle, 60min, cada eje | |||||
| Tensión soportada | I / P-O / P: 3KVACI / P-FG: 1.5KVACI / P-FG: 0.5KVAC | |||||
| Resistencia aislada | I / P-O / P, I / P-FG, I / P-FG: 500VDC / 100MΩ | |||||
| Temperatura de trabajo Humedad | -10 ℃ ～ + 50 ℃, 20% ～ 90RH | |||||
| Temperatura de almacenamiento Humedad | -20 ℃ ～ + 85 ℃, 10% ～ 95% HR | |||||
| Dimensión | 185 × 120 × 93 mm | |||||
| Peso | 1.8kg | |||||
| Estándares de seguridad | UL1950 | |||||
| EMC | CISPR22 (EN 55022), IEC1000-4,2,3,4,5,6,8,11 IEC1000-3-2 | |||||
