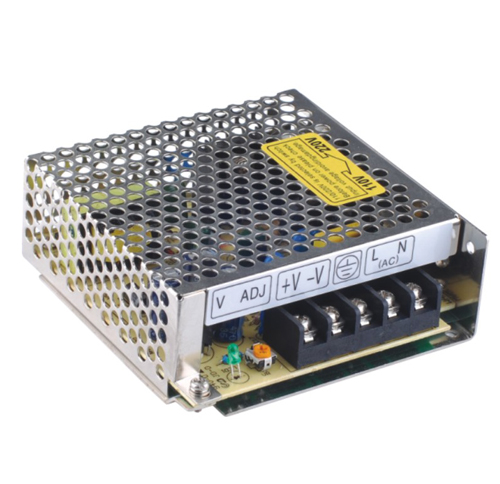

S-15
Winston
8504401990
S-15
Winston
Hecho en China
Caja de cartón estándar de exportación
PCS
10
3-7days
1
T / T
| Modelo Especificación | S-15-5 | S-15-12 | S-15-24 |
| Voltaje de salida DC | 5V | 12V | 24V |
| Error de voltaje de salida （Nota ： 2） | ± 2% | ± 1% | ± 1% |
| Corriente de salida nominal | 3A | 1.3A | 0.7A |
| Rabia actual de salida | 0-3A | 0-1.3A | 0-0.7A |
| Onda y ruido (Nota: 3） | 50mVp-p | 50mVp-p | 100mVp-p |
| Estabilidad de entrada (Nota: 4） | ± 0.5% | ± 0.5% | ± 0.5% |
| Estabilidad de carga (Nota: 5） | ± 1% | ± 0.5% | ± 0.5% |
| Potencia de salida DC | 15W | 15,6 W | 16.8W |
| Eficiencia | sesenta y cinco% | 68% | 72% |
| Rango ajustable para voltaje DC | + 10, -5% | + 10% | + 10% |
| Rango de voltaje de entrada de CA | 85-132 VCA / 170-264 VCA Seleccionado por interruptor 47-63Hz ； 240-370 VCC | ||
| Corriente de entrada | 0.5A / 115V 0.25A / 230A | ||
| AC INrrush actual | Corriente de arranque en frío 15A / 115V 30A / 230V | ||
| Corriente de fuga | <0.5mA / 240VAC | ||
| Protección de sobrecarga | 105% -150% Tipo: Foldback: restablecimiento de limitación de corriente: recuperación automática | ||
| Proteccion al sobrevoltaje | ………… | ||
| Protección contra altas temperaturas | ………… | ||
| Coeficiente de temperatura | ± 0.02% / ℃ （0-50 ℃） | ||
| Configuración de tiempo de espera de subida | 200ms, 100ms, 30ms | ||
| Vibración | 10-500HZ, 2G 10min, / 1cycle, Periodo for60min, Cada eje | ||
| Tensión soportada | Entrada y salida interna: 1.5KVAC, Entrada y caja: 1.5KVAC, Salida y caja: 0.5KVAC | ||
| Resistencia de aislamiento | Entrada y salida interna: Entrada y recinto, Salida y recinto ： 500VDC / 100MΩ | ||
| Temperatura de trabajo y humedad | -10 ℃ ~ + 60 ℃ （Consulte la curva de reducción de salida） ， 20% ~ 90% RH | ||
| Almacenar temperatura y humedad | -20 ℃ ~ + 85 ℃ 。10% ~ 95% HR | ||
| Dimensión global | 99 × 97 × 35 mm | ||
| Peso | 0.3Kgs | ||
| Estándares de seguridad | Cumple con el requisito UL 1012 (no se aplica para la marca) | ||
| Estándares de EMC | Conoce FCC part15J Clase de conducción B | ||
| Nota: 1.La condición de prueba para el paramenter anterior es: entrada de 230 VCA, carga nominal, 25 ℃ 70% de humedad relativa. 2.Error. Incluya el error de configuración, la estabilidad de la línea y la estabilidad de la carga (Nota: 5). 3. Prueba de onda: adoptando \"A12 \" doble cable para 20MHz, y 0.1UF y 47UF condensador de cortocircuito para la interrupción. 4. Prueba de estabilidad del voltaje de entrada: cuando se sobrecarga, el voltaje más bajo de entrada es hasta el voltaje más alto. 5. Prueba de estabilidad de carga: la carga es del 0% al 100%. | |||
