China Interruptores fotoeléctricos G77

Cantidad:



Preguntar Añadir al carrito

Modelo:
G77
Marca del producto:
Winston

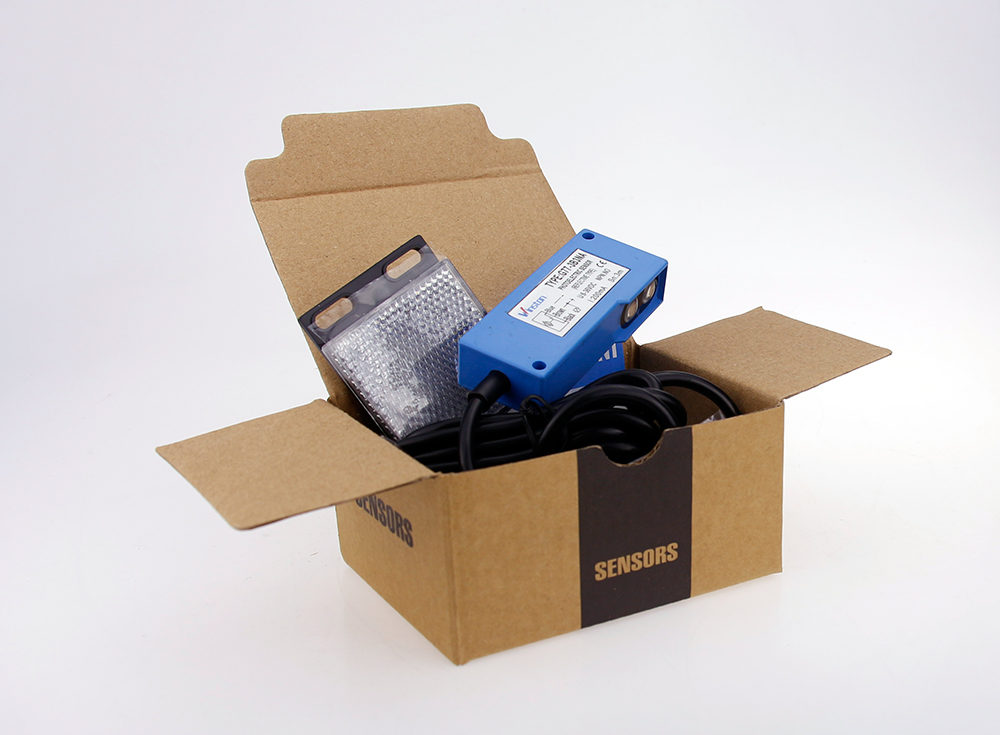

Interruptor fotoeléctrico G77
Principio del interruptor fotoeléctrico
El principio de funcionamiento del interruptor fotoeléctrico es que cuando el rayo emitido por el emisor es bloqueado o parcialmente reflejado por el objeto, el receptor del rayo por el cual realiza un juicio y reacciona.

interruptor fotoeléctrico

Solicitud

aplicación fotoeléctrica aplicación fotoeléctrica (2

Explicación del modelo del sensor fotoeléctrico

1. G: sensor fotoeléctrico
2. Subcódigo No. (18, 50, 76 .....)
3. Voltaje de operación (2: 90-250VAC; 3: 10-30VDC; 4: 12-240VDC / 24-240VAC; 5: Voltaje especial)
4. Método de detección (A: tipo difuso; B: tipo reflejo espejo; C: tipo de haz pasante)
5. Distancia de detección (05: 5cm; 10: 10cm; 30: 30cm; 101: 10m)
6. Método de salida (N: salida de transistor NPN; P: salida de transistor PNP; J: salida de relé; L: salida de dos líneas de CA; S: NPN + PNP)
7. Estado de salida (A: NO; B: NC; C: NO + NC)
8. Código de función auxiliar (T1: retraso frontal; T2: retraso trasero; Y: a prueba de aceite; T: con conector; I: requisito especial)

Parámetros técnicos:

DIMENSIONES TOTALES
Tipo difuso	Distancia de detección			30 centimetros
	10-30VDC	NPN	NO	G77-3A30NA
			CAROLINA DEL NORTE	G77-3A30NB
			NO + NC	G77-3A30NC
		PNP	NO	G77-3A30PA
	90-250VAC		CAROLINA DEL NORTE	G77-3A30PB
			NO + NC	G77-3A30PC
		SCR Contro Hable silicio	NO	G77-2A30LA
			CAROLINA DEL NORTE	G77-2A30LB
		Salida de relé
Tipo retrorreflectante	Distancia de detección			3m
	10-30VDC	NPN	NO	G77-3B3NA
			CAROLINA DEL NORTE	G77-3B3NB
			NO + NC	G77-3B3NC
		PNP	NO	G77-3B3PA
	90-250VAC		CAROLINA DEL NORTE	G77-3B3PB
			NO + NC	G77-3B3PC
		SCR Contro Hable silicio	NO	G77-2B3LA
			CAROLINA DEL NORTE	G77-2B3LB
		Salida de relé
A través de la viga	Distancia de detección			5m
	10-30VDC	NPN	NO	G77-3C5NA
			CAROLINA DEL NORTE	G77-3C5NB
			NO + NC	G77-3C5NC
		PNP	NO	G77-3C5PA
	90-250VAC		CAROLINA DEL NORTE	G77-3C5PB
			NO + NC	G77-3C5PC
		SCR Contro Hable silicio	NO	G77-2C5LA
			CAROLINA DEL NORTE	G77-2C5LB
		Salida de relé
Salida de control DC / SCR				DC: 200 mA
DC / AC Consumo de corriente				CC <15 mA, CA <10 mA
Tiempo de respuesta DC / AC				CA / CC <2 ms
Ángulo direccional				3^。-10^。
Objeto detectado				cuerpo transparente u opaco
Temperatura ambiente de trabajo				25 ℃ ～ + 55 ℃
Intensidad de iluminación del ambiente de trabajo.				Luz solar debajo de la lámpara incandescente 1000LX debajo de 3000LX
Material de la cáscara				El plastico
Grado de protección				IP54
