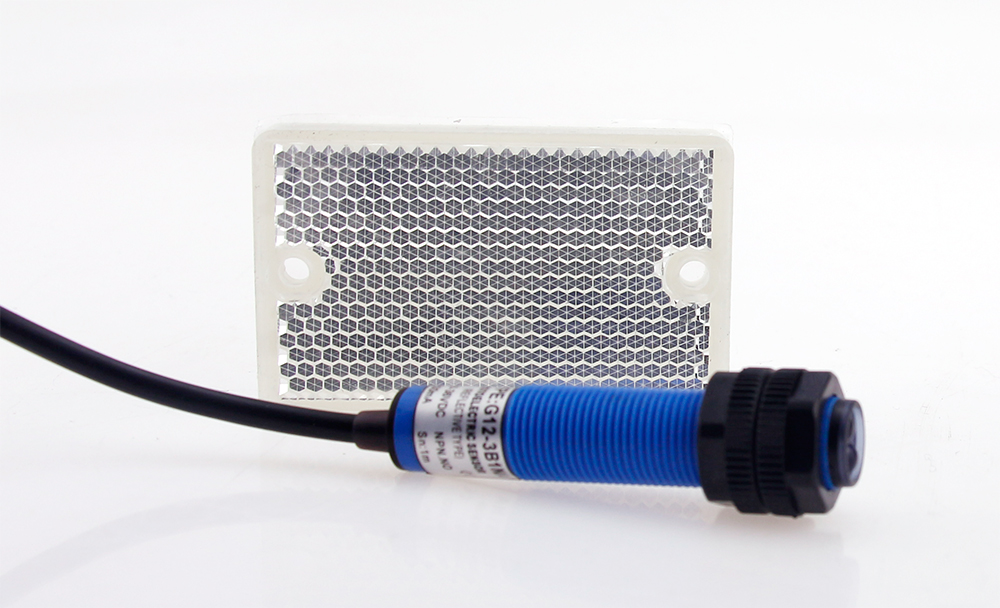

G12 a través del interruptor fotoeléctrico de haz

Compartir con:

G12 a través del interruptor fotoeléctrico de haz

Cantidad:



Preguntar Añadir al carrito

Modelo:
G12
Marca del producto:
Winston

G12 a través del interruptor fotoeléctrico de haz

Principio del interruptor fotoeléctrico

El principio de funcionamiento del interruptor fotoeléctrico es que cuando el rayo emitido por el emisor es bloqueado o parcialmente reflejado por el objeto, el receptor del rayo por el cual realiza un juicio y reacciona.

interruptor fotoeléctrico.jpg

Solicitud

Detección de cartón grueso.
Detectando si la cerveza está marcada o no.
Contabilidad de productos.
Echa un vistazo a la tira de borken de la máquina de cardado.
Echa un vistazo al papel de fumar tabaco roto o con fallas.
Guardia de nuevo zona restringida siendo invadida.

Explicación del modelo del sensor fotoeléctrico

1. G: sensor fotoeléctrico
2. Subcódigo No. (18, 50, 76 .....)
3. Voltaje de operación (2: 90-250VAC; 3: 10-30VDC; 4: 12-240VDC / 24-240VAC; 5: Voltaje especial)
4. Método de detección (A: tipo difuso; B: tipo reflejo espejo; C: tipo de haz pasante)
5. Distancia de detección (05: 5cm; 10: 10cm; 30: 30cm; 101: 10m)
6. Método de salida (N: salida de transistor NPN; P: salida de transistor PNP; J: salida de relé; L: salida de dos líneas de CA; S: NPN + PNP)
7. Estado de salida (A: NO; B: NC; C: NO + NC)
8. Código de función auxiliar (T1: retraso frontal; T2: retraso trasero; Y: a prueba de aceite; T: con conector; I: requisito especial)

Parámetros técnicos:

DIMENSIONES TOTALES
Tipo difuso	Distancia de detección			Los 7cm
	10-30VDC	NPN	NO	G12-3A07NA
			CAROLINA DEL NORTE	G12-3A07NB
			NO + NC	G12-3A07NC
		PNP	NO	G12-3A07PA
	90-250VAC		CAROLINA DEL NORTE	G12-3A07PB
			NO + NC	G12-3A07PC
		SCR Contro Hable silicio	NO
			CAROLINA DEL NORTE
		Salida de relé
Tipo retrorreflectante	Distancia de detección			1m
	10-30VDC	NPN	NO	G12-3B1NA
			CAROLINA DEL NORTE	G12-3B1NB
			NO + NC	G12-3B1NC
		PNP	NO	G12-3B1PA
	90-250VAC		CAROLINA DEL NORTE	G12-3B1PB
			NO + NC	G12-3B1PC
		SCR Contro Hable silicio	NO
			CAROLINA DEL NORTE
		Salida de relé
A través de la viga	Distancia de detección			3m
	10-30VDC	NPN	NO	G12-3C3NA
			CAROLINA DEL NORTE	G12-3C3NB
			NO + NC	G12-3C3NC
		PNP	NO	G12-3C3PA
	90-250VAC		CAROLINA DEL NORTE	G12-3C3PB
			NO + NC	G12-3C3PC
		SCR Contro Hable silicio	NO
			CAROLINA DEL NORTE
		Salida de relé
Salida de control DC / SCR				DC: 200 mA
DC / AC Consumo de corriente				DC <15mA
Tiempo de respuesta DC / AC				Dc <2 ms
Ángulo direccional				3^。-10^。
Objeto detectado				cuerpo transparente u opaco
Temperatura ambiente de trabajo				25 ℃ ～ + 55 ℃
Intensidad de iluminación del ambiente de trabajo.				Luz solar debajo de la lámpara incandescente 1000LX debajo de 3000LX
Material de la cáscara				Metal
Grado de protección				IP54
