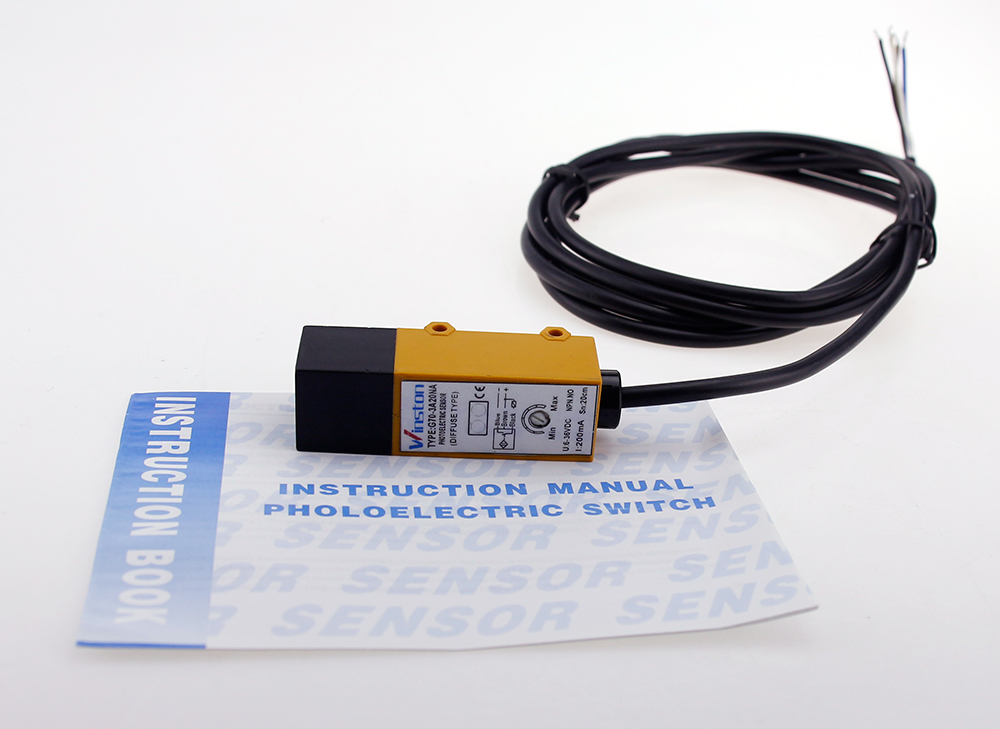

Interruptor de sensor de foto reflectante retro G70

Explicación del modelo del sensor fotoeléctrico

1. G: sensor fotoeléctrico
2. Subcódigo No. (18, 50, 76 .....)
3. Voltaje de operación (2: 90-250VAC; 3: 10-30VDC; 4: 12-240VDC / 24-240VAC; 5: Voltaje especial)
4. Método de detección (A: tipo difuso; B: tipo reflejo espejo; C: tipo de haz pasante)
5. Distancia de detección (05: 5cm; 10: 10cm; 30: 30cm; 101: 10m)
6. Método de salida (N: salida de transistor NPN; P: salida de transistor PNP; J: salida de relé; L: salida de dos líneas de CA; S: NPN + PNP)
7. Estado de salida (A: NO; B: NC; C: NO + NC)
8. Código de función auxiliar (T1: retraso frontal; T2: retraso trasero; Y: a prueba de aceite; T: con conector; I: requisito especial)

Parámetros técnicos:

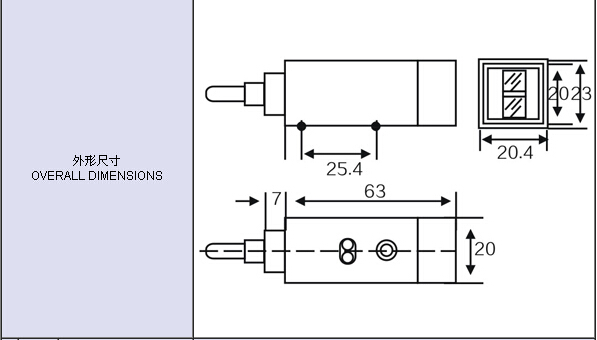

DIMENSIONES TOTALES
Tipo difuso	Distancia de detección			20-100cm
	10-30VDC	NPN	NO	G70-3A20NA
			CAROLINA DEL NORTE	G70-3A20nótese bien
			NO + NC	G70-3A20CAROLINA DEL NORTE
		PNP	NO	G70-3A20Pensilvania
	90-250VAC		CAROLINA DEL NORTE	G70-3A20PB
			NO + NC	G70-3A20ordenador personal
		SCR Contro Hable silicio	NO
			CAROLINA DEL NORTE
		Salida de relé
Tipo retrorreflectante	Distancia de detección			2m
	10-30VDC	NPN	NO	G70-3B2NA
			CAROLINA DEL NORTE	G70-3B2NB
			NO + NC	G70-3B2NC
		PNP	NO	G70-3B2PA
	90-250VAC		CAROLINA DEL NORTE	G70-3B2PB
			NO + NC	G70-3B2PC
		SCR Contro Hable silicio	NO
			CAROLINA DEL NORTE
		Salida de relé
A través de la viga	Distancia de detección			5m
	10-30VDC	NPN	NO	G70-3C5NA
			CAROLINA DEL NORTE	G70-3C5NB
			NO + NC	G70-3C5NC
		PNP	NO	G70-3C5PA
	90-250VAC		CAROLINA DEL NORTE	G70-3C5PB
			NO + NC	G70-3C5PC
		SCR Contro Hable silicio	NO
			CAROLINA DEL NORTE
		Salida de relé
Salida de control DC / SCR				DC: 200 mA
DC / AC Consumo de corriente				CC <15 mA, CA <10 mA
Tiempo de respuesta DC / AC				CA / CC <2 ms
Ángulo direccional				3。-10。
Objeto detectado				cuerpo transparente u opaco
Temperatura ambiente de trabajo				25 ℃ ～ + 55 ℃
Intensidad de iluminación del ambiente de trabajo.				Luz del sol debajo de la lámpara incandescente 1000LX debajo de 3000LX
Material de la cáscara				El plastico
Grado de protección				IP54
